1 - цена деления по оси напряжения
2 - цена деления по оси времени
3 - временной сдвиг (мс)
4 - фронт запуска
5 - уровень запуска
6 - режим запуска осциллографа
7 - режим работы развертки
Ось напр
яжения
Ось времени
1
2
3
4
5
6
7
Маркер временного старта
М
арк
ер у
ровня синхронизации
Функция «Осциллограф» поддерживается
при подключении к прибору
опционального кабеля “
Multitronics
ШП-2”
с зажимом и переключаемым делителем
напряжения.
Внимание! Подключение кабеля
осциллографа производится с
помощью 5-контактного разъема в 5-
контактный разъем переходника 16-
контактного разъема
OBD-2
.
При переключении прибора в режим
осциллографа другие функции МК
(например, бортовой компьютер) не
поддерживаются.
Для управления осциллографом
используйте меню осциллографа,
которое доступно при нажатии на кнопку
«F» в режиме осциллографа, «ESC» -
выход из меню.
«PARAM» - перемещение по настройкам
осциллографа, расположенным в нижней
строке экрана, с возможностью
изменения выделенного параметра
кнопками
.
“ “
Память прибора позволяет записывать и
наблюдать осциллограммы, выходящие
за предел экрана (приблизительно 3
экрана по времени). Для наблюдения
сигналов за пределами экрана, выделите
в нижней строке экрана осциллографа
при помощи кнопки «PARAM»
«временной сдвиг (мс)» (поз. 3) и,
нажимая на кнопки
, сместите точку
“ “
наблюдения в нужный диапазон.
Опциональный кабель
Multitronics
ШП-2
Внимание! Функция осциллографа является показательной и не заявлена как средство измерения.
1:1
1:10
1:100
не используется
Переключатель делителя
Дисплей осцилографа
Внимание!
Запрещено подключать кабель к источнику напряжения свыше 20В (от пика до
пика) при положении переключателя делителя 1:1, свыше 100В - при делителе
1:10, свыше 400В - при делителе 1:100.
Внимание!
Запрещено подключать непосредственно вход габаритов к источнику
напряжения свыше 20В (от пика до пика) без использования “
Multitronics
ШП-2”
5-контактный разъем для подключения к переходнику МК
Пункт в меню
Значение
Горячая
Описание функции
Сохранить данные
Данные сохраняются в памяти МК для дальнейшего наблюдения
на персональном компьютере из программы «Params32.exe».
Запуск
Стоп
Один; Пуск
«SERVICE»
«Пуск» - автоматический запуск
«Один» - однократный запуск при нажатии на кнопку «Set»
Режим
Ждущ.; Авто
«TRIP»
Запуск в зависимости от уровня запуска или без зависимости от
него.
Время/дел, мс
0.5; 1; 2; 5;
10; 20; 50;
100; 200; 500
Цена деления шкалы осциллографа по оси времени в
миллисекундах на клетку.
Вх. делитель
1:1
1:10
1:100
В зависимости от положения переключателя на опциональном
кабеле выберите соответствующую установку. Диапазоны входных
напряжений:
1:1 — 0...8 В; 1:10 — 0...80 В; 1:100 — 0...400 В
Вольт/дел
0,2...100
Цена деления шкалы осциллографа по оси напряжения в вольтах.
Ур. запуска, В
0...400
Уровень запуска в зависимости от установки входного делителя.
Запуск фронт
↑
↓
«ESC»
Запуск восходящим или нисходящим фронтом.
Закончить работу
Выход из режима осциллографа и переход в режим бортового
компьютера.

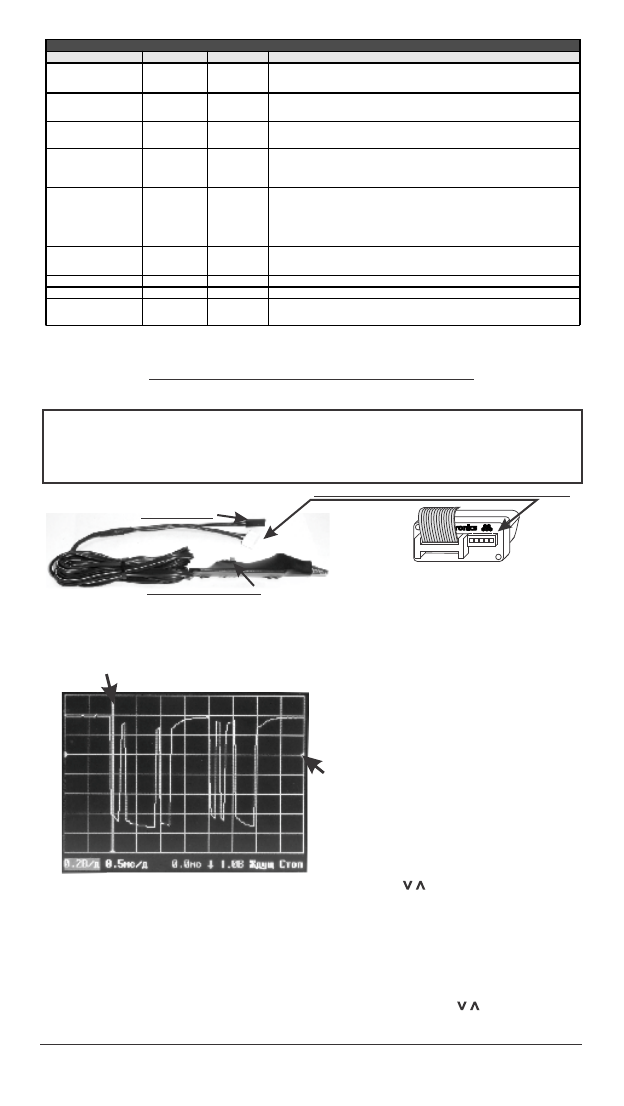

9.13. Осциллограф (меню доступно при нажатии на кнопку F)
-40-
