MS 201 TC-M

pyccкий

35

При распиловке мягкой древесины

вне сезона заморозков расстояние

ограничителя глубины можно

увеличить до 0,2 мм (0.008").

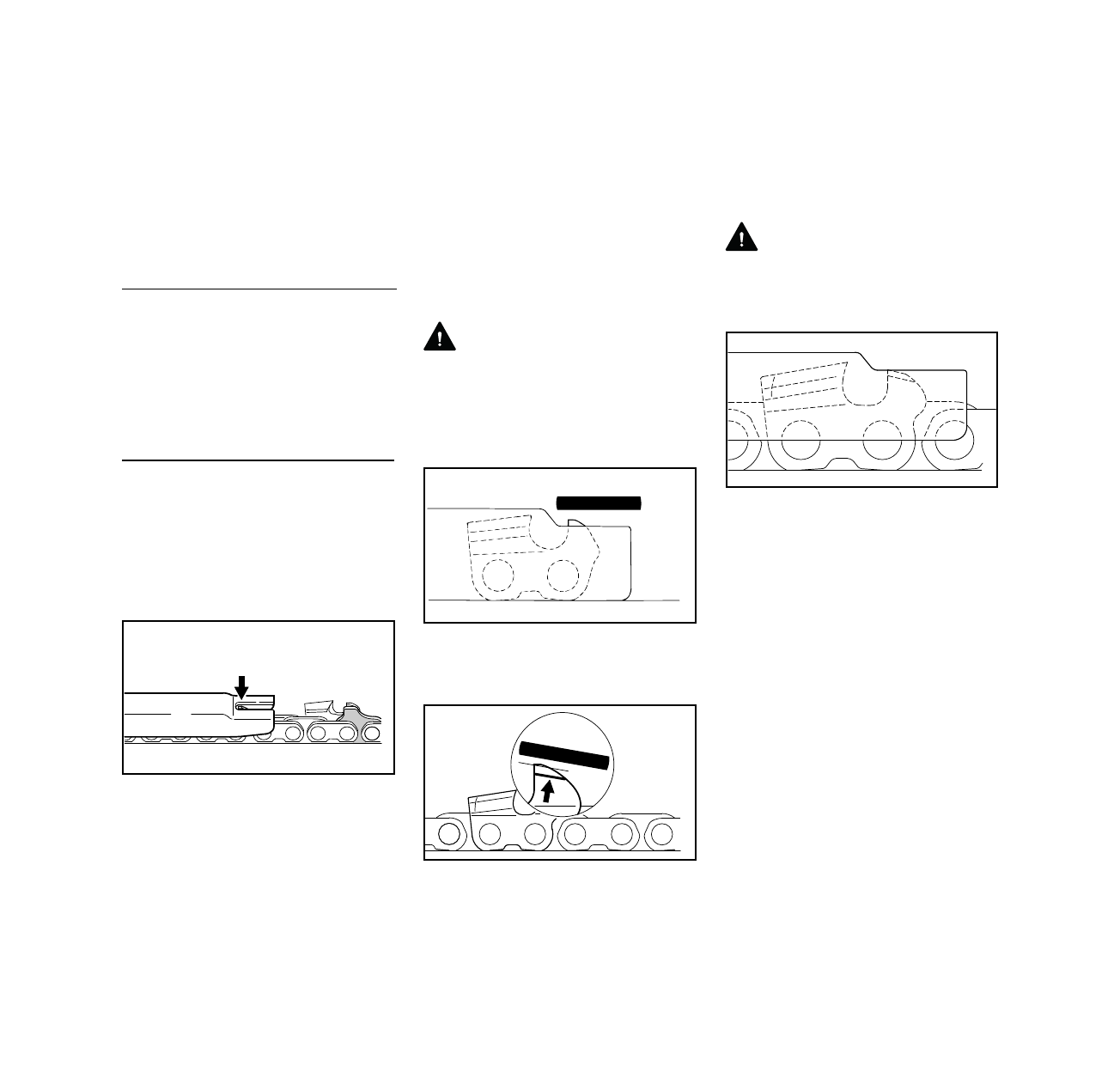

Подпилка ограничителя глубины

При заточке режущего зубца

расстояние ограничителя глубины

уменьшается.

N

Расстояние ограничителя

глубины контролировать после

каждой заточки

N

На пильную цепь наложить

опиловочный шаблон (1),

соответствующий шагу пильной

цепи и прижать на режущем зубе

подлежащем проверке – если

ограничитель глубины выступает

над шаблоном, то ограничитель

должен быть дополнительно

обработан

Пильные цепи с бугорчатым ведущим

звеном (2) – верхняя деталь

бугорчатого ведущего звена (2) (с

сервисной маркировкой)

обрабатывается одновременно с

ограничителем глубины режущего

зуба.

ПРЕДУПРЕЖДЕНИЕ

Остальная зона бугорчатого

ведущего звена не должна

обрабатываться, иначе может

повыситься склонность мотопилы к

обратной отдаче.

N

Ограничитель глубины

обрабатывать вместе с

опиловочным шаблоном

N

В заключение дополнительно

опилить ограничитель глубины

резки под наклоном, параллельно

нанесенной сервисной

маркировке (см. стрелку) – при

этом, следить за тем, чтобы не

сместить назад наивысшую точку

ограничителя глубины

ПРЕДУПРЕЖДЕНИЕ

Слишком низкий ограничитель

глубины резки повышает склонность

бензопилы к обратной отдаче.

N

Наложите на пильную цепь

опиловочный шаблон –

наивысшая точка ограничителя

глубины должна находиться на

одном уровне с опиловочным

шаблоном

N

После заточки очистить

тщательно пильную цепь,

удалить прилипшие опилки от

заточки или абразивную пыль –

интенсивно смазать пильную

цепь.

N

При длительных перерывах в

работе пильную цепь очистить и

хранить смазанной маслом

Шаг цепи

Ограничитель

глубины
Расстояние (a)

Дюйм

(мм)

мм

(дюйм)

1/4 P

(6,35)

0,45

(0.018)

1/4

(6,35)

0,65

(0.026)

3/8 P

(9,32)

0,65

(0.026)

0.325

(8,25)

0,65

(0.026)

3/8

(9,32)

0,65

(0.026)

0.404

(10,26) 0,80

(0.031)

2

689BA061 KN

1

689BA051 KN

689BA044 KN

689BA052 KN
