MS 201 TC-M

pyccкий

15

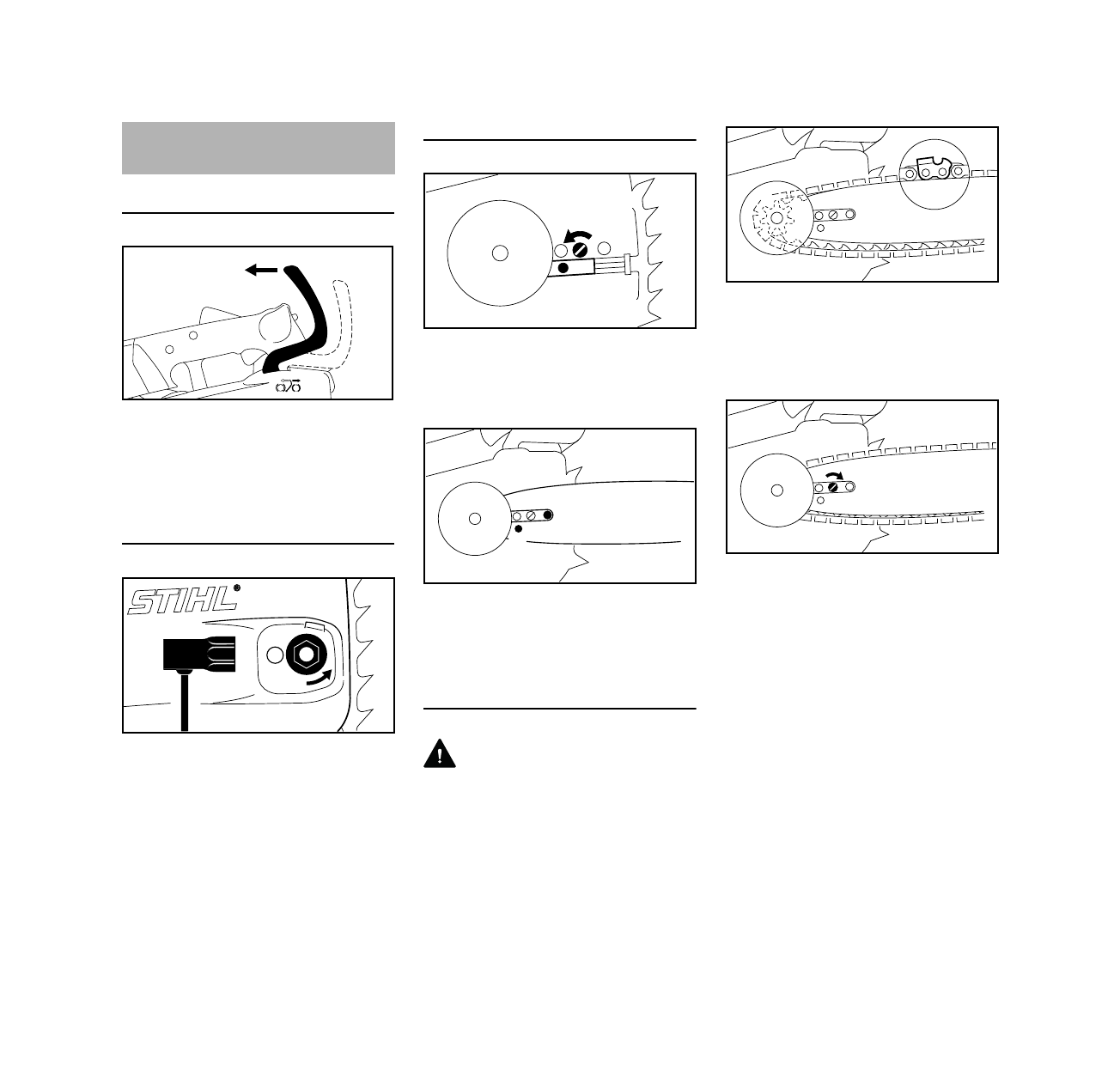

Отпустить тормоз цепи

N

Защиту руки потянуть в

направлении трубчатой рукоятки

до слышимого защелкивания –

тормоз цепи отпущен

Демонтировать крышку цепной

звёздочки

N

Нетеряемую гайку (1) вращать

влево, пока она свободно не

повиснет в крышке цепной

звёздочки

N

Крышку цепной звёздочки (2)

снять вместе с нетеряемой

гайкой

Смонтировать направляющую шину

N

Болт (1) поворачивать влево,

пока прижимная задвижка (2) не

будет прилегать к углублению в

корпусе

N

Направляющую шину одеть на

болт (3), а фиксирующее

отверстие (4) установить над

цапфой натяжного шибера

Установить пильную цепь

ПРЕДУПРЕЖДЕНИЕ

Надеть защитные перчатки –

опасность травмы острыми

режущими зубьями!

N

Пильную цепь наложить вокруг

цепной звездочки (1) и на

направляющую шину – режущие

кромки зубьев должны быть

направлены вправо

N

Болт (2) поворачивать вправо,

пока пильная цепь не будет

слегка провисать – а выступы

ведущих звеньев не войдут в паз

шины

Монтаж направляющей

шины и пильной цепи

0012BA033 KN

1

001

1BA002 KN

2

161BA027 KN

1

2

3

4

161BA028 KN

1

161BA029 KN

2

161BA030 KN
