MS 201 TC-M

pyccкий

32

N

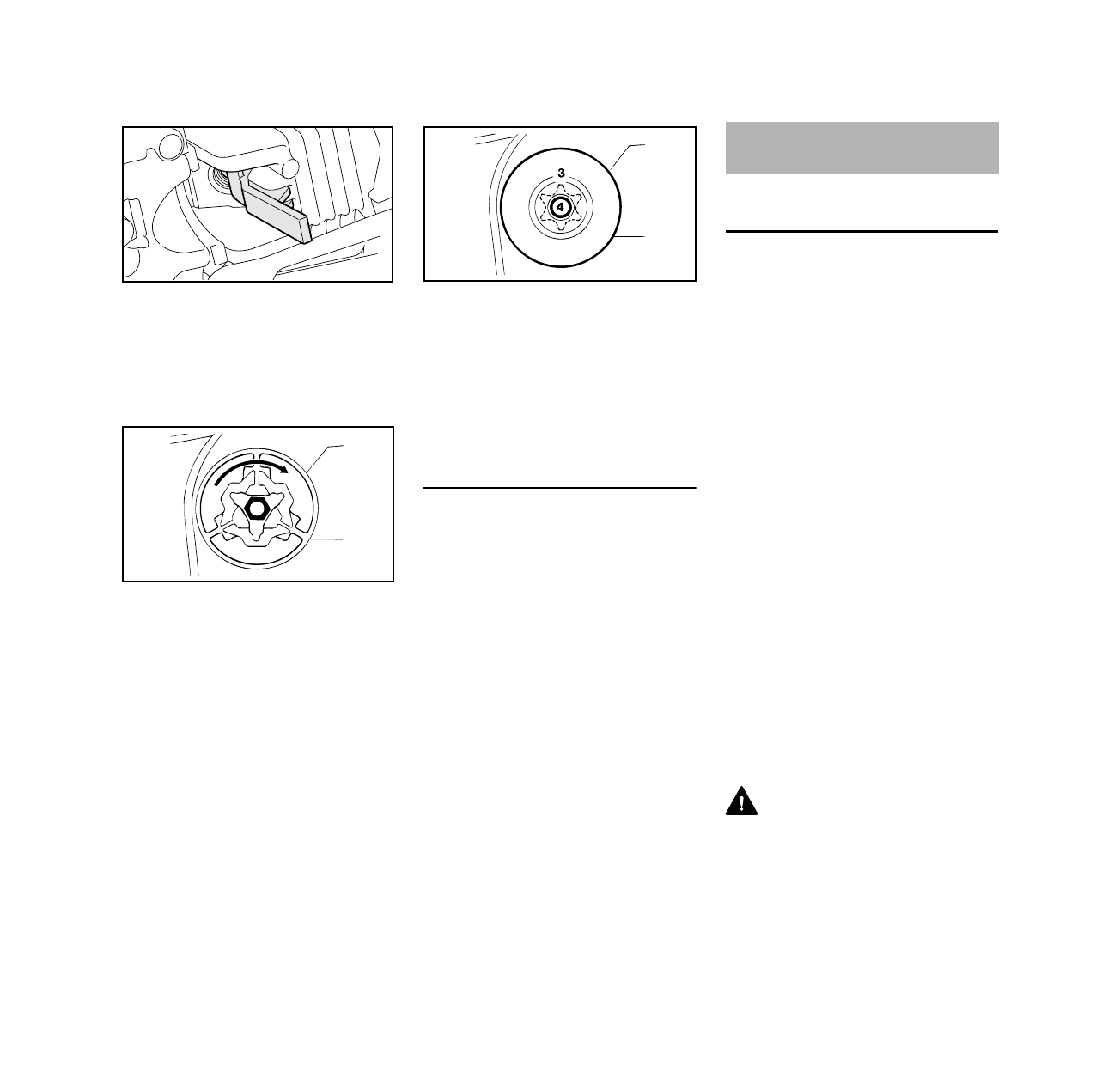

Упорную планку (2) закрепить на

ребре цилиндра

N

Муфту повернуть по часовой

стрелке до тех пор, пока поршень

не будет прилегать к упорной

планке

N

Шестигранник сцепления

ослабить по часовой стрелке

(левосторонняя резьба)

N

Отвинтить сцепление

N

Цепную звёздочку (3) и

игольчатый роликоподшипник (4)

снять с коленвала

N

Торец коленвала и сепаратор

игольчатого роликоподшипника

очистить и смазать смазкой

марки SТlHL (специальные

принадлежности)

Сборка

N

Сепаратор игольчатого

роликоподшипника и цепную

звёздочку одеть на коленвал

N

Сцепление повернуть на

коленвале против часовой

стрелки

N

Сцепление затянуть на момент

затяжки 25 Нм

N

Упорную планку вынуть из

цилиндра, свечу зажигания

закрутить и плотно затянуть

N

Контактный наконечник свечи

зажигания одеть на свечу

зажигания

Лёгкое пиление правильно

заточенной пильной цепью

Безупречно заточенная пильная цепь

врезается в древесину уже при

незначительном надавливании.
Не работайте тупой или

поврежденной пильной цепью – это

требует большого физического

напряжения, имеет следствием

высокую переменную нагрузку,

неудовлетворительный результат

резки и сильный износ.

N

Очистить пильную цепь

N

Пильную цепь проверить на

наличие трещин и повреждения

заклёпок

N

Поврежденные либо изношенные

детали цепи заменить и новые

детали и подогнать к остальным

деталям по форме и степени

износа – соответствующая

дополнительная обработка

Элементы пильной цепи из твёрдого

сплава (Duro) особенно

износостойкие. Для оптимального

результата заточки компания STIHL

рекомендует обращаться к

специализированному дилеру STIHL.

ПРЕДУПРЕЖДЕНИЕ

Обязательно соблюдать

нижеприведенные углы и размеры.

Неправильная заточка цепи пилы –

особенно слишком низкие

2

001

1BA032 KN

144BA017 LÄ

144BA018 LÄ

Техобслуживание и заточка

пильной цепи
