MS 193 T, MS 193 TC

pyccкий

82

При распиловке мягкой древесины

вне сезона заморозков расстояние

ограничителя глубины можно

увеличить до 0,2 мм (0.008").

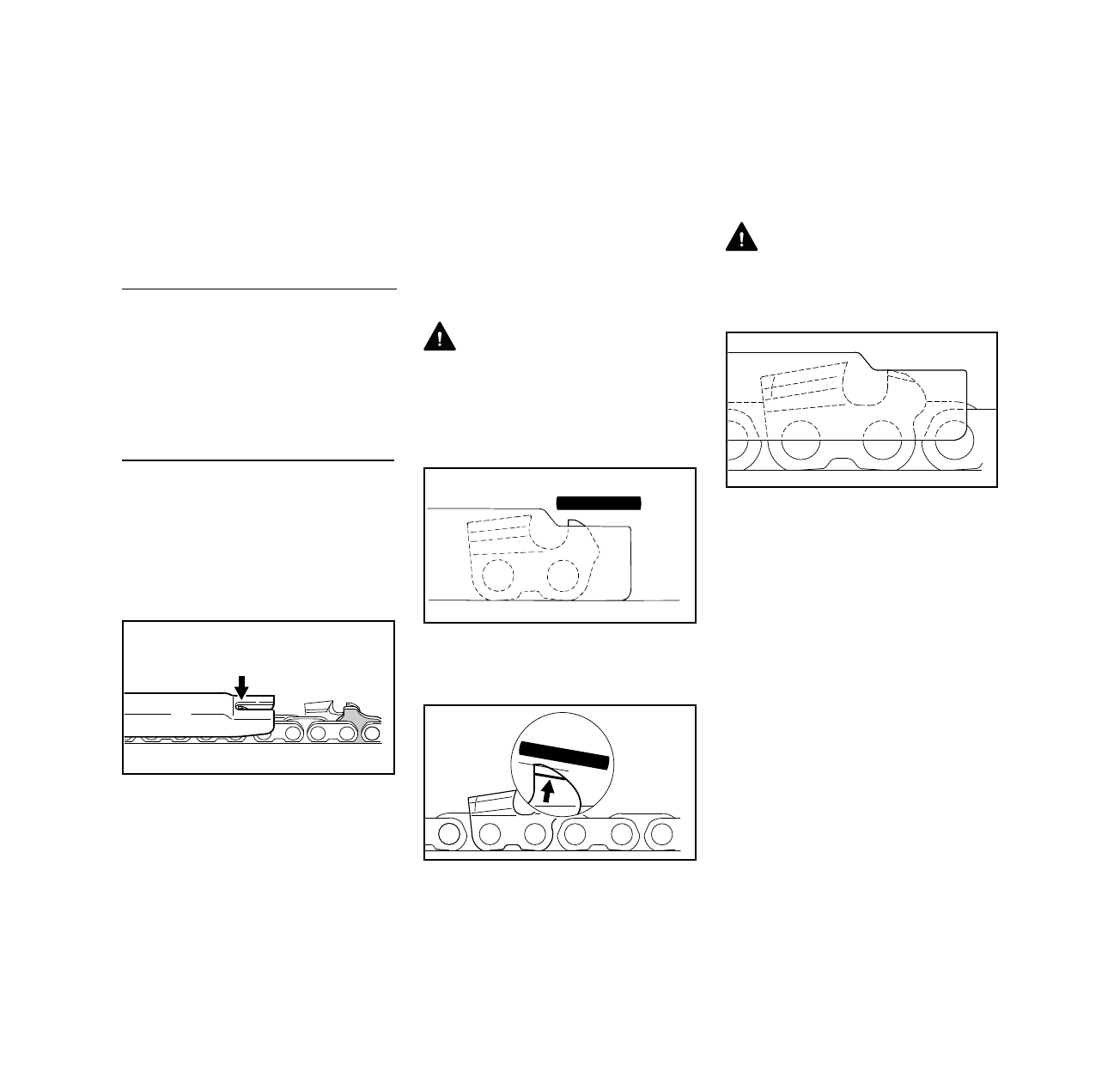

Подпилка ограничителя глубины

При заточке режущего зубца

расстояние ограничителя глубины

уменьшается.

N

Расстояние ограничителя

глубины контролировать после

каждой заточки

N

На пильную цепь наложить

опиловочный шаблон (1),

соответствующий шагу пильной

цепи и прижать на режущем зубе

подлежащем проверке – если

ограничитель глубины выступает

над шаблоном, то ограничитель

должен быть дополнительно

обработан

Пильные цепи с бугорчатым ведущим

звеном (2) – верхняя деталь

бугорчатого ведущего звена (2) (с

сервисной маркировкой)

обрабатывается одновременно с

ограничителем глубины режущего

зуба.

ПРЕДУПРЕЖДЕНИЕ

Остальная зона бугорчатого

ведущего звена не должна

обрабатываться, иначе может

повыситься склонность мотопилы к

обратной отдаче.

N

Ограничитель глубины

обрабатывать вместе с

опиловочным шаблоном

N

В заключение дополнительно

опилить ограничитель глубины

резки под наклоном, параллельно

нанесенной сервисной

маркировке (см. стрелку) – при

этом, следить за тем, чтобы не

сместить назад наивысшую точку

ограничителя глубины

ПРЕДУПРЕЖДЕНИЕ

Слишком низкий ограничитель

глубины резки повышает склонность

бензопилы к обратной отдаче.

N

Наложите на пильную цепь

опиловочный шаблон –

наивысшая точка ограничителя

глубины должна находиться на

одном уровне с опиловочным

шаблоном

N

После заточки очистить

тщательно пильную цепь,

удалить прилипшие опилки от

заточки или абразивную пыль –

интенсивно смазать пильную

цепь.

N

При длительных перерывах в

работе пильную цепь очистить и

хранить смазанной маслом

Шаг цепи

Ограничитель

глубины
Расстояние (a)

Дюйм

(мм)

мм

(дюйм)

1/4 P

(6,35)

0,45

(0.018)

1/4

(6,35)

0,65

(0.026)

3/8 P

(9,32)

0,65

(0.026)

0.325

(8,25)

0,65

(0.026)

3/8

(9,32)

0,65

(0.026)

0.404

(10,26) 0,80

(0.031)
