MS 193 T, MS 193 TC

қазақ

14

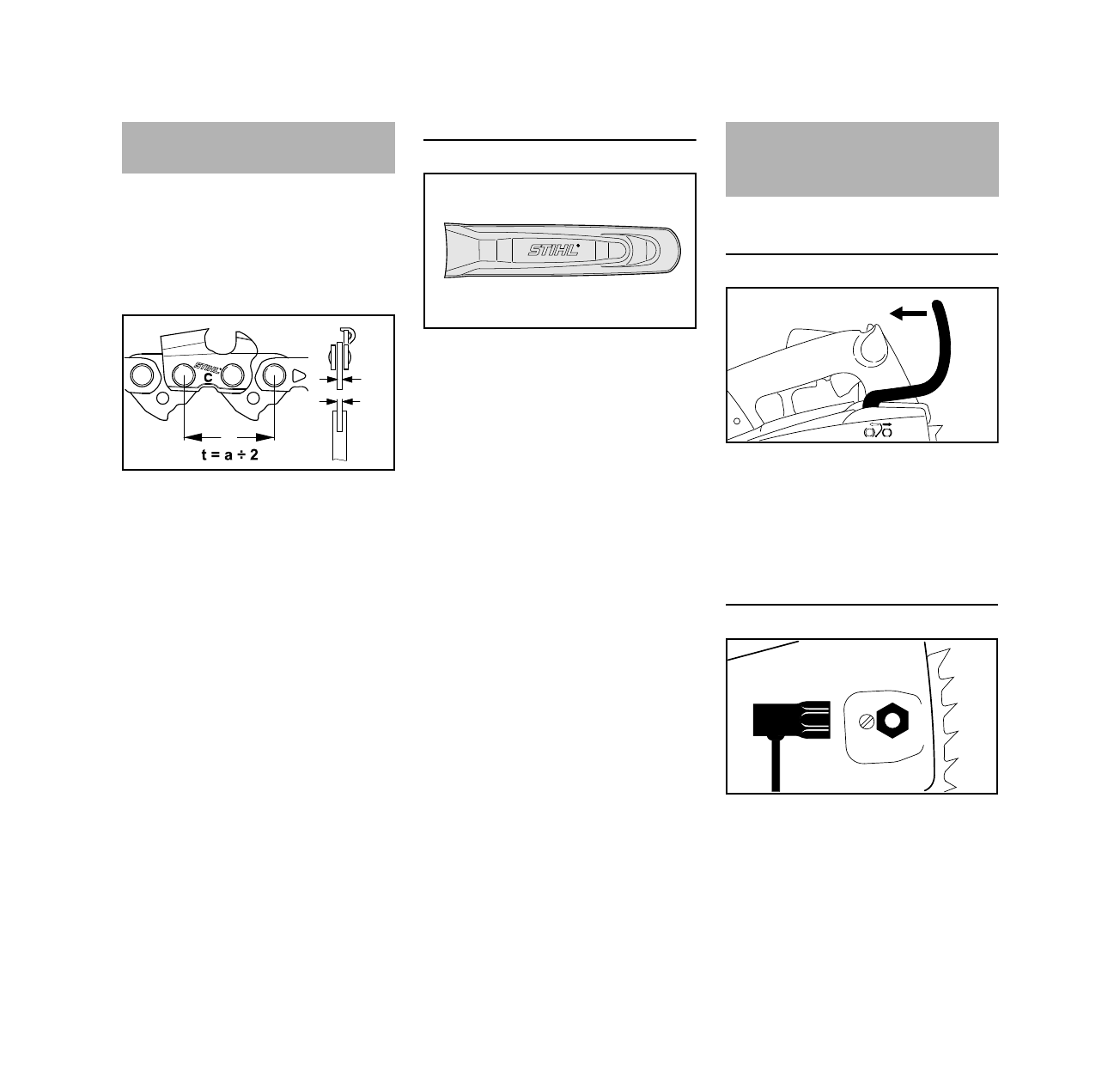

Ара шынжыры, бағыттауыш шина

және шынжыр жұлдызшасы кескіш

гарнитураның негізін құрайды.
Жеткізілім көлеміне кіретін кескіш

гарнитура бензин арасына оңтайлы

түрде бейімделген.

–

Rollomatic бағыттауыш

шинасының шынжыр

жұлдызшасының және жетекші

жұлдызшаның ара

шынжырының (1) қадамы (t) бір-

біріне сай келуге тиіс

–

Ара шынжырының (1) жетек

үзбесінің (2) қалыңдығы

бағыттауыш шина (3) қуысының

еніне сәйкес келуі керек

Бір-біріне сай келмейтін құрауыштар

түйіскен кезде, қысқа мерзімді

қолданыстан кейін кескіш гарнитура

еш жөнделместен бүлініп қала алады.

Шынжыр қорғанысы

Жеткізілім көлеміне кескіш

гарнитурасына сай келетін шынжыр

қорғанышы кіреді.
Егер де бензин арасында әртүрлі

ұзындықтағы бағыттауыш шиналар

қолданылса, онда бүкіл бағыттауыш

шинаны жабатын сәйкесінше тісті

тіректі әрдайым қолданыңыз.
Шынжың қорғанышының бүйір

жағында тиісті бағыттауыш

шиналардың ұзындығына қатысты

деректер келтірілген.

Ара шынжырының тежегішін

босатыңыз

N

Қолды қорғау (4) құрылғысын

шерт еткен дыбыс естілгенге

дейін басқару тұтқышына

қысыңыз – ара шынжырының

тежегіші босатылады

Шынжырлы жұлдызшаның қақпағына

демонтаж жасау

N

Сомынды (5) бұрап алыңыз және

шынжыр жұлдызшасының

қақпағын (6) алып тастаңыз

Кескіш гарнитура

001BA248 KN

1

2

3

a

001BA244 KN

Араның бағыттаушы

шиналары мен шынжырын

орнату

467BA001 KN

4

5

6

142BA058 KN
