59

Инструкция по эксплуатации

RU

      монтажу

ПРИНАДЛЕЖНОСТИ ДЛЯ МОНТАЖА

При сборке цепной пилы Вам будет необходи-

мо следующее:

1.   Комбинированный гаечный ключ - отверт-

ка (включен в комплектацию).

2.   Рукавицы для тяжелой работы (доставля-

ются потребителем).

ТРЕБОВАНИЯ К МОНТАЖУ

Перед  первоначальным  запуском  в  эксплуа-

тацию новой цепной пилы необходим монтаж

шины и цепи, натяжение цепи, заправка под-

ходящей топливной смесью и заполнение ре-

зервуара для смазочного масла.

ПРЕДУПРЕЖДЕНИЕ:

Не включайте

пилу  пока  она  не  будет  подготовлена  пра-

вильно!

Прочитайте  до  конца  всю  инструкцию  по

эксплуатации  перед  тем  как  начать  рабо-

тать  цепной  пилой.  Обратите  особое  вни-

мание  на  все  требования  по  безопасной

работе.

Эта инструкция по эксплуатации представ-

ляет  собой  также  и  справочное  пособие  и

руководство к работе, которые обеспечива-

ют общую информацию о монтаже, работе

и технической поддержке цепной пилы.

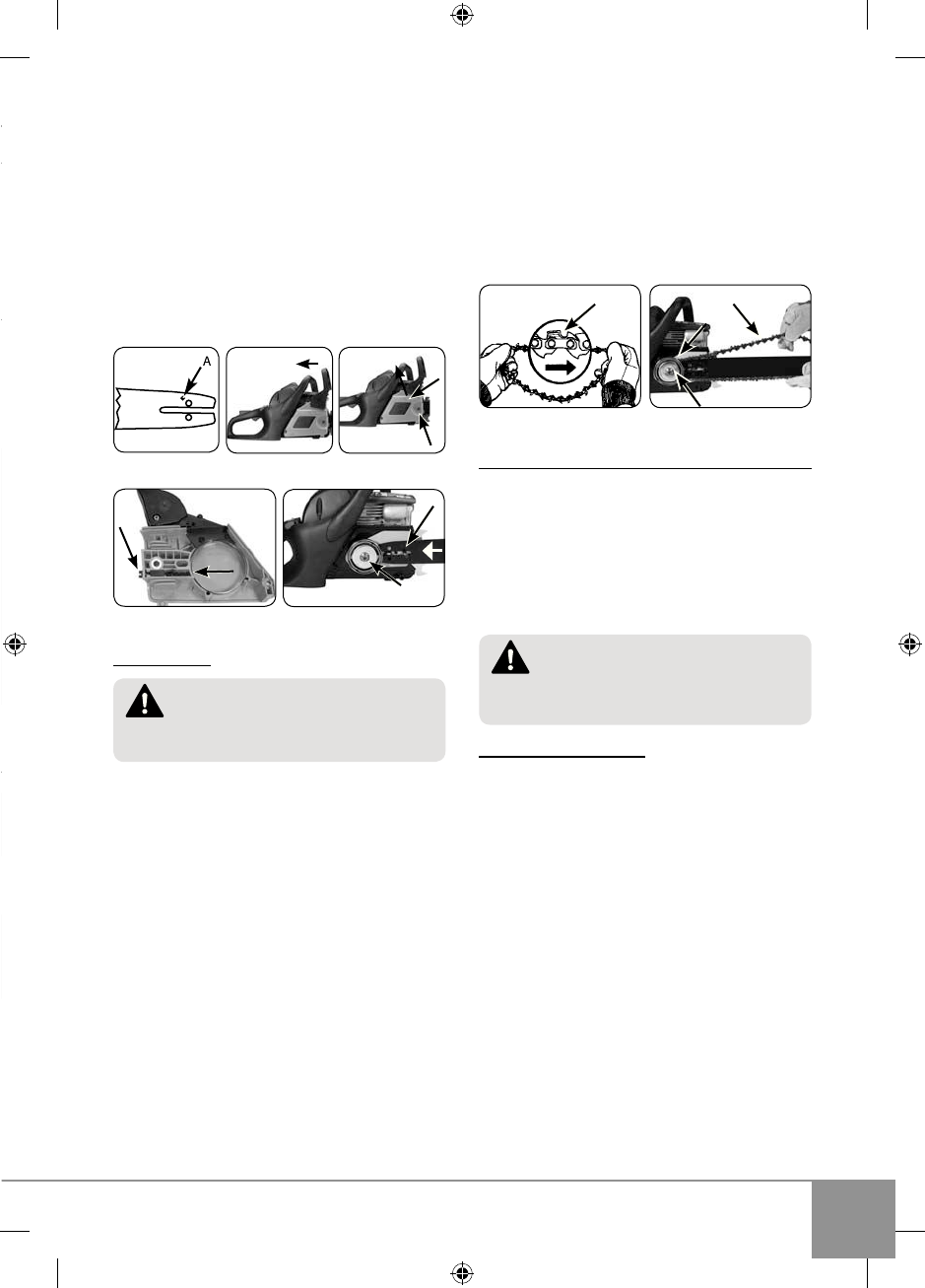

МОНТАЖ ВЕДУЩЕЙ шИНЬІ / ЦЕПИ /

КРЫшКИ СЦЕПЛЕНИЯ

ПРЕДУПРЕЖДЕНИЕ:

Носите  за-

щитные  рукавицы  всегда,  когда  работаете

с цепью.

Монтаж н ведущей шины

ВНИМАНИЕ:

Используйте  только

оригинальную ведущую шину с отверстием

для  впуска  масла  (A),  чтобы  обеспечить

смазку шины и цепи

(Рис. 3A)

1.   Убедитесь в том, что рычаг тормоза цепи вы-

тянут назад и освобожден

(Рис. 3B)

2.   Устраните  обе  гайку  (B),  закрепляющую

шину. Снимите крышку (C) тормоза цепи, вы-

тянув его резким движением и приложением

силы

(Рис. 3C)

ПРИМЕЧАНИЕ:

Выбросьте  обе  пластмас-

совые  шайбы.  Они  необходимы  только  для

транспортирования цепной пилы.

3.   С

помощью

отвертки

завинчивай-

те  регулирующий  винт  (D)  против  ча-

совой  стрелки  до  тех  пор,  пока  веду-

щий  элемент  (E)  (выступающий  наружу

зубец)  не  дойдет  до  конца  своего

(Рис.  3D)

.

4.   Поставьте  конец  шины  щелью  вверх  на

болты  для  закрепления  шины  (F).  Введите

скользящим  движением  до  упора  ведущую

шину  за  барабан  сцепления  (G)

(Рис.  3E)

.

Рис. 3A

Рис. 3B

Рис. 3D

E

D

C

B

Рис. 3C

Рис. 3E

G

F

Монтаж цепи

ПРЕДУПРЕЖДЕНИЕ:

Носите  за-

щитные  рукавицы  всегда,  когда  работаете

с цепью.

1.   Расстелите  цепь  в  круг,  направив  режущие

кромки (A) по ходу часовой стрелки по пери-

ферии

(Рис. 4А)

.

2.   Натяните цепь около ведущего цепного коле-

са (B) за сцеплением (C). Проверьте хорошо

ли поставлены звенья между зубьями цепно-

го колеса

(Рис. 4B)

.

3.   Вставьте звенья в канавку (D) по периферии

шины

(Рис. 4B)

.

ПРИМЕЧАНИЕ:

Цепь может слегка провиснуть

в нижней части шины. Это нормально.
4.   Издърпайте  водещата  шина  напред  докато

веригата  се  прибере.  Уверете  се,  че  всички

звена се намират в канала на шината.

5.   Поставьте крышку сцепления и затяните оба

винта. Убедитесь, что цепь не  соскальзыва-

ет  с шины. Поставьте обе гайки для закреп-

ления  шины,    затяните  их  вручную  и  далее

соблюдайте  инструкции  по  регулированию

натяжения цепи.

ПРИМЕЧАНИЕ:

На  данном  этапе  гайки  для

закрепления  шины  затягиваются  только

вручную, поскольку необходимо регулирование

натяжения.  Далее  следуйте  инструкциям,

содержащимся  в  разделе  РЕГУЛИРОВАНИЕ

НАТЯЖЕНИЯ ЦЕПИ.

Рис.

 4A

A

Рис. 4B

D

B

C

РЕГУЛИРОВАНИЕ НАТЯЖЕНИЯ ЦЕПИ

Правильное натяжение цепи имеет исключи-

тельно  важное  значение,  поэтому  состояние

цепи должно проверяться как перед началом,

так и во время работы.
Уделите  необходимое  время  для  регулиро-

вания  цепи,  чтобы  повысить  производитель-

ность пилы и продлить срок ее службы.

ПРЕДУПРЕЖДЕНИЕ:

Всегда  на-

девайте  рукавицы  для  тяжелой  работы,

когда  прикасаетесь  или  натягиваете  цепь.

Регулирование шины:

1.   Держите верхушку шины повернутой кверху

и  вращайте  регулирующий  винт  (D)  по  ходу

часовой  стрелки,  чтобы  увеличить  натяже-

ние  цепи.  Вращение  винта  (D)  против  хода

часовой  стрелки  уменьшает  натяжение

цепи. Убедитесь в том, что цепь расположе-

на по всей периферии шины

(Рис. 5)

.

2.   После  того,  как  цепь  будет  отрегулирована

и пока Вы все еще держите верхушку шины

кверху, затяните надежно гайки, закрепляю-

щие  шину.  Цепь  считается  правильно  натя-

нутой,  если  она  не  провисла  и  может  пере-

двигаться по шине без усилий рукой, одетой

в рукавицу.

ПРИМЕЧАНИЕ:

Если  цепь  передвигается  с

трудом по шине или останавливается, это озна-

чает, что натяжение чрезмерно. В таком случае

необходимо выполнить следующее:
A.  Слегка  расслабьте  обе  гайки  для  закреп-
