Инструкция по эксплуатации

RU

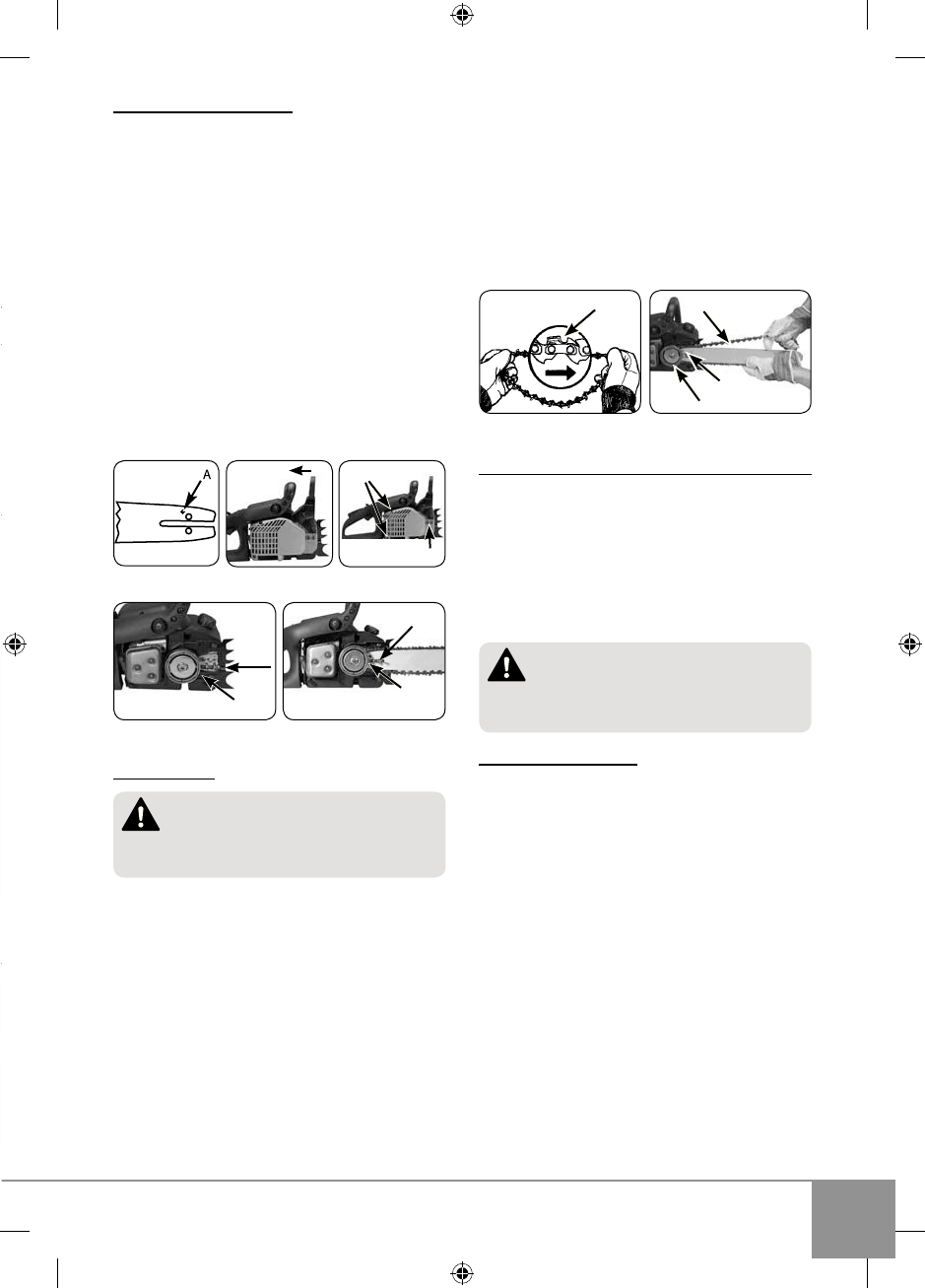

Монтаж ведущей шины:

1.   Убедитесь в том, что рычаг тормоза цепи вы-

тянут назад и освобожден

(Рис. 3B)

.

2.   Устраните  обе  гайки  (B),  закрепляющие

шину. Расслабьте оба винта в задней части

крышки  сцепления  (C).  Снимите  крышку

(Рис. 3C)

.

3.   С  помощью  отвертки  завинчивайте  регули-

рующий винт (D) против часовой стрелки до

тех  пор,  пока  ведущий  элемент  (E)  (высту-

пающий  наружу  зубец)  не  дойдет  до  конца

своего пути к барабану сцепления и цепному

зубчатому колесу

(Рис. 3D)

.

4.   Поставьте конец шины щелью вверх на оба

болта  для  закрепления  шины  (F).  Поставь-

те  шину  так,  чтобы  регулирующий  зубец

занял  место  в  нижнем  отверстии  (G)  шины

(Рис. 3E)

.

Рис. 3A

Рис. 3B

C

B

Рис. 3C

Рис. 3D

E

D

Рис. 3E

G

F

Монтаж цепи

:

ПРЕДУПРЕЖДЕНИЕ:

  Всегда  наде-

вайте  рукавицы  для  тяжелой  работы,  когда

прикасаетесь или натягиваете цепь.

1.   Расстелите цепь в круг, направив режущие

кромки (A) по ходу часовой стрелки по пе-

риферии

(Рис. 4А)

.

2.   Натяните  цепь  около  ведущего  цепного

колеса  (B)  за  сцеплением  (C).  Проверьте

хорошо  ли  поставлены  звенья  между  зу-

бьями цепного колеса

(Рис. 4B)

.

3.   Вставьте  звенья  в  канавку  (D)  по  перифе-

рии шины

(Рис. 4B)

.

ПРИМЕЧАНИЕ:

  Цепь  может  слегка  провис-

нуть в нижней части шины. Это нормально.
4.   Поставьте  крышку  сцепления  и  затяните

оба винта. Убедитесь, что цепь не соскаль-

зывает  с  шины.  Поставьте  обе  гайки  для

закрепления шины, затяните их вручную и

далее  соблюдайте  инструкции  по  регули-

рованию натяжения цепи.

ПРИМЕЧАНИЕ:

  На  данном  этапе  гайки  для

закрепления шины затягиваются только вруч-

ную,  поскольку  необходимо  регулирование

натяжения. Далее следуйте инструкциям, со-

держащимся  в  разделе

РЕГУЛИРОВАНИЕ

НАТЯЖЕНИЯ ЦЕПИ

.

Рис. 4A

Рис. 4B

A

D

B

C

РЕГУЛИРОВАНИЕ НАТЯЖЕНИЯ ЦЕПИ

Правильное натяжение цепи имеет исключи-

тельно  важное  значение,  поэтому  состояние

цепи должно проверяться как перед началом,

так и во время работы.
Отделите необходимое время для регулиро-

вания  цепи,  чтобы  повысить  производитель-

ность пилы и продлить срок ее службы.

ПРЕДУПРЕЖДЕНИЕ:

  Всегда  наде-

вайте  рукавицы  для  тяжелой  работы,  когда

прикасаетесь или натягиваете цепь.

Регулирование цепи:

1.    Держите верхушку шины повернутой кверху

и  вращайте  регулирующий  винт  (3)  по  ходу

часовой  стрелки,  чтобы  увеличить  натяже-

ние  цепи.  Вращение  винта  (3)  против  часо-

вой  стрелки  уменьшает  натяжение  цепи.

Убедитесь  в  том,  что  цепь  расположена  по

всей периферии шины

(Рис. 5)

.

2.    После  того,  как  цепь  будет  отрегулирована

и пока Вы все еще держите верхушку шины

кверху, затяните надежно гайки, закрепляю-

щие  шину.  Цепь  считается  правильно  натя-

нутой,  если  она  не  провисла  и  может  пере-

двигаться по шине без усилий рукой, одетой

в рукавицу.

ПРИМЕЧАНИЕ:

  Если  цепь  передвигается  с

трудом по шине или останавливается, это озна-

чает, что натяжение чрезмерно. В таком случае

необходимо выполнить следующее:
A.  Слегка расслабьте обе гайки для закрепле-

ния шины. Уменьшите натяжение, медленно

опасность  и  удобство  во  время  работы.

Зубчатая  опора  повышает  устойчивость

оператора  во  время  выполнения  верти-

кальных срезов.

ПРИМЕЧАНИЕ.

 Подробно изучите свою цеп-

ную  пилу  и  обстоятельно  ознакомьтесь  с  ее

частями.

V - Указания по монтажу

ПРИНАДЛЕЖНОСТИ ДЛЯ МОНТАЖА

При сборке цепной пилы Вам будет необходи-

мо следующее:
1.   Комбинированный гаечный ключ-отвертка

(включен в комплектацию).

2.   Рукавицы для тяжелой работы (доставля-

ются потребителем).

ТРЕБОВАНИЯ К МОНТАЖУ

Перед  первоначальным  пуском  в  эксплуата-

цию  новой  цепной  пилы  необходим  монтаж

шины и цепи, натяжение цепи, заправка под-

ходящей топливной смесью и заполнение ре-

зервуара для смазочного масла.

ПРЕДУПРЕЖДЕНИЕ:

  Не  включайте

пилу  пока  она  не  будет  подготовлена  пра-

вильно!
Прочитайте до конца всю инструкцию по экс-

плуатации  перед  тем  как  начать  работать

цепной  пилой.  Обратите  особое  внимание

на все требования по безопасной работе.
Эта  инструкция  по  эксплуатации  представ-

ляет  собой  также  и  справочное  пособие  и

руководство к работе, которые обеспечива-

ют общую информацию о монтаже, работе и

технической поддержке цепной пилы.

МОНТАЖ ВЕДУЩЕЙ ШИНЬІ / ЦЕПЬ /

КРЫШКА СЦЕПЛЕНИЯ

ПРЕДУПРЕЖДЕНИЕ:

  Носите  защит-

ные рукавицы всегда, когда работаете с цепью.

ВНИМАНИЕ:

  Используйте  только

оригинальную  ведущую  шину  с  отверсти-

ем для впуска масла (A), чтобы обеспечить

смазку шины и цепи

(Рис. 3A)
