SPARKY TV 3840 - Инструкция по эксплуатации - Страница 11

62

TV 3840

RU

ФУНКЦИОНАЛЬНОЕ ИСПЬІТАНИЕ

ТОРМОЗА ЦЕПИ

Периодически  проверяйте  тормоз  цепи,  что-

бы  обеспечить  его  правильную  работу.  Про-

изводите  проверку  тормоза  перед  каждым

началом работы, после продолжительной ра-

боты и всегда во время обслуживания.

Проверка тормоза цепи

1.   Поставьте пилу на чистую, твердую и ров-

ную поверхность.

2.   Запустите двигатель.

3.   Возьмитесь за заднюю рукоятку (A) правой

рукой

(Рис. 11)

4.   Левой  рукой  крепко  возьмитесь  за  перед-

нюю  рукоятку  (B)  ,  а  не  за  рычаг  тормоза

цепи (C)

(Рис. 11)

5.   Нажмите на рычаг газа до 1/3 от его хода,

после  этого  сразу  же  задействуйте  рычаг

тормоза цепи (C)

(Рис. 11)

ПРЕДУПРЕЖДЕНИЕ:

  Задействуйте

тормоз медленно и обдуманно. Действуйте

осторожно,  чтобы  цепь  ни  с  чем  не  сопри-

коснулась, не позволяйте, чтобы верх пилы

направился вверх.

6.   Цепь должна сразу же остановиться. Когда

это  произойдет,  сразу  же  освободите  ры-

чаг газа.

ПРЕДУПРЕЖДЕНИЕ:

  Если  цепь  не

останавливается,  выключите  двигатель  и

отнесите  пилу  в  ближайший  авторизован-

ный сервис по обслуживанию инструментов

SPARKY.

7.    Если  тормоз  цепи  функционирует  нор-

мально,  выключите  двигатель  и  верните

тормоз цепи в свободное положение.

Рис. 11

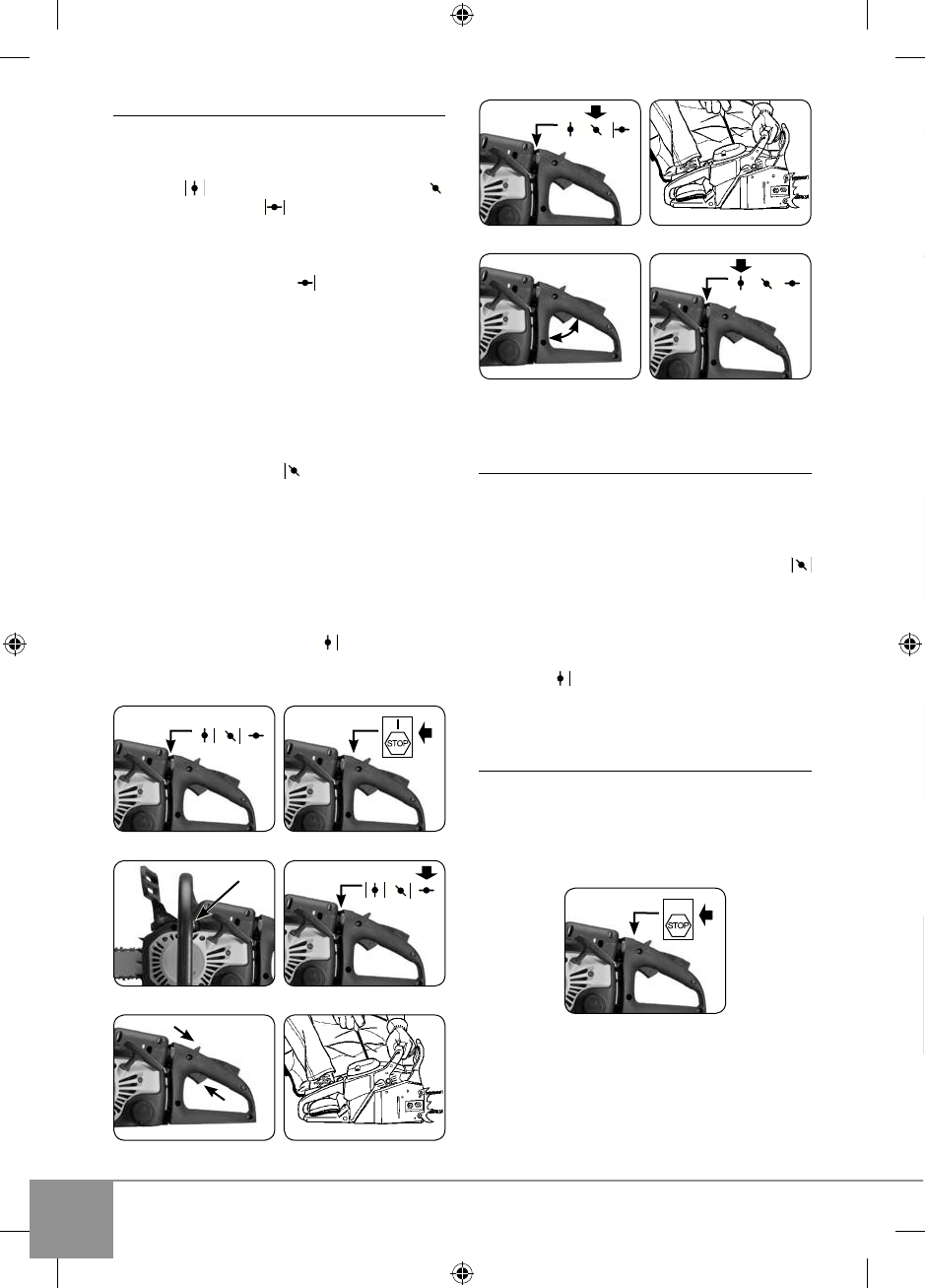

ПУСК ДВИГАТЕЛЯ

1.   Для  пуска  двигателя  переместите  вверх

красный выключатель СТОП (D)

(Рис. 9B)

.

Всасыватель имеет 3 положения: ВЬІКЛЮ-

ЧЕНО

  (A),  СРЕДНЕЕ  ПОЛОЖЕНИЕ

(B) и ВКЛЮЧЕНО

 (C)

(Рис. 9A)

.

2.   Нажмите 10 раз на мех насоса для топлива

(E)

(Рис. 9C)

.

3.   Переместите  рычаг  всасывателя  (F)  в  по-

ложение ВКЛЮЧЕНО

(Рис. 9D)

.

4.   Подайте газ: нажмите и задержите кнопку

(G),  прижмите  рычаг  газа  (H),  освободите

рычаг, а после этого и кнопку

(Рис. 9E)

.

5.   Поставьте  пилу  на  твердую  и  ровную  по-

верхность.  Держите  пилу  крепко,  как  это

показано.  Резким  движением  потяните

стартер  4  раза.  Берегитесь  движущейся

цепи!

(Рис.9F)

.

6.   Переместите  рычаг  всасывателя  (E)  в

среднее положение

 (

Рис. 9G).

7.    Крепко придерживая пилу резко вытяните

стартер  4  раза.  Двигатель  должен  заве-

стить

(Рис. 9H)

.

8.   Подождите,  чтобы  двигатель  согрелся

10  секунд.  Нажмите  и  освободите  рычаг

(I)  для  ХОЛОСТОГО  ХОДА  и  перейдите  к

шагу 9

(Рис. 9I)

.

9.   Переместите рычаг всасывателя (E) в по-

ложение (ВЬІКЛЮЧЕНО)

(Рис. 9J)

. Если

двигатель не заведется, повторите выше-

описанные операции.

A

B C

Рис. 9A

Рис. 9B

D

Рис. 9C

Рис. 9D

E

F

Рис. 9E

Рис. 9F

H

G

Рис. 9G

Рис. 9H

E

Рис. 9I

Рис. 9J

I

E

ПОВТОРНЬІЙ ПУСК ТЕПЛОГО

ДВИГАТЕЛЯ

1.   Убедитесь  в  том,  что  выключатель  нахо-

дится в положении ПУСК

(I)

.

2.   Нажмите  10  раз  на  мех  насоса  для

топлива.

3.   Переместите  рычаг  всасывателя  в

СРЕДНЕЕ ПОЛОЖЕНИЕ.

4.   Нажмите на блокирующую кнопку газа.

5.   Резким  движением  вытяните  стартер  4

раза. Двигатель должен завестись.

6.   Переместите  рычаг  всасывателя  в  поло-

жение   (ВЬІКЛЮЧЕНО).

7.    Освободите  кнопку,  перекрывающую  по-

дачу газа.

ОСТАНОВКА ДВИГАТЕЛЯ

1.   Освободите  рычаг  и  подождите  пока  дви-

гатель  восстановит  скорость  на  холостом

ходе.

2.   Чтобы остановить двигатель переместите

вниз выключатель СТОП

(О)

.

(Рис. 10)

Рис. 10

О

ПРИМЕЧАНИЕ:

Для  аварийной  остановки,

просто задействуйте тормоз цепи и перемес-

тите вниз выключатель СТОП

(О)

.
