Ред. 22
25

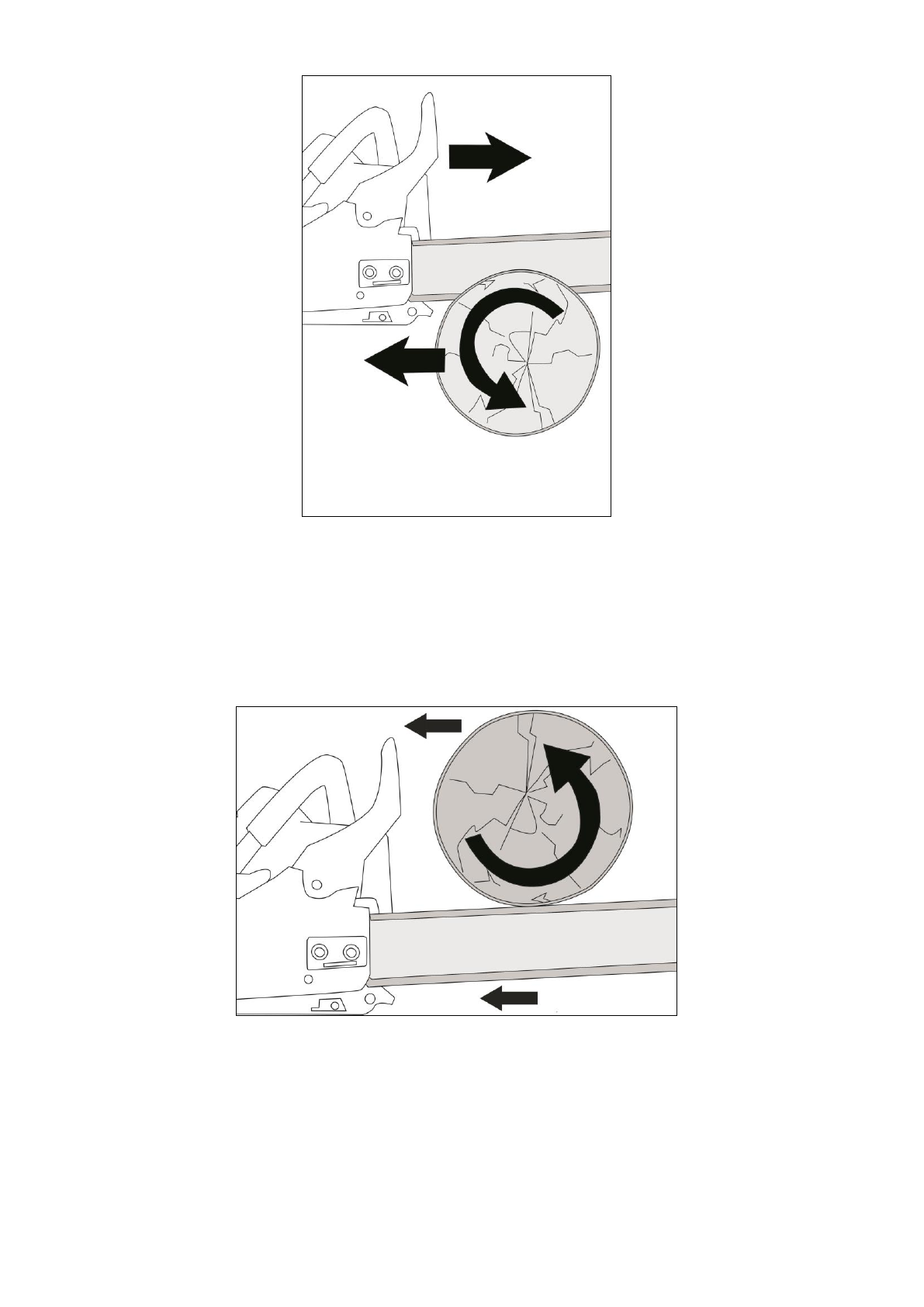

Рис. 25. Распиловка древесины сверху
3.
Можно начать распиловку снизу, для этого распилите
бревно примерно на четверть диаметра бревна, а затем закончите
распиловку сверху. Помните, если бревно не закреплено, то при
начале распиловки оно может сдвинуться строну противоположную
движению цепи
Рис. 26. Распиловка древесины снизу
4.
Не стоит придавать усилия при распиловке древесины,
собственный вес пилы позволяет вести процесс распиловки. Если
цепь зажало, остановите двигатель, приподнимите или измените
положение бревна. Не стоит дергать инструментом для
освобождения цепи.
Содержание
- 6 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ; Запрещается; Выхлопные газы двигателя токсичны и могут нанести вред здоровью.
- 9 Знаки безопасности
- 10 УСТРОЙСТВО БЕНЗОПИЛЫ
- 11 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ; Таблица 2. Технические характеристики; Снимите тормоз цепи, для этого потяните ручку тормоза; Рис.1 Ослабление гайки прижимной крышки шины; Снимите прижимную крышку шины.; Рис. 2 Снятие прижимной крышки шины
- 12 Рис. 3 Установка упора Рис. 4 фиксация упора
- 13 Рис. 8. Натяжение цепи болтом механизма затяжки
- 15 ПОДГОТОВКА К РАБОТЕ; Инструкция по смешиванию бензина и масла:; Запрещается курить во время приготовления топливной смеси!
- 17 Рис. 12. Откручивание крышки топливного крана
- 18 Залейте масло для смазки цепи; Рис. 14. Откручивание горловины масляного бака
- 19 Произведите первичную смазку ведомой звездочки шины.; Рис. 15. Отверстие для смазки ведомой звездочки; ЗАПУСК И ОСТАНОВКА ДВИГАТЕЛЯ; Запуск двигателя; Перед каждым пуском проверяйте работоспособность тормоза цепи.
- 21 Рис.20. Запуск двигателя ручкой стартера
- 22 Рис. 22. Запуск двигателя ручкой стартера
- 23 Остановка двигателя:
- 24 СОВЕТЫ ПО РАБОТЕ С БЕНЗОПИЛОЙ
- 27 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ; Система смазки шины и пильной цепи; Рис. 28. Нормальная работа системы смазки цепи
- 28 Рис. 29. Отверстие для смазки ведомой звездочки
- 29 Воздушный фильтр; Рис. 31. Откручивание гайки кожуха воздушного фильтра
- 30 Рис. 33 Извлечение воздушного фильтра
- 31 Рис. 35. Открытие крышки Рис. 36. Извлечение воздушного фильтра; Снимите колпачок высоковольтного кабеля свечи.
- 32 Настройка карбюратора
- 33 Рис.40 Регулировка оборотов
- 34 ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ; Неисправности
- 37 ГАРАНТИЙНОЕ ОБСЛУЖИВАНИЕ; Гарантийные обязательства
- 38 ГАРАНТИЙНЫЙ ТАЛОН; признана годной для эксплуатации.; ГАРАНТИЙНЫЙ ТАЛОН ГАРАНТИЙНЫЙ ТАЛОН ГАРАНТИЙНЫЙ ТАЛОН
- 40 Полный актуальный список сервисных центров Вы так же можете
