www.huter.su
24
9. СОВЕТЫ ПО РАБОТЕ С БЕНЗОПИЛОЙ
1.
Держите пилу крепко двумя руками, контролируйте
процесс распиловки древесины, иначе может возникнуть «обратный
удар». Отскок или отдача пилы происходит, когда движущаяся цепь
касается какого-либо объекта верхней четвертью концевой части
направляющей шины или, когда дерево смыкается и защемляет пилу
в пропиле. Исправный тормоз цепи защитит вас от возможного
обратного удара.

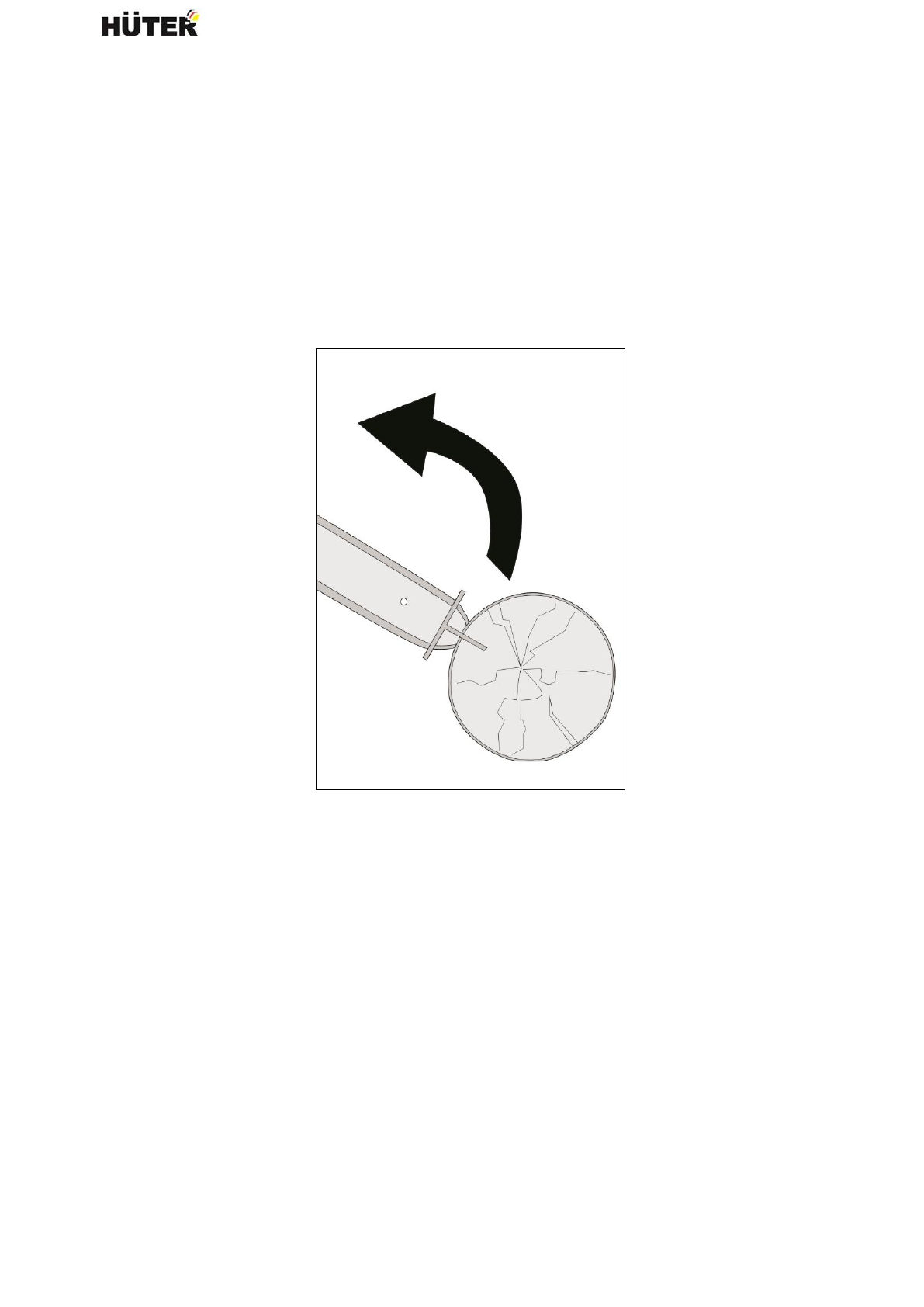

Рис. 24. Обратный удар
2.
При неправильной распиловке древесины цепь может
быть зажата бревном. Чтобы этого не произошло, определитесь,
каким образом вы будете проводить распиловку древесины. Вы
можете начать процесс распиловки бревна сверху, для этого
сделайте распил примерно на четверть диаметра бревна, а затем
закончите распил снизу. В этом случае цепь не окажется зажатой в
бревне
Содержание
- 6 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ; Запрещается; Выхлопные газы двигателя токсичны и могут нанести вред здоровью.
- 9 Знаки безопасности
- 10 УСТРОЙСТВО БЕНЗОПИЛЫ
- 11 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ; Таблица 2. Технические характеристики; Снимите тормоз цепи, для этого потяните ручку тормоза; Рис.1 Ослабление гайки прижимной крышки шины; Снимите прижимную крышку шины.; Рис. 2 Снятие прижимной крышки шины
- 12 Рис. 3 Установка упора Рис. 4 фиксация упора
- 13 Рис. 8. Натяжение цепи болтом механизма затяжки
- 15 ПОДГОТОВКА К РАБОТЕ; Инструкция по смешиванию бензина и масла:; Запрещается курить во время приготовления топливной смеси!
- 17 Рис. 12. Откручивание крышки топливного крана
- 18 Залейте масло для смазки цепи; Рис. 14. Откручивание горловины масляного бака
- 19 Произведите первичную смазку ведомой звездочки шины.; Рис. 15. Отверстие для смазки ведомой звездочки; ЗАПУСК И ОСТАНОВКА ДВИГАТЕЛЯ; Запуск двигателя; Перед каждым пуском проверяйте работоспособность тормоза цепи.
- 21 Рис.20. Запуск двигателя ручкой стартера
- 22 Рис. 22. Запуск двигателя ручкой стартера
- 23 Остановка двигателя:
- 24 СОВЕТЫ ПО РАБОТЕ С БЕНЗОПИЛОЙ
- 27 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ; Система смазки шины и пильной цепи; Рис. 28. Нормальная работа системы смазки цепи
- 28 Рис. 29. Отверстие для смазки ведомой звездочки
- 29 Воздушный фильтр; Рис. 31. Откручивание гайки кожуха воздушного фильтра
- 30 Рис. 33 Извлечение воздушного фильтра
- 31 Рис. 35. Открытие крышки Рис. 36. Извлечение воздушного фильтра; Снимите колпачок высоковольтного кабеля свечи.
- 32 Настройка карбюратора
- 33 Рис.40 Регулировка оборотов
- 34 ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ; Неисправности
- 37 ГАРАНТИЙНОЕ ОБСЛУЖИВАНИЕ; Гарантийные обязательства
- 38 ГАРАНТИЙНЫЙ ТАЛОН; признана годной для эксплуатации.; ГАРАНТИЙНЫЙ ТАЛОН ГАРАНТИЙНЫЙ ТАЛОН ГАРАНТИЙНЫЙ ТАЛОН
- 40 Полный актуальный список сервисных центров Вы так же можете
