Бензопилы Huter BS-2300М - инструкция пользователя по применению, эксплуатации и установке на русском языке. Мы надеемся, она поможет вам решить возникшие у вас вопросы при эксплуатации техники.
Если остались вопросы, задайте их в комментариях после инструкции.
"Загружаем инструкцию", означает, что нужно подождать пока файл загрузится и можно будет его читать онлайн. Некоторые инструкции очень большие и время их появления зависит от вашей скорости интернета.
Ред. 22
11
5. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Серия BS / Модель пилы
BS-40
BS-45M BS-2300M
BS-45
BS-52М
BS-52
BS-62
Объём двигателя, см
3
40
45
45
45
52
52
58
Мощность кВт
1,9
2,3
2,3
2,3
2,8
2,8
3,3
Длина шины, мм / дюймы
400 / 16”
400 / 16”
400 / 16”
450 / 18”
450 / 18”
505 / 20”
505 / 20”
Толщина звена и шаг цепи, мм / дюймы
1,3 / 3/8”
1,3 / 3/8”
1,3 / 3/8”
1,5 / 0,325” 1.5 / 0,325” 1.5 / 0,325” 1.5 / 0,325”
Количество звеньев, шт.
57
57
57
72
72
76
76
Емкость топливного бака, мл
310
550
550
550
550
550
560
Емкость бака для смазки цепи, мл
210
260
260
260
260
260
260
Антивибрационная система
Тормоз цепи
Автоматическая смазка цепи
Таблица 2. Технические характеристики

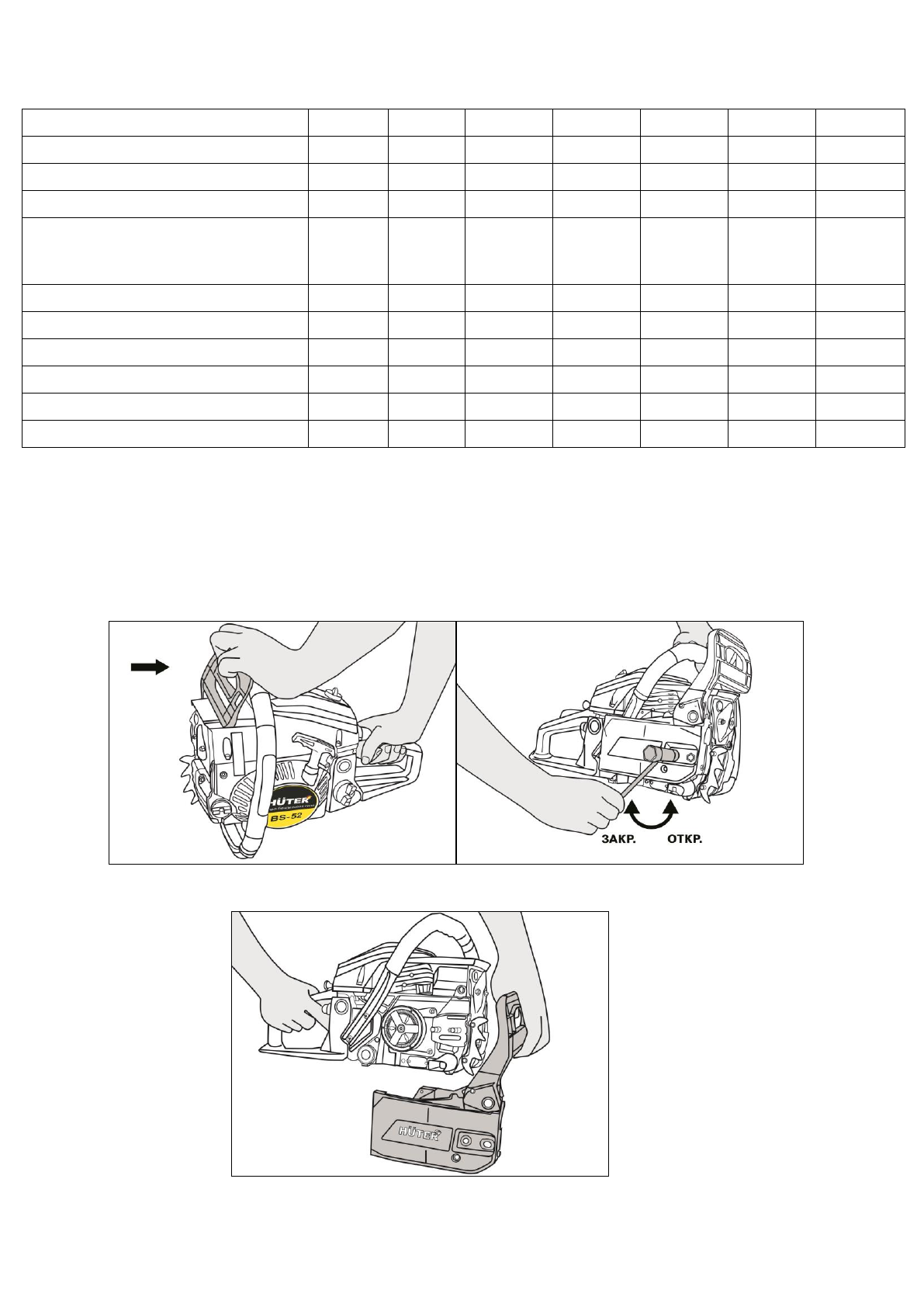

6. СБОРКА
1.
Снимите тормоз цепи, для этого потяните ручку тормоза
цепи по направлению к передней рукоятке. Открутите гайки для
крепления шины с резьбовых шпилек и снимите защитную крышку
вместе с тормозом цепи.
Рис.1 Ослабление гайки прижимной крышки шины
2.
Снимите прижимную крышку шины.
Рис. 2 Снятие прижимной крышки шины
Содержание
- 6 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ; Запрещается; Выхлопные газы двигателя токсичны и могут нанести вред здоровью.
- 9 Знаки безопасности
- 10 УСТРОЙСТВО БЕНЗОПИЛЫ
- 11 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ; Таблица 2. Технические характеристики; Снимите тормоз цепи, для этого потяните ручку тормоза; Рис.1 Ослабление гайки прижимной крышки шины; Снимите прижимную крышку шины.; Рис. 2 Снятие прижимной крышки шины
- 12 Рис. 3 Установка упора Рис. 4 фиксация упора
- 13 Рис. 8. Натяжение цепи болтом механизма затяжки
- 15 ПОДГОТОВКА К РАБОТЕ; Инструкция по смешиванию бензина и масла:; Запрещается курить во время приготовления топливной смеси!
- 17 Рис. 12. Откручивание крышки топливного крана
- 18 Залейте масло для смазки цепи; Рис. 14. Откручивание горловины масляного бака
- 19 Произведите первичную смазку ведомой звездочки шины.; Рис. 15. Отверстие для смазки ведомой звездочки; ЗАПУСК И ОСТАНОВКА ДВИГАТЕЛЯ; Запуск двигателя; Перед каждым пуском проверяйте работоспособность тормоза цепи.
- 21 Рис.20. Запуск двигателя ручкой стартера
- 22 Рис. 22. Запуск двигателя ручкой стартера
- 23 Остановка двигателя:
- 24 СОВЕТЫ ПО РАБОТЕ С БЕНЗОПИЛОЙ
- 27 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ; Система смазки шины и пильной цепи; Рис. 28. Нормальная работа системы смазки цепи
- 28 Рис. 29. Отверстие для смазки ведомой звездочки
- 29 Воздушный фильтр; Рис. 31. Откручивание гайки кожуха воздушного фильтра
- 30 Рис. 33 Извлечение воздушного фильтра
- 31 Рис. 35. Открытие крышки Рис. 36. Извлечение воздушного фильтра; Снимите колпачок высоковольтного кабеля свечи.
- 32 Настройка карбюратора
- 33 Рис.40 Регулировка оборотов
- 34 ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ; Неисправности
- 37 ГАРАНТИЙНОЕ ОБСЛУЖИВАНИЕ; Гарантийные обязательства
- 38 ГАРАНТИЙНЫЙ ТАЛОН; признана годной для эксплуатации.; ГАРАНТИЙНЫЙ ТАЛОН ГАРАНТИЙНЫЙ ТАЛОН ГАРАНТИЙНЫЙ ТАЛОН
- 40 Полный актуальный список сервисных центров Вы так же можете
