29

ПРЕДУПРЕЖДЕНИЕ!

Все  работы  по  обслуживанию

пильной  цепи  производить  в

защитных перчатках.

Для  заточки  пильной  цепи  используется

специальный  круглый  напильник  диаме-

тром  4,8  мм.  Для  более  точной  заточки

цепи  напильник  рекомендуется  устано-

вить  в  специальную  обойму,  на  корпусе

которой  нанесены  справочные  данные

(Рис. 23). Для поперечного пиления дре-

весины  угол  заточки  составляет  25-35°,

для  продольного  пиления  древесины

вдоль  волокон  угол  заточки  составляет

10-15°.

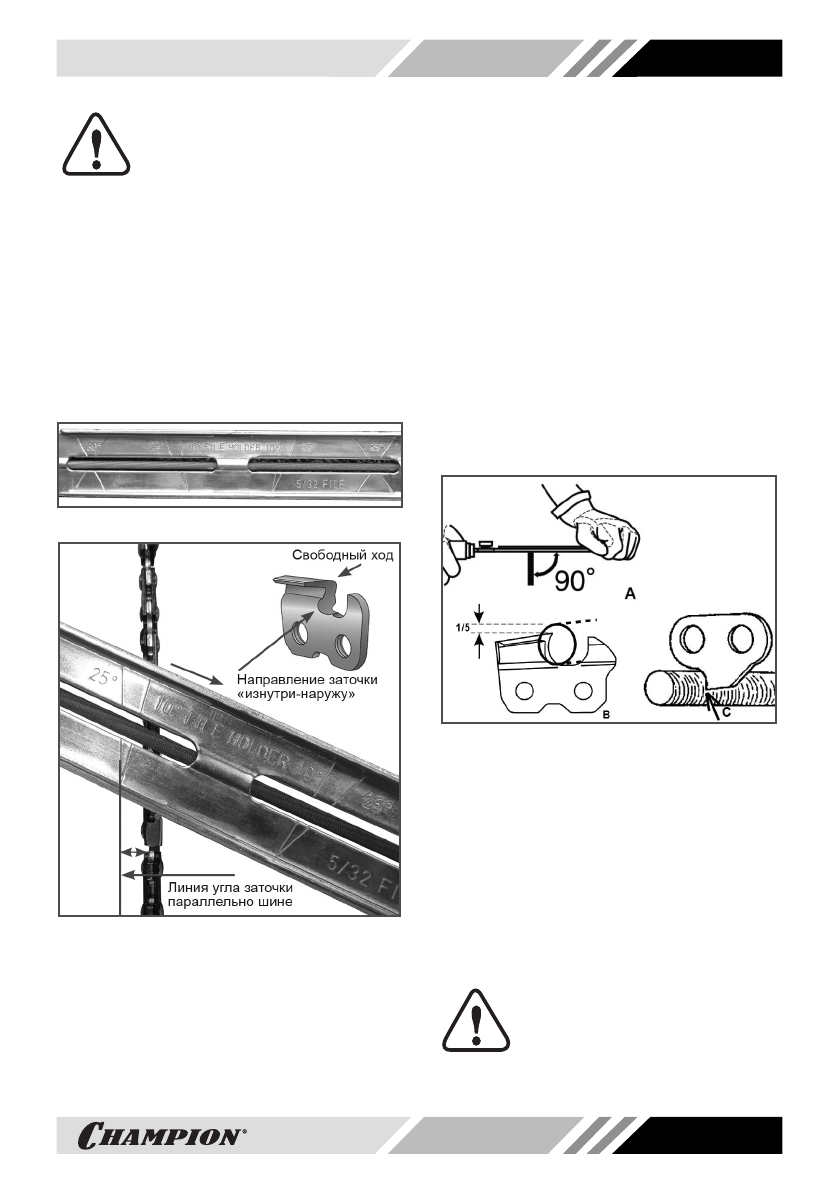

Рис. 23 Линии углов заточки цепи

Рис. 24 Расположение линии угла заточки

Заточку  цепи  с  помощью  обоймы  можно

производить  непосредственно  на  пиле.

Для  этого  очистите  пильную  цепь  от  опи-

лок, установите на шину и произведите на-

тяжку цепи. Заблокируйте цепь с помощью

тормоза.  Сначала  затачиваются  режущие

зубья  одного  ряда  (левые  или  правые).

При правильно подобранной обойме и на-

пильнике  передний  угол  и  угол  верхнего

лезвия  получаются  автоматически.  Для

получения правильного угла заточки, необ-

ходимо  линию  с  соответствующим  углом

заточки  (10º,  25º,30º),  располагать  парал-

лельно  шине  (Рис.  24).  Заточку  цепи  про-

изводите только при движении напильника

вперед,  «изнутри-наружу».  При  движении

напильника назад (на себя), приподнимай-

те его. Напильник регулярно поворачивай-

те  в  оправке,  во  избежание  односторон-

него  износа.  Для  того,  чтобы  длина  зуба

была  одинаковой,  количество  движений

напильником  при  заточке  на  каждом  зубе

и давление на него должно быть одинако-

вым.  Для  заточки  одного  зуба  достаточно

3-4 движений напильником.

Рис. 25 Положение напильника при заточке

При  заточке  цепи  следите  за  тем,  чтобы

между обоймой с напильником и шиной с

цепью выдерживался угол 90º (Рис. 25А).

При  правильно  подобранном  напильнике

и оправке, при заточке цепи 1/5 часть на-

пильника (примерно 20%), должна высту-

пать  над  верхней  гранью  режущего  зуба

(Рис. 25В). Следите за тем, чтобы нижний

край  ведущего  звена  всегда  оста-вался

острым. При наличии заусениц сточите их

круглым напильником (Рис. 25С).

ВНИМАНИЕ!

При  заточке  цепи  следите  за

тем,  чтобы  длина  правого  и

левого  режущего  зуба  была

одинаковой.
