12

4.   Установите пильную цепь как показано

на Рис. 3. При установке цепи следите

за  тем,  чтобы  режущая  кромка  зуба

была расположена вперед по ходу дви-

жения цепи, т.е. по часовой стрелке.

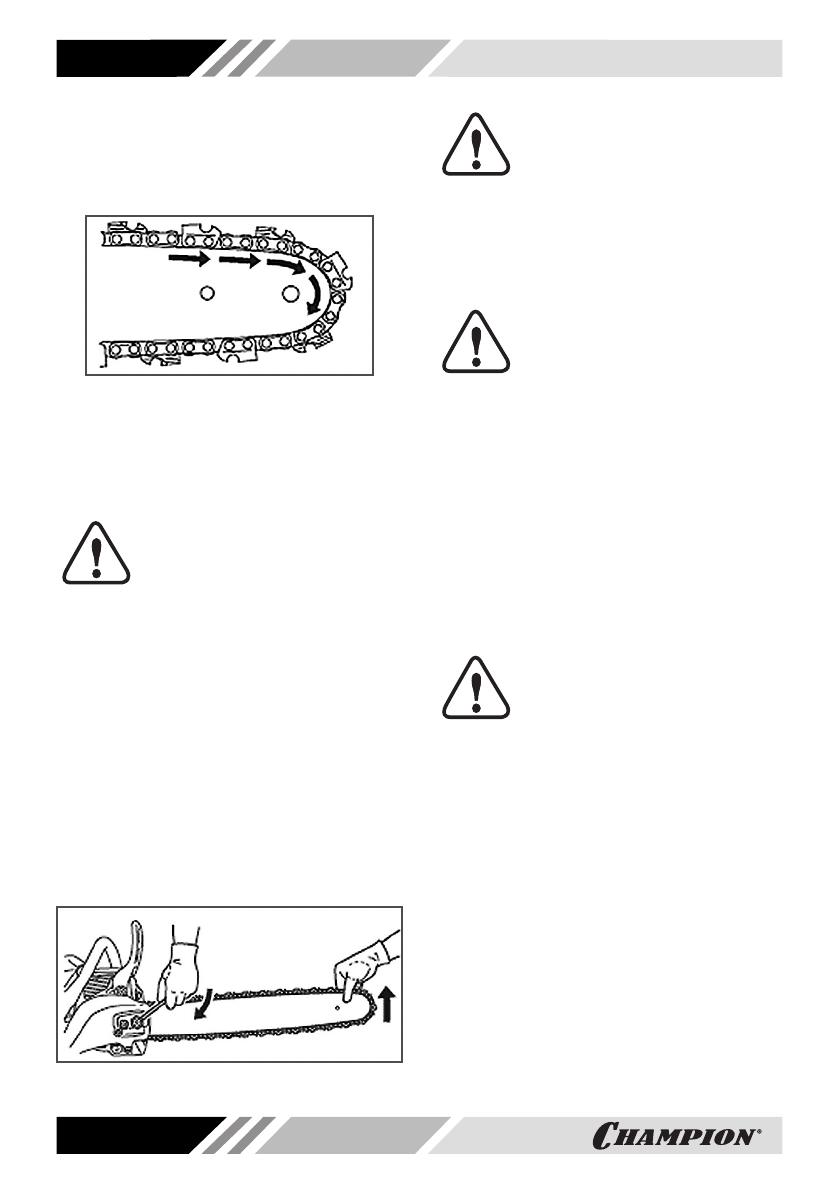

Рис. 3 Установка пильной цепи

5.   Вращая винт натяжителя цепи 7 (Рис.

2) против часовой стрелки, установи-

те  палец  натяжителя  в  крайнее  ле-

вое  положение.  Установите  на  место

крышку шины 3 (Рис. 2).

ВНИМАНИЕ!

При  установке  крышки  следи

-

те за тем, чтобы палец натя

-

жителя  цепи  совпал  с  отвер

-

стием в направляющей шине.

6.   Придерживая  шину  за  передний  ко-

нец,  потяните  ее  вверх  и  закрутите

гайки  крепления  крышки,  не  затяги-

вая ключом.

7.   Протяните рукой цепь вдоль по шине.

Правильно установленная цепь долж-

на свободно передвигаться по шине.

8.  Отрегулируйте  натяжение  цепи  (см.

раздел  «Регулировка  натяжения

цепи) вращая винт натяжителя цепи 7

(Рис. 2) по часовой стрелке.

9.  Затяните  гайки  крепления  крышки

шины ключом.

Рис. 4 Затяжка гаек крепления шины

ВНИМАНИЕ!

При  затяжке  гаек  крепления

крышки  шины  ключом  не  сле

-

дует  прилагать  чрезмерное

усилие.  Достаточно  закрутить  гайку

до касания крышки шины (крышка шины

при  этом  должна  плотно  прилегать  к

корпусу бензопилы) не прилагая усилий.

Затем поверните ключ примерно на 1/8

оборота.

ВНИМАНИЕ!

Затяжка  гайки  крепления

шины  с  чрезмерным  усилием

приведет к повреждению резь

-

бы шпильки или вытягиванию ее из по

-

садочного места в картере двигателя.

Данная неисправность не подлежит ре-

монту по гарантии.

РЕГУЛИРОВКА НАТЯЖЕНИЯ ЦЕПИ

От правильного натяжения цепи зависит

эффективность  пиления,  а  также  срок

службы  ведущей  звездочки,  пильной

цепи и направляющей шины. Натяжение

цепи должно проверяться перед началом

работы, а также при каждой заправке то-

пливом.

ВНИМАНИЕ!

Перед началом регулировки на

-

тяжения  цепи  ослабьте  гайки

крепления  крышки  шины  (при

установке  шины  и  цепи  гайки  не  затя

-

гивайте).  Регулировка  с  затянутыми

гайками приведет к повреждению меха

-

низма  натяжения  цепи  и  не  подлежит

ремонту по гарантии.

1.  Удерживая  шину  за  передний  конец,

приподнимите ее вверх.

2.  Вращайте  винт  натяжителя  цепи  по

часовой стрелке до тех пор, пока цепь

не  будет  плотно  прилегать  к  нижней

части шины (Рис. 5).

3.  Вращайте  шестерню      до  тех  пор,

пока  цепь  не  будет  плотно  прилегать

к  нижней  части  шины,  на  середине

шины  цепь  должна  выходить  из  на-

правляющего  паза  на  высоту  зуба

(Рис 6).
