14

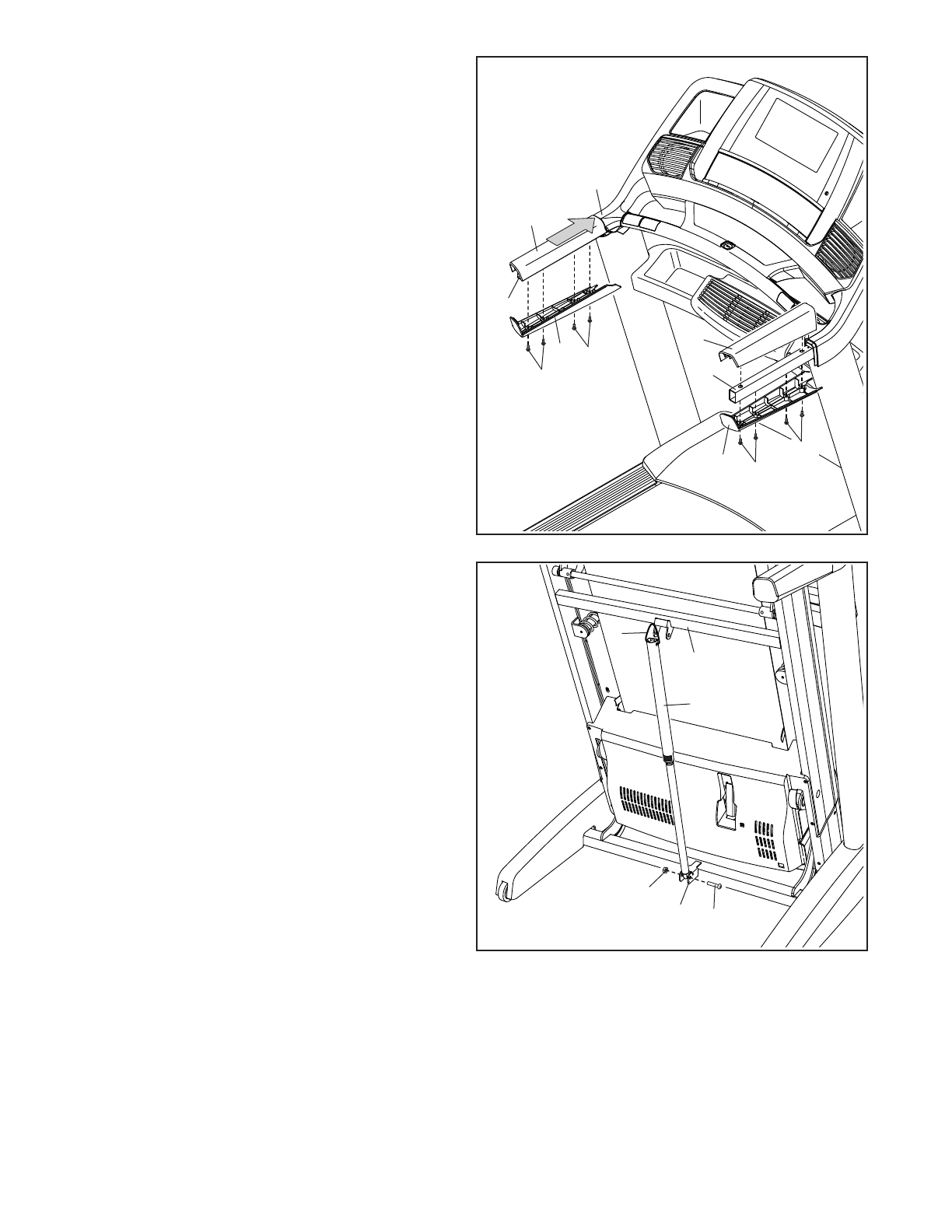

14.

Установите левую накладку поручня (73)

налевый поручень (74). Вставьте два винта с

анкерной головкой #8 x 3/4" (7) в левую

нижнюю накладку поручня (75), левый пору-

чень и верхнюю накладку поручня. Затем

сдвиньте верхнюю и нижнюю накладки в

направлении консоли (J), как показано.

Затем закрутите четыре винта с анкерной

головкой.

Прикрепите  верхнюю  и  нижнюю  накладки

(81,  82)  к  правому  поручню  (74),  как

описано выше.

7

7

7

7

14

82

74

75

74

81

73

J

93

56

3

52

9

P

15

15.

Поднимите раму (52) в указанное положе-

ние. Попросите помощника удерживать

раму до окончания 16 пункта сборки.

Открутите гайку 5/16" (9) и болт 5/16" x

13/4" (3) от кронштейна основания

 (93).

Затем расположите стопорный фиксатор

(56),как показано.

Прикрепите нижний конец стопорного

фиксатора (56) к кронштейну основания (93)

с помощью болта 5/16" x 1 3/4" (3) и гайки

5/16" (9).

Затем поднимите стопорный фиксатор (56)

ввертикальное положение и снимите хомут

(P).
