JAGUAR X-5 «
Инструкция
по
эксплуатации
системы
» © 200
1
5
ВНИМАНИЕ
:
Не
перепутайте
этот
провод
с
тонким
Черным
проводом
антенны
,
который
выходит
из
центрального
блока
системы
отдельно
.
СИНИЙ
И
ЗЕЛЕНЫЙ
ПРОВОДА
–
УПРАВЛЕНИЕ
ЭЛЕКТРОПРИВОДАМИ
ЗАМКОВ
ДВЕРЕЙ
Если
автомобиль
не
оборудован
центральным
замком
или
электроприводами
замков
дверей
,
Вы
можете
установить
прилагаемые
в
комплекте
электроприводы
и
подсоединить
их
к
системе
следующим
образом
:
♦
Подсоедините
СИНИЙ
провод
системы
к
Синему
проводу
отпирания
электропривода
.
♦
Подсоедините
ЗЕЛЕНЫЙ
провод
системы
к
Зеленому
проводу
запирания
электропривода
.
ФИОЛЕТОВЫЙ
ПРОВОД
:
ОТРИЦАТЕЛЬНЫЙ
(250
мА
)
ВЫХОД
НА
ГАБАРИТНЫЕ
ОГНИ
Фиолетовый
провод
замыкается
на
«
массу
»
при
постановке
и
снятии
системы
с
охраны
,
а
также
при
срабатывании
системы
и
используется
для
управления
габаритными
огнями
автомобиля
.
Это
транзисторный
слаботочный
выход
(250
мА
)
и
должен
использоваться
только
для
управления
катушкой
дополнительного
реле
.
Подсоединение
:
Подсоедините
Фиолетовый
провод
к
клемме
# 85
дополнительного
30
А
реле
.

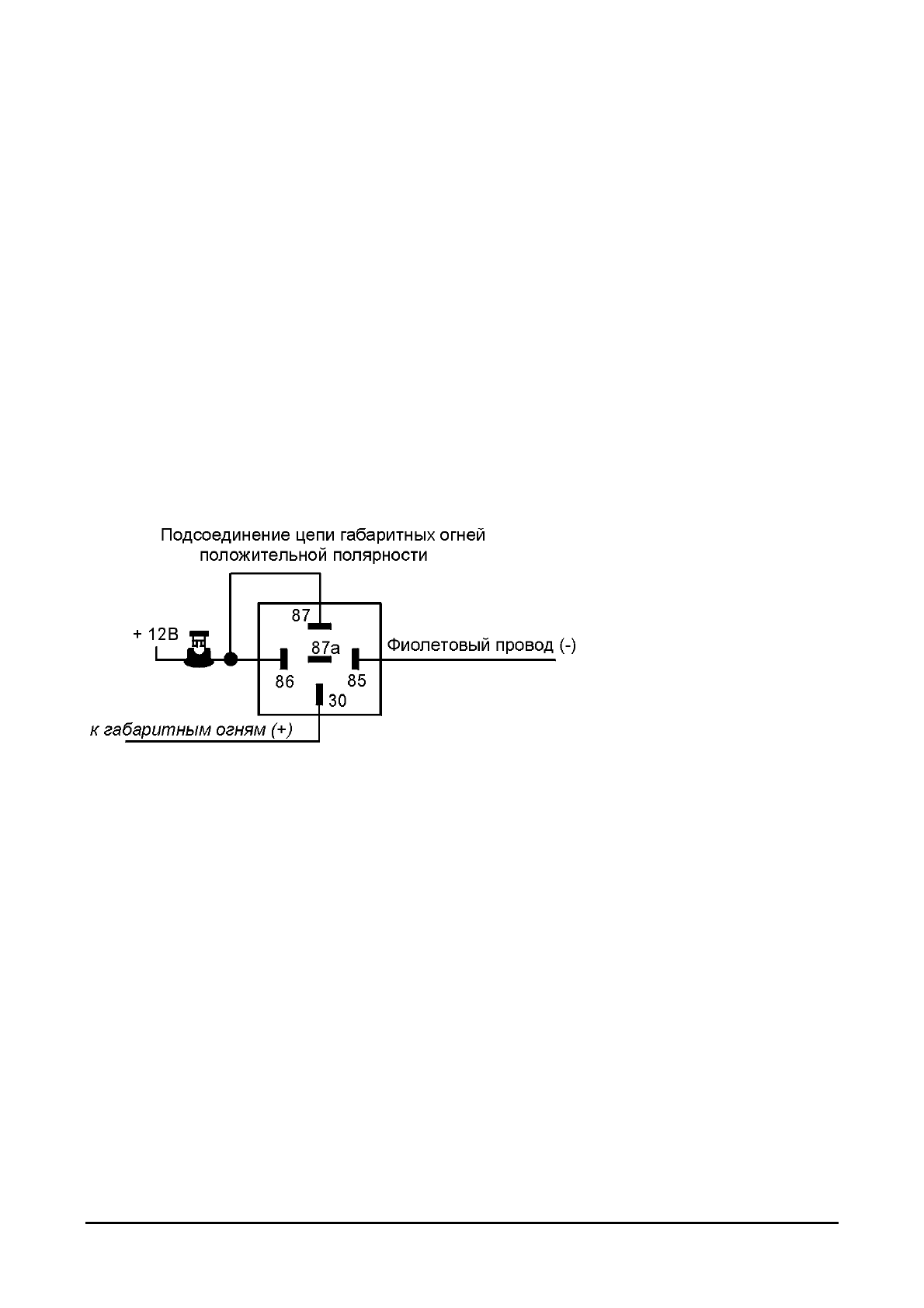

Если
цепь
габаритных
огней
в
автомобиле
положительной
полярности
(
большинство
автомобилей
) –
подсоедините
клеммы
# 86
и
# 87
дополнительного
реле
к
+
1
2
В
через
дополнительный
предо
-
хранитель
1
0A.
Подсоедините
цепь
управ
-
ления
габаритными
огнями
автомобиля
к
клемме
# 30
реле
.
Если
же
цепь
габаритных
огней
в
автомобиле
отрицательной
полярности
(
в
основном
в
автомобилях
японского
производства
) –
подсоедините
клемму
# 86
дополнительного
реле
к
+
1
2
В
через
дополнительный
предохранитель
1
0A,
а
клемму
# 87
реле
–
к
«
массе
».
Подсоедините
цепь
управления
габаритными
огнями
автомобиля
к
клемме
# 30
реле
.
ВНИМАНИЕ
:
не
подсоединяйте
провода
питания
реле
к
Красному
и
Черному
проводам
системы
!
СЕРЫЙ
ПРОВОД
:
ПРОВОД
АВАРИЙНОГО
ОТКЛЮЧЕНИЯ
СИСТЕМЫ
Когда
система
находится
в
режиме
охраны
или
в
режиме
тревоги
(
при
срабатывании
) -
замыкание
Серого
провода
на
«
массу
»
отключит
систему
(
блокировка
двигателя
будет
отключена
и
система
не
будет
срабатывать
от
отрицательного
триггера
).
Таким
образом
,
Вы
можете
отключить
систему
в
том
случае
,
если
брелок
утерян
или
не
работает
.
Для
удобства
Вы
можете
подсоединить
Серый
провод
к
дополнительному
переключателю
Valet (
в
комплект
не
входит
).
Другой
провод
переключателя
Valet
подсоедините
к
массе
.
Если
же
Вы
не
используете
дополнительный
переключатель
Valet –
убедитесь
,
что
Серый
провод
системы
не
будет
случайно
замыкаться
на
«
массу
»
при
эксплуатации
.
ОРАНЖЕВЫЙ
ПРОВОД
:
К
СВЕТОДИОДНОМУ
ИНДИКАТОРУ
(
СИД
)
Проложите
Оранжевый
провод
от
блока
системы
к
месту
установки
Светодиодного
Индикатора
системы
и
подсоедините
его
к
Оранжевому
проводу
СИДа
.
Подсоедините
Красный
провод
СИДа
к
+
1
2
В
.
