5. Желто-красный
провод - провод 2-го дополнительного канала.
-300мА
6. Серо-черный
провод - вход провода тахометра или датчика давления
масла.
Подключить к сигнальному проводу тахометра или к проводу датчика
давления масла (программируется).
7. Сине-красный
провод - “+” вход датчика дверей.
8. Оранжево-белый
провод - “-” вход датчика багажника.
9. Фиолетовый
провод - провод включения функции “Anti-hijack”.
При появлении “-” на этом проводе включается функция “Anti-hijack”.
10. Зелено-черный
провод - провод питания парковочных огней.
Подключается через предохранитель 7,5А.
11. Зелено-желтый
провод - провод питания парковочных огней.
Подключается через предохранитель 7,5А.
12. Черно-белый
провод - программируемая дополнительная блокировка
(нормальнозамкнутая/нормальноразомкнутая).
-300мА
13. Серый
провод - выход сирены.
2А
14. Желто-синий
провод - провод 3-го дополнительного канала или двуша-
гового открытия дверей (программируется).
а) 3-тий дополнительный канал - “-” 300мА
b) Двушаговое открытие дверей - “-” 300 мА
15. Желто-черный
провод - провод дистанционного открытия
багажника.
-300мА, 1 сек
16. Оранжево-фиолетовый
провод - “-” провод ручного тормоза.
Подключается к проводу датчика включения ручного тормоза (для
м ех а н и ч е с ко й ко р о б к и п е р е д а ч ) и л и к с т о п с и г н а л а м ( д л я
автоматической коробки передач) (см. стр. 32) в зависимости от
комплектации а/м.
17. Сине-черный
провод - “-” вход датчика дверей.
18. Оранжево-серый
провод - “-” вход датчика капота.
TOMAHAWK
®

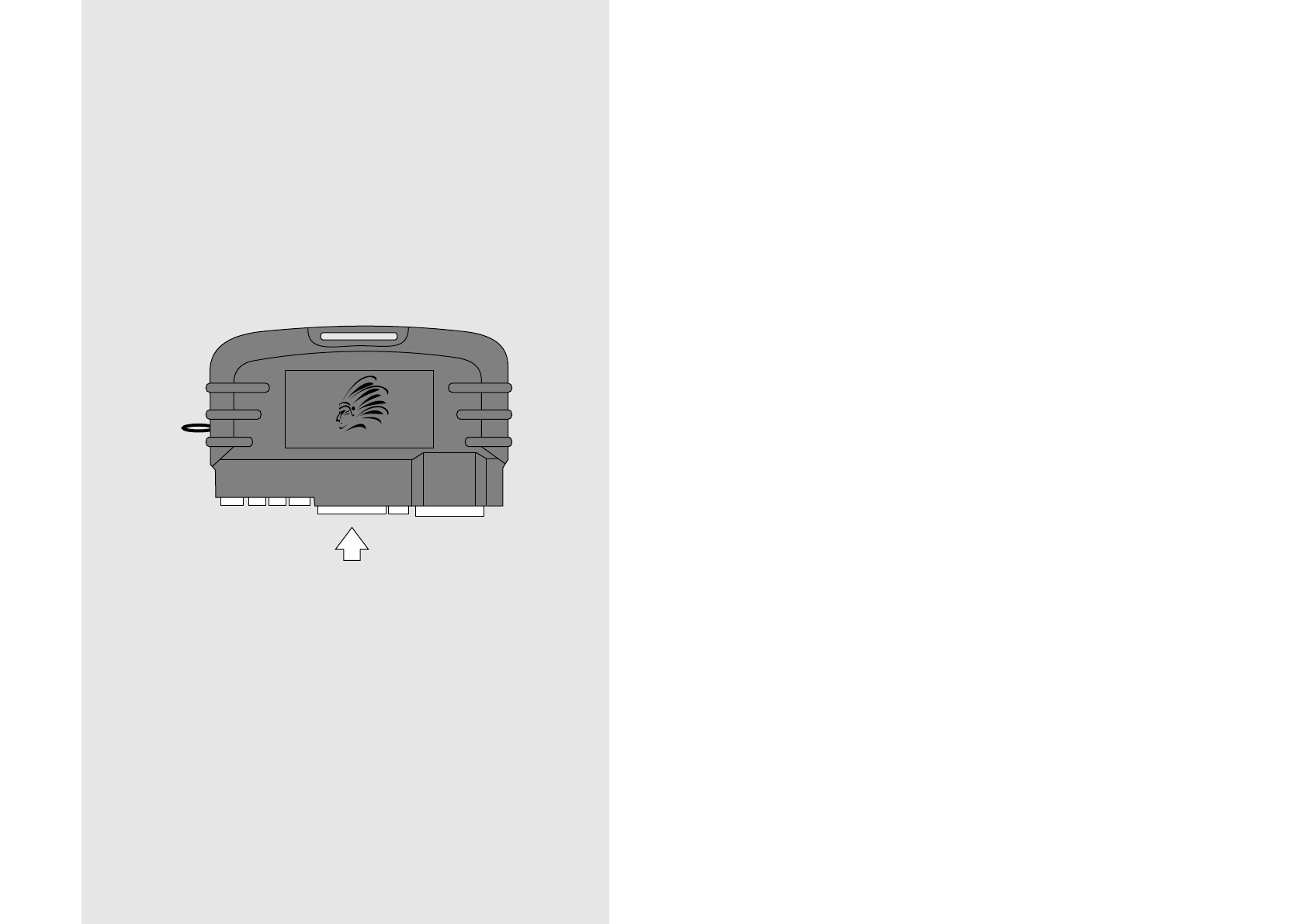

Основной разъем
18 PIN
28
ИНСТРУКЦИЯ ПО УСТАНОВКЕ
TOMAHAWK LR-950LE
