3. Соединение проводов силового разъма
1. Черно-желтый
провод - провод включения стартера (+12В).
Выходной сигнал +12В на реле стартера.
Подключается к проводу на замке зажигания, где появляется +12В в
положении ключа зажигания “Стартер”. Этот сигнал предназначен
для запуска двигателя. Подключите этот провод после реле
блокировки.
2. Синий
провод - Выходной сигнал +12В АСС - вспомогательное
оборудование.
Подключается к проводу на замке зажигания, где появляется +12В в
положении ключа зажигания “АСС” и “Зажигание вкл.”
3. Тонкий красный
провод - провод питания системы (+12В).
Подключается через предохранитель 10А к клемме “+” аккумуляторной
батареи.
4. Толстый
красный
провод - провод питания силовых цепей
дистанцион
-
ного запуска (+12В).
Подключается через предохранитель 40А к клемме “+” аккумуляторной
батареи.
5. Желтый
провод - провод IGN 1,выходной сигнал +12В.
Подключается к проводу на замке зажигания, где появляется +12В в
положении ключа зажигания “Зажигание вкл.”, и не пропадает в
положении ключа зажигания “Стартер”.
6. Зеленый
провод - провод IGN 2, выходной сигнал +12В.
Подключается к проводу на замке зажигания, где появляется +12В в
положении ключа зажигания “Зажигание вкл.”, и пропадает в положении
ключа зажигания “Стартер”, если этот провод присутствует в а/м, на
который устанавливается система.
TOMAHAWK
®

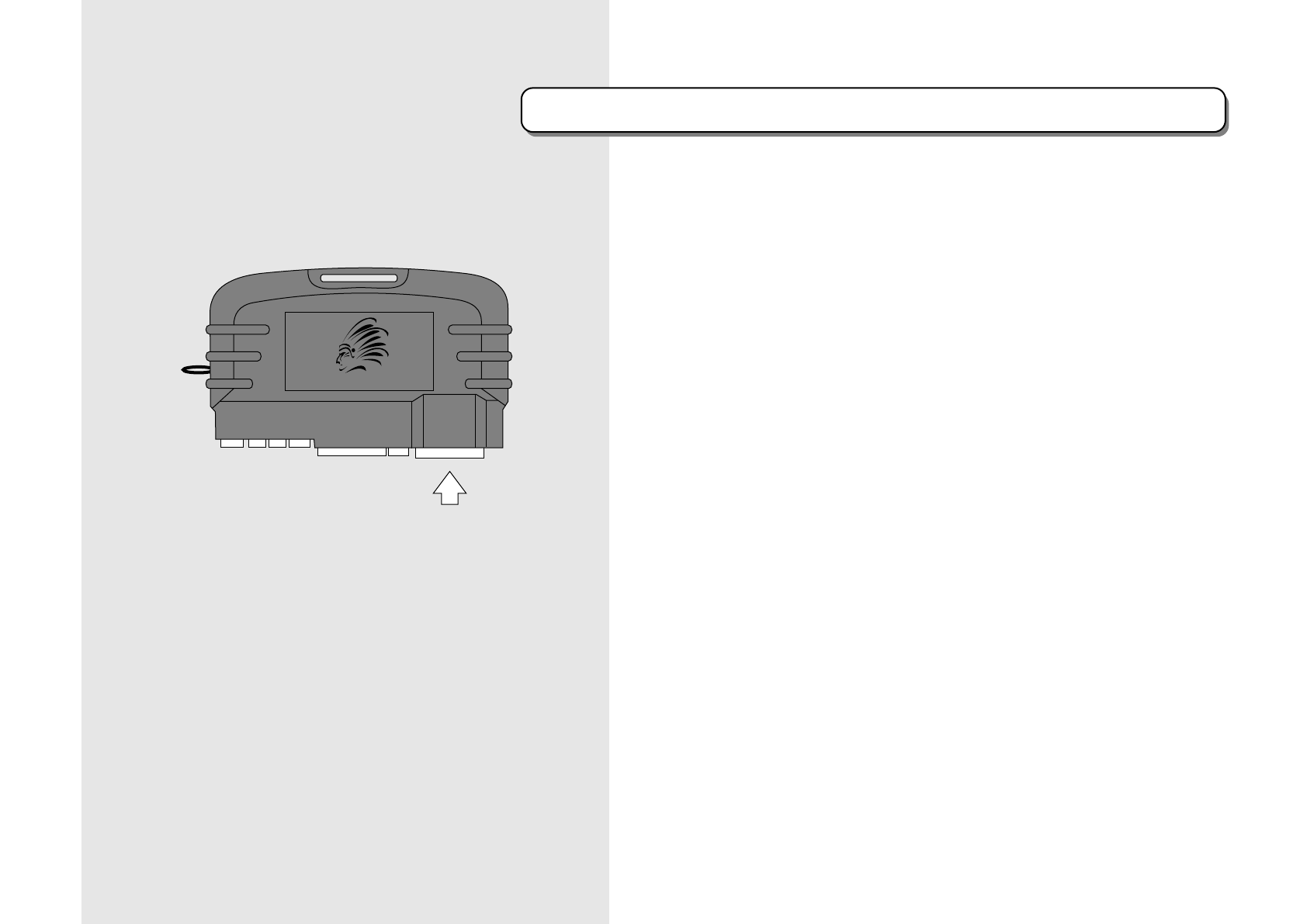

Силовой разъем
дистанционного запуска
6 PIN
26
ИНСТРУКЦИЯ ПО УСТАНОВКЕ
TOMAHAWK LR-950LE
