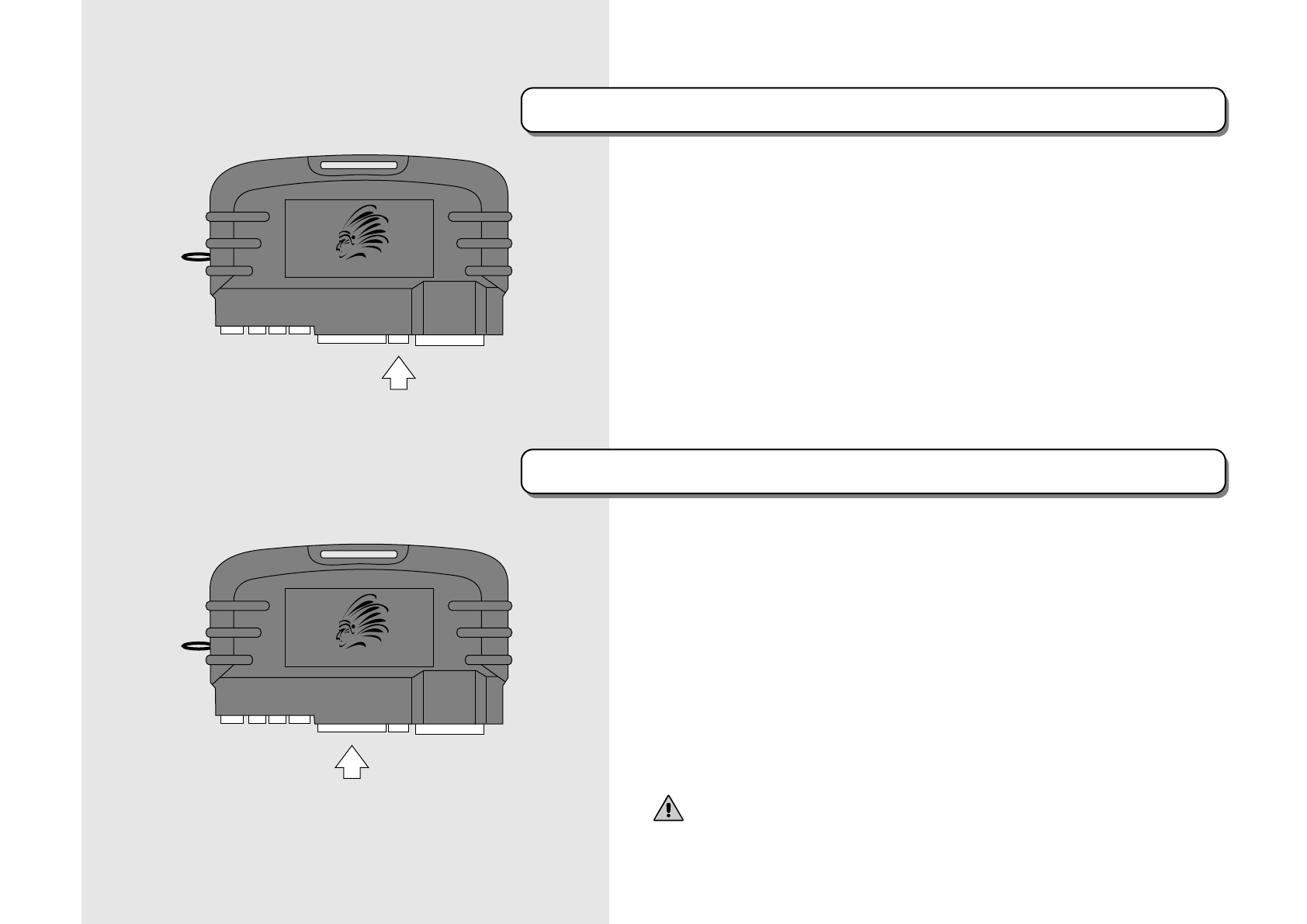

4.  Соединение  проводов  разъема  центрального  замка

1. Синий

  провод  -  центральный  контакт  реле  открывания  центрального

замка.

2. Сине-серый

  провод-  нормально  разомкнутый  контакт  реле  открывания

центрального  замка.

3. Сине-черный

  провод  -  нормально  замкнутый  контакт  реле  открывания

центрального  замка.

4. Зеленый

провод  -  центральный  контакт  реле  закрывания  центрального

замка.

5. Зелено-серый

провод  -  нормально  разомкнутый  контакт  реле  закрыва-

ния  центрального  замка.

6. Зелено-черный

  провод  -  нормально  замкнутый  контакт  реле  закрыва-

ния  центрального  замка.

5.  Соединение  проводов  основного  разъема

1. Черный

  провод  -  “-”  системы.  Обеспечте  прочный  уверенный  контакт.

2. Синий

провод  -  провод  включения  салонного  освещения  или  поднятия

стёкол.

-300мА  при  снятии/постановке    системы  в  охрану  (программируется).

3. Черно-красный

провод  -  выход  IGN  3.

- 3 0 0 м А   в о   в р е м я   п р о ц е д у р ы   д и с т а н ц и о н н о г о   з а п у с ка ,   д л я

организации  дополнительных  цепей  зажигания.  Этот  провод  может
понадобится  если  на  замке  зажигания  а/м  на  который  устанавливается
система  более  двух  цепей  зажигания  или  для  активизации  модулей

обхода  иммобилайзеров.

4. Черно-желтый

  провод  -  провод  реле  блокировки  стартера.

-300мА  после  постановки  системы  в  режим  охраны  и/или  процедуры
дистанционного  запуска  и/или  в  режиме  “Anti-hijack”.

Внимание!

Реле  блокировки  должно  быть  использовано  только  для  блокировки  стартера,

что  исключит  возможность  остановки  двигателя  во  время  движения.

TOMAHAWK

®

Разъем  подключения

центрального  замка

6  PIN

TOMAHAWK

®

Основной  разъем

18  PIN

27

ИНСТРУКЦИЯ  ПО  УСТАНОВКЕ

TOMAHAWK  LR-950LE

Подробнее  об  автосигнализации  TOMAHAWK  LR-950LE  на  сайте  http://intorg.ru
