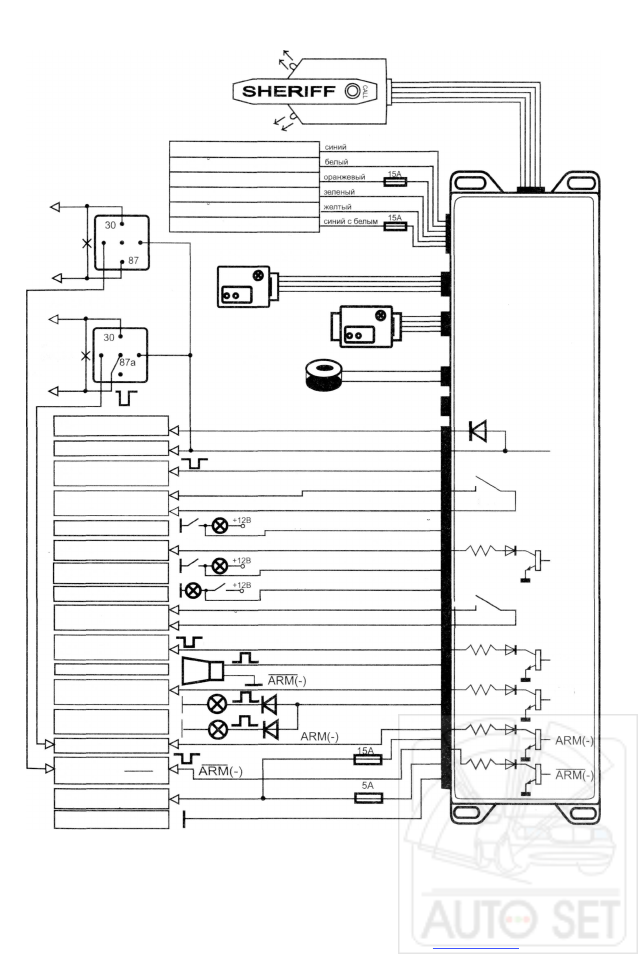

Схема включения ZX-910 SHERIFF
Светодиоды
Антенный модуль
* Выбор функции сервисного канала управления осуществляется
согласно таблице программирования.
** На схеме указаны функции сервисных каналов запрграммированных
по умолчанию (заводская установка).
- 3 1
-
Н.З. контакт реле отпирания
ОБЩИЙ контакт реле отпирания
Н.Р. контакт реле отпирания
Н.З. контакт реле запирания
ОБЩИЙ контакт реле запирания
Н.Р. реле блокировки
Н.Р. контакт реле запирания
Дополнительный датчик
цепь
разрыва
Н.З. реле блокировки
Двухзоновый
датчик удара
Кнопка Valet/
Секретный Код
цепь
разрыва
желтый с черным
желтый
темно-зеленый с красным
I G N 2
I G N 1 к замку зажигания
Доп. входной триггер
INST2(-) /спидометр
зеленый с черным
Упр.сервис.канал
СНЗ
с прогр. логикой
С Н З
(вых. вежл. подсв.=20с)**
зеленый с красным
DOOR(-)
коричневый
темно-синий
темно-зеленый с коричнев.
С Н 2 ( Т х у п р . вых.=1с)
DOOR(+)
фиолетовый
Концевик Двери (-)
Упр.сервис.канал
СН2
с прогр. логикой
Входной триггер
капот/баг. INSTK-)
Концевик Двери (+)
синий с черным
синий с красным
зеленый с белым
белый с черным
серый
белый
(ТУРБОТАИМЕР**)
(имп. 1 сек при постановке**)
Сервисный канал
СН6
с программир. логикой
Сервисный канал
СН4
с программир. логикой
СИРЕНА
Сервисный канал
СН5
с программир. логикой
ГАБАРИТЫ
Блокировка с Н.З. реле
красный
оранжевый
черный с белым
красный с белым
красный
Канал блокировки с
Н.Р. реле
A R M ( - )
Питание системы
и цепей габаритов
черный
МАССА автомобиля
СH 5
СН4
СН6
СН2
СНЗ
