Если же цепь управления габаритными огнями отрицательной полярности (как в большинстве автомо-
билей японского производства), отсоедините Красный/Белый провод системы с предохранителем от
Красного провода системы, нарастите его и подсоедините к +12 В аккумулятора. Подсоедините Красный
провод к "массе". После этого подсоедините 2 Белых провода непосредственно к цепям управления
правыми и левыми габаритными огнями автомобиля.
ТЕМНО-СИНИЙ ПРОВОД 2:
ПРОВОД ВЫБОРА ПОЛЯРНОСТИ СИГНАЛА СИЛОВОГО ВЫХОДА ДО-
ПОЛНИТЕЛЬНОГО КАНАЛА СИСТЕМЫ
Подсоединение данного провода определяет полярность сигнала силового выхода дополнительного ка-
нала системы (см. Темно-Синий провод 1 выше)
Подсоединение:
a) Для того, чтобы силовой выход дополнительного канала был отрицательной полярности, подсоеди-
ните Темно-Синий провод 2 к массе.
b) Для того, чтобы силовой выход дополнительного канала был положительной полярности, подсоеди-
ните Темно-Синий провод 2 к +12В через предохранитель.
ПОДСОЕДИНЕНИЕ ДОПОЛНИТЕЛЬНЫХ РАЗЪЕМОВ СИСТЕМЫ
2 ТОЛСТЫХ ЧЕРНЫХ ПРОВОДА:
ВЫХОДЫ ВСТРОЕННОГО НОРМАЛЬНО РАЗОМКНУТОГО РЕЛЕ
БЛОКИРОВКИ СТАРТЕРА (ЗОА)
Подсоединение:
Перережьте провод, идущий от замка зажигания к соленоиду стартера автомобиля (на
этом проводе должно появляться напряжение +12В, когда ключ зажигания находится в положении "ЗА-
ПУСК", и напряжение ОВ, когда ключ зажигания находится в положении "ВЫКЛ"). Подсоедините ту часть
обрезанного провода, которая идет от замка зажигания, к одному толстому Черному проводу, а другую
часть обрезанного провода, идущую от стартера, подсоедините ко второму толстому Черному проводу.
4-КОНТАКТНЫЙ БЕЛЫЙ РАЗЪЕМ:
2-УРОВНЕВЫЙ ДАТЧИК УДАРА
Проложите Красный, Черный, Зеленый и Синий провода, оканчивающиеся 4-контактным белым разъе-
мом, от датчика удара; входящего в комплект системы, к основному блоку системы и подсоедините его с
одной стороны к датчику удара, а с другой - к белому 4-контактному разъему на блоке системы.
2-КОНТАКТНЫЙ БЕЛЫЙ РАЗЪЕМ:
СВЕТОДИОДНЫЙ ИНДИКАТОР
Проложите Красный и Синий провода, оканчивающиеся 2-контактным белым разъемом, от СИДа к ос-
новному блоку системы и подсоедините его к белому 2-контактному разъему на блоке системы.
2-КОНТАКТНЫЙ СИНИЙ РАЗЪЕМ:
КНОПОЧНЫЙ ВЫКЛЮЧАТЕЛЬ VALET
Проложите Серый и Черный провода, оканчивающиеся 2-контактным синим разъемом, от кнопочного
выключателя Valet к основному блоку системы и подсоедините его к синему 2-контактному разъему на
блоке системы.

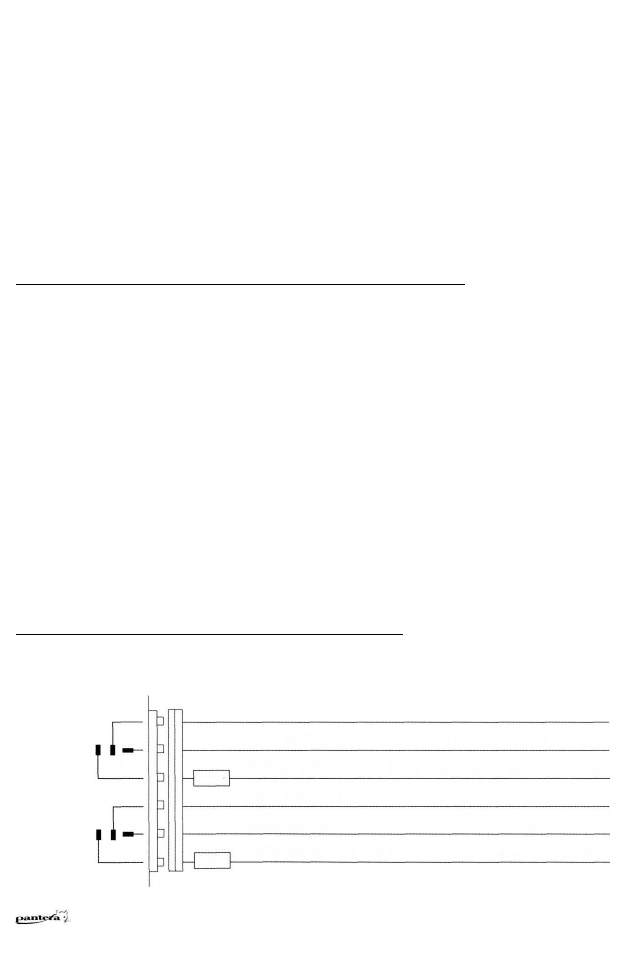

6-КОНТАКТНЫЙ Р А З Ъ Е М :
У П Р А В Л Е Н И Е З А М К А М И Д В Е Р Е Й
Синий/Черный, Синий/Белый, Синий/Красный, Зеленый/Черный, Зеленый/Белый и Зеленый/Красный,
провода, оканчивающиеся 6-контактным разъемом, предназначены для подсоединения встроенных реле
управления замками дверей. Функции каждого из этих проводов показаны ниже:
Реле
отпирания
Реле
запирания
PANTERA SLK-4i
© 2004 Saturn High-Tech, Inc. USA
5
Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника.
www.AutoSet.ru
30
87
87a
87
87a
30
15A
15A
ЗЕЛЕНЫЙ/ЧЕРНЫЙ - Н.З. контакт (#87а) реле отпирания
ЗЕЛЕНЫЙ/БЕЛЫЙ - общий контакт (#30) реле отпирания
ЗЕЛЕНЫЙ/КРАСНЫЙ - Н.Р. контакт (#87) реле отпирания
СИНИЙ/ЧЕРНЫЙ - Н.З. контакт (#87а) реле запирания
СИНИЙ/БЕЛЫЙ - общий контакт (#30) реле запирания
СИНИЙ/КРАСНЫЙ - Н.Р. контакт (#87) реле запирания
