Р Е К О М Е Н Д А Ц И И П О У С Т А Н О В К Е С И С Т Е М Ы P A N T E R A SLK-4i
Н А А В Т О М О Б И Л И В А З

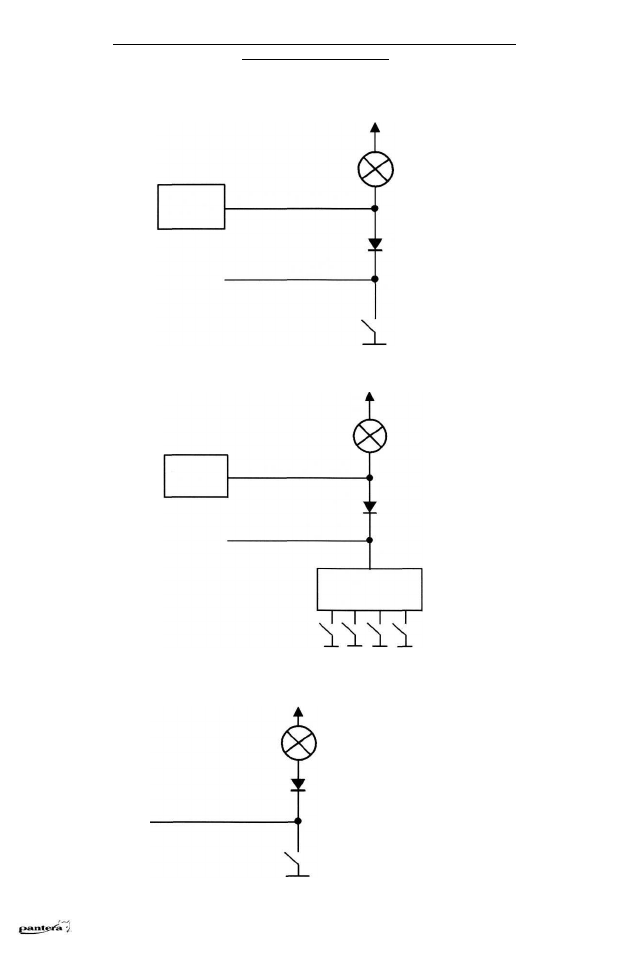

1. Рекомендуемая схема подключения КОРИЧНЕВОГО провода системы ("отрицательный триггер две-
ри") к проводке автомобилей ВАЗ семейства 2109, 2123, оснащенных иммобилайзерами АПС-4 или
АПС-6:
плафон
освещения
салона
диод Imах=1А
2.
Рекомендуемая схема подключения КОРИЧНЕВОГО провода системы ("отрицательный триггер две-
ри") к проводке автомобилей ВАЗ семейств 2110 и 2115, оснащенных иммобилайзерами АПС-4:
Белый-Черный
3. Рекомендуемая схема подключения ТЕМНО-ЗЕЛЕНОГО провода системы ("отрицательный триггер
капота/багажника") к подкапотной лампе автомобилей ВАЗ семейств 2109, 2115, 2123 или лампе осве-
щения багажника автомобилей ВАЗ семейства 2115:
подкапотная лампа
выключатель подкапотной
лампы (выключатель лампы
освещения багажника)
PANTERA SLK-4i
© 2004 Saturn High-Tech, Inc. USA
L I U 4 I 0 0 0
выключатель
освещения
плафона
КОРИЧНЕВЫЙ
АПС-4
Зеленый-Черный
+ 1 2 В
диод Imах=1А
КОРИЧНЕВЫЙ
Зеленый-Черный
плафон
освещения
салона
+ 12В
АПС-4
БСК
выключатели
освещения
плафона
ТЕМНО-ЗЕЛЕНЫЙ
диод Imax=1A
16
