1) Штатная функция Темно-Синего провода -

 "выход дополнительного канала системы"

 Тип вы-

хода дополнительного канала в этом случае может быть запрограммирован при установке системы (про-
граммируемая функция # 12) как:

•

 импульсный"

 сигнал, активизируемый при нажатии и удерживании кнопки 2 передатчика в течение

3 секунд на 1 секунду или на все время, пока кнопка 2 передатчика удерживается в нажатом поло-
жении, но не более 25 секунд;

•

 "постоянный"

 сигнал, активизируемый при нажатии и удерживании кнопки 2 передатчика в тече-

ние 3 секунд и работающий до следующего нажатия и удерживания кнопки 2 передатчика в течение
3 секунд.

В любом из описанных выше случаев:

- выход дополнительного канала системы может быть активизирован при включенном или при выклю-

ченном режиме охраны, но

 только при выключенном зажигании;

-

 для того, чтобы работа дополнительных устройств, управляемых дополнительным каналом, не вызы-

вала срабатывания системы, система автоматически отключит вход датчика удара (и вход зажигания

- если канал запрограммирован как "постоянный") на все время, пока выход дополнительного канала

активизирован, плюс еще дополнительно на 3 секунды.

Чаще всего выход дополнительного канала используется для дистанционного открывания электрическо-
го замка крышки багажника (если автомобиль им оборудован) или для управления различными иными

дополнительными устройствами

Подсоединение:

 Вы можете подсоединять Темно-Синий провод непосредственно к сильноточным це-

пям замка багажника, к некоторым устройствам дистанционного запуска двигателя и к иным дополни-
тельным устройствам. Выбор полярности выхода дополнительного канала системы определяется под-
соединением Темно-Синего провода 2 системы - к +12В через предохранитель для выхода дополни-

тельного канала положительной полярности, или к массе для выхода дополнительного канала отрица-
тельной полярности.

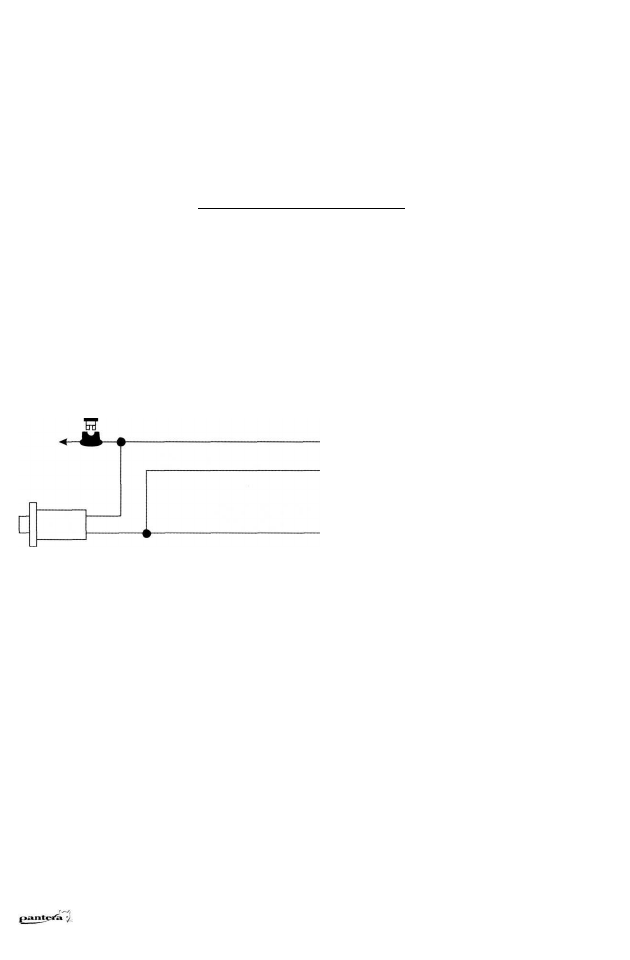

Для дистанционного отпирания замка багажника

подсоедините Темно-Синий провод 1 и Темно-
Синий провод 2 системы как показано на схеме.

2) Если автомобиль оборудован электрическими стеклоподъемниками, Темно-Синий провод системы
может быть запрограммирован как

 "выход для закрывания окон автомобиля"

 (программируемая

функция # 13) и тогда на этот провод будет подаваться постоянный сигнал в течение 30 секунд после
постановки системы на охрану с помощью брелка-передатчика.

Для того, чтобы работа электрических стеклоподъемников не вызвала срабатывания системы, система

автоматически отключит вход датчика удара на все время, пока данный выход активизирован + еще 3
секунды.

Подсоединение:

 Найдите провод штатного модуля управления электрическими стеклоподъемниками

автомобиля, при замыкании которого на массу происходит закрывание окон. Подсоедините Темно-Синий

провод 1 к данному проводу. Подсоедините Темно-Синий провод 2 системы к массе. В том случае, если

для закрывания окон необходим сигнал положительной полярности, подсоедините Темно-Синий провод
2 к постоянному питанию +12В через предохранитель.

3) Темно-Синий провод может быть также запрограммирован как

 "выход для управления пейджером'

(программируемая функция  # 1 3 ) . В этом случае он также уже более не управляться при нажатии кнопки
2 передатчика, вместо этого на Темно-Синий провод будет подаваться постоянный сигнал только при
срабатывании системы.

Подсоединение:

 Подсоедините Темно-Синий провод 1 к проводу триггера дополнительного пейджера.

Подсоедините Темно-Синий провод 2 системы к массе в том случае, если пейджер управляется отрица-

тельным триггером, или к постоянному питанию +12В через предохранитель в том случае, если пейджер
управляется положительным триггером.
