Кнопка
отпирания
замка
багажника
+12В
Предохранитель
10А

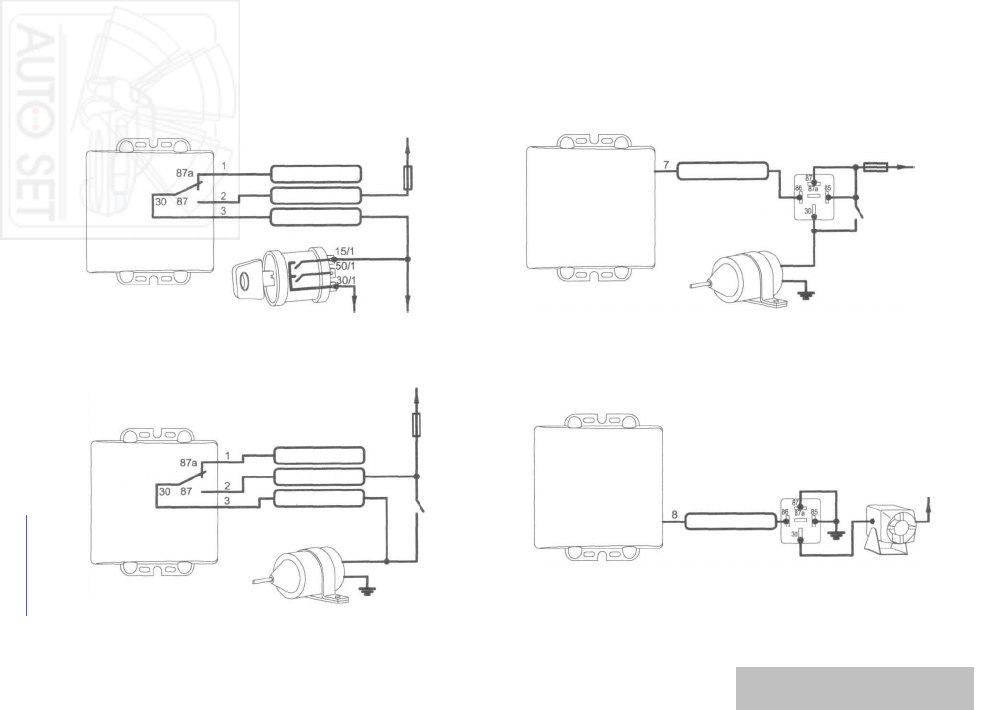

Схема подключения соленоида замка багажника
через таймерный канал №1
Реле
Соленоид
замка багажника
Зеленый
разъем Х1
Рис. 15
Схема подключения сирены (пейджера)
с током потребления более ЗА
Реле
I имп > ЗА
+12В
Фиолетовый
разъем Х1
Рис. 17
пейджер подключается аналогично к выводу 9 разъема Х1 (розовый)
Установка системы
Рис. 16
Кнопка
отпирания
замка
багажника
+12В
Предохранитель
10А
Схема подключения соленоида замка багажника
через таймерный канал №2
разъем Х5
Соленоид
замка багажника
Реле тамерного
канала №2
ЮАмакс
Серый/Белый
Серый/Коричн
Серый/Оранж
Рис. 14
к блоку зажигания
Предохранитель
10А
+12В
+12В
Пример схемы для реализации функции поддержки зажигания
с помощью Таймерного канала №2 (при программировании
назначить таймерный канал для выполнения этой функции)
Реле тамерного
канала №2
10А макс
разъем Х5
Серый/Белый
Серый/Коричн
Серый/Оранж
