Установка с
истемы

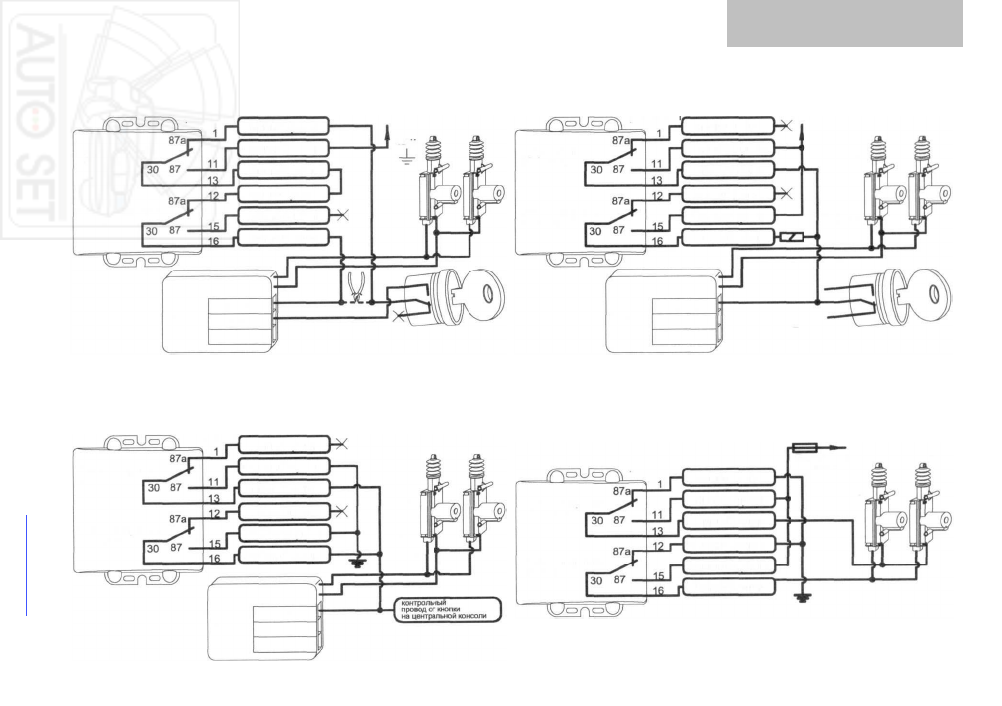

Схема подключения к блоку ЦЗ где для запирания
требуется напряжение +12В , а для отпирания +5В :
FORD PROBE (MAZDA 626)
Резистор
4,7 кОм
+12В
Датчик-
переключатель
в мастер-замке
Управление
Блок ЦЗ
Зелен/Белый
Зелен/Коричн
Зелен/Оранж
Синий/Белый
Синий/Коричн
Синий/Оранж
Реле запирания
10 А макс
Реле отпирания
10 А макс
Рис.
7
Схема подключения 2-проводных дверных
замков с инверсией полярности
Предохранитель
5А на один замок
+ 12В
Зелен/Белый
Зелен/Коричн
Зелен/Оранж
Синий/Белый
Синий/Коричн
Синий/Оранж
разъем Х1
Реле запирания
10 А макс
Реле отпирания
10 А макс
Рис.
9
Рис.
8
Схема подключения к блоку ЦЗ где для запирания и отпирания
требуется отрицательный импульс управления : MERCEDES ML
(провод от кнопки управления на центральной консоли)
Управление
Блок ЦЗ
Зелен/Белый
Зелен/Коричн
Зелен/Оранж
Синий/Белый
Синий/Коричн
Синий/Оранж
Реле запирания
10 А макс
Реле отпирания
10 А макс
разъем Х1,
Рис.
6
Датчик-
переключатель
в мастер-замке
+12В
Схема подключения к блоку ЦЗ где для отпирания
требуется отрицательный или положительный импульс
а для запирания состояние "разомкнуто"
Зелен/Белый
Зелен/Коричн
Зелен/Оранж
Синий/Белый
Синий/Коричн
Синий/Оранж
Отпирание
Управление
разъем Х1
Блок ЦЗ
Реле запирания
10 А макс
Реле отпирания
10 А макс
разъем X1
