Замок
в водительской
двери

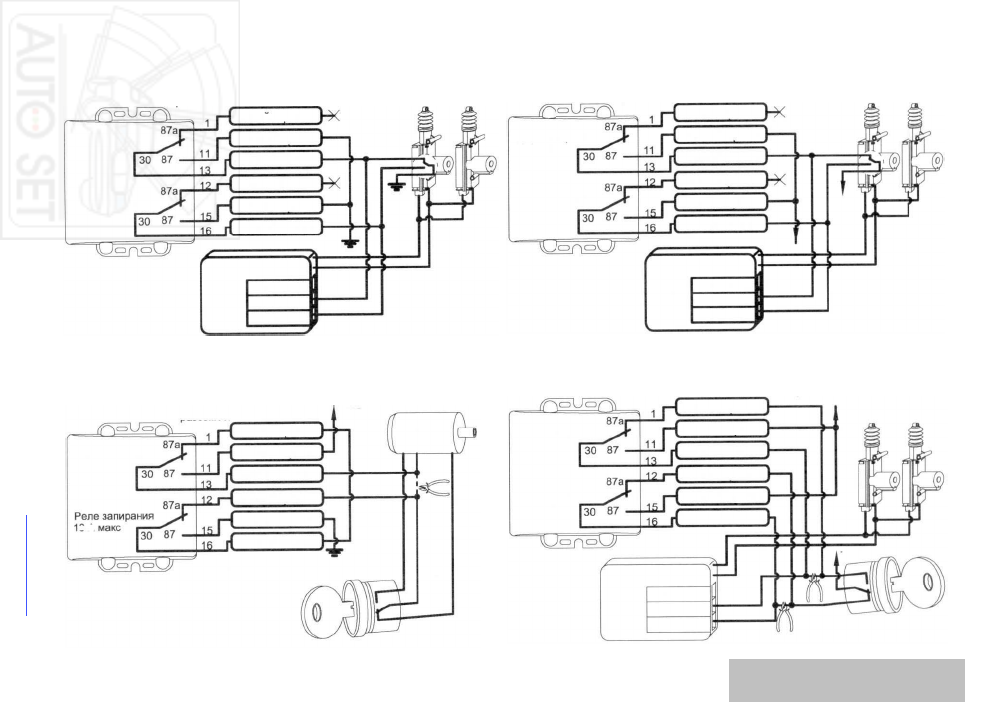

Схема подключения к блоку ЦЗ с управлением
импульсами положительной полярности
Рис.3
Реле отпирания
10 А макс
Реле запирания
10 А макс
разъем Х1
Блок ЦЗ
Запирание
Отпирание
Управление
Зелен/Белый
Зелен/Коричн
Зелен/Оранж
Синий/Белый
Синий/Коричн
Синий/Оранж
+12В
+12В
Установка систмы
Рис.5
Реле отпирания
10 А макс
Реле запирания
10 А макс
разъем Х1
Схема подключения к блоку ЦЗ с управлением импульсами
положительной полярности и есть мастер-переключатель
в водительской двери : CHRYSLER, MERCURY SABLE
Зелен/Белый
Зелен/Коричн
Зелен/Оранж
Синий/Белый
Синий/Коричн
Синий/Оранж
Запирание
Отпирание
Управление
Блок ЦЗ
+12В
датчик-
переключатель
в мастер-замке
Рис.4
компрессор
Схема подключения в автомобилях с
пневмоэлектрическим компрессором
центрального замка : AUDI, MERCEDES
+12В
Установить длительность
импульса 5 сек.
(см. программирование системы)
35
Реле отпирания
10 А макс
<
z
Датчик-
переключатель
в мастер-замке
Зелен/Белый
Зелен/Коричн
Зелен/Оранж
Синий/Белый
Синий/Коричн
Синий/Оранж
Реле отпирания
10 А макс
Реле запирания
10 А макс
Схема подключения к блоку ЦЗ с управлением
импульсами отрицательной полярности
Замок
в водительской
двери
Рис.2
Блок ЦЗ
Запирание
Отпирание
Управление
Зелен/Белый
Зелен/Коричн
Зелен/Оранж
Синий/Белый
Синий/Коричн
жнеао/ииниэ
+ 12B
