Подробное руководство - www.manuals.alarmtrade.ru
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
АВТОМОБИЛЬНАЯ ОХРАННО-СЕРВИСНАЯ СИСТЕМА PANDECT X-1800
ДОПОЛНИТЕЛЬНЫЕ УСТРОЙСТВА
Модуль расширения RMD-8 (схема см. стр. 24)
Модуль расширения RMD-8 предназначен для совместного использования с автомобильны-
ми охранными системами платформы Pandora 5000 PRO, и Pandect X- серии. RMD-8 позволяет
существенно расширить возможности систем и предоставляет возможность подключения к
силовым цепям автомобиля (до 20А), добавляет 8 дополнительных таймерных каналов (CH) и 4
аналоговых входа.
Основной задачей модуля RMD-8 является реализация функции автоматического запуска
двигателя по аналоговой схеме подключения, когда отсутствует возможность реализовать
функции автоматического и дистанционного запуска двигателя посредством подключения к
цифровым шинам автомобиля.
Так же модуль обеспечивает контроль основных параметров необходимых для корректной
и безопасной работы двигателя: температура и обороты двигателя, контроль свечей накала, со-
стояние лампы масла/зарядки и ручника/нейтрали.
Наименование параметра
Значение
Ток потребления, мА
не более 7
Напряжение питания, В
9..15
Диапазон рабочих температур
от -40°C до +85°C
Максимальный ток нагрузки, коммутируемый по выходу
RMD CH1 (+)
1А
RMD CH2 (+)
1А
RMD CH3 (-)
200 мА
RMD CH4 (-)
200 мА
RMD CH5 (-)
200 мА
RMD K1
20 А
RMD K2
20 А
RMD K3
20 А
Допустимая амплитуда тахометрического сигнала
3..300 В
Габаритные размеры
45,5х44х17 мм

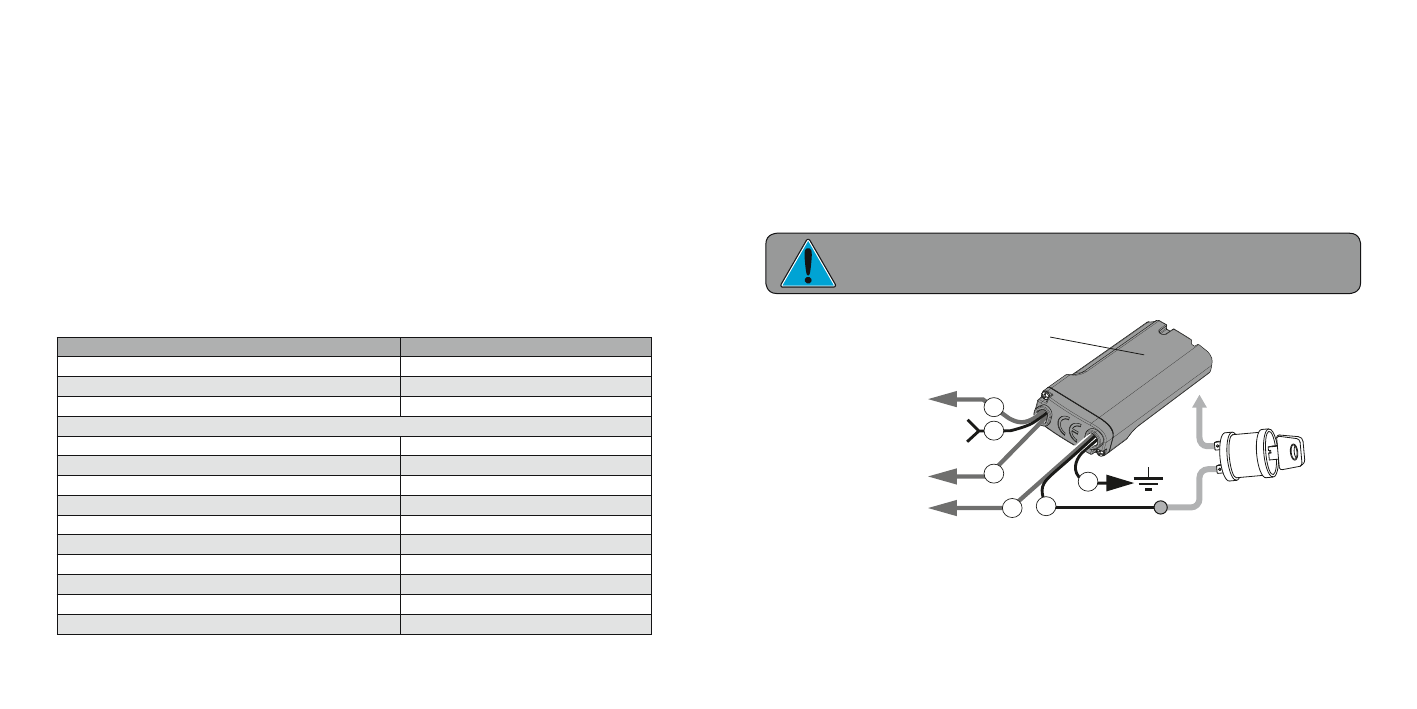

Радиореле блокировки
Для Pandect X-1800 опционально доступно радиореле блокировки ВТR-101. Радиореле
блокировки со встроенным акселерометром допускается располагать в моторном отсеке.
При этом недопустимо экранировать зону встроенной антенны 2,4 ГГц. Необходимо обеспе-
чить жесткое крепление к кузову автомобиля или неподвижным жгутам проводов. Запрещено
прятать в жгуты проводов.
Для экономии энергопотребления питание радиореле подключается на зажигание. Реле име-
ет полную контактную группу с логикой нормально замкнутой блокировки. Радиореле осущест-
вляет блокировку при наличии несанкционированного перемещения автомобиля.
ВНИМАНИЕ! ЗАПРЕЩЕНО РАЗМЕЩАТЬ РАДИОРЕЛЕ НЕПОСРЕДСТВЕННО НА
ДВИГАТЕЛЕ!
2
5
1
4
3
NO
NC
COM
программирование
6
Антенна 2,4 Ghz
+12V
