KGB FX-3 «
Инструкция
по
эксплуатации
и
установке
системы
» ©
Saturn
Marketing
Ltd.
34
УСТАНОВКА
И
ПОДСОЕДИНЕНИЕ
АВТОСИГНАЛИЗАЦИИ
ПОДКЛЮЧЕНИЕ
К
СОЛЕНОИДУ
ОТПИРАНИЯ
БАГАЖНИКА
Сигнализация
имеет
выход
для
дистанционного
отпирания
багажника
(
жёлто
-
чёрный
провод
).

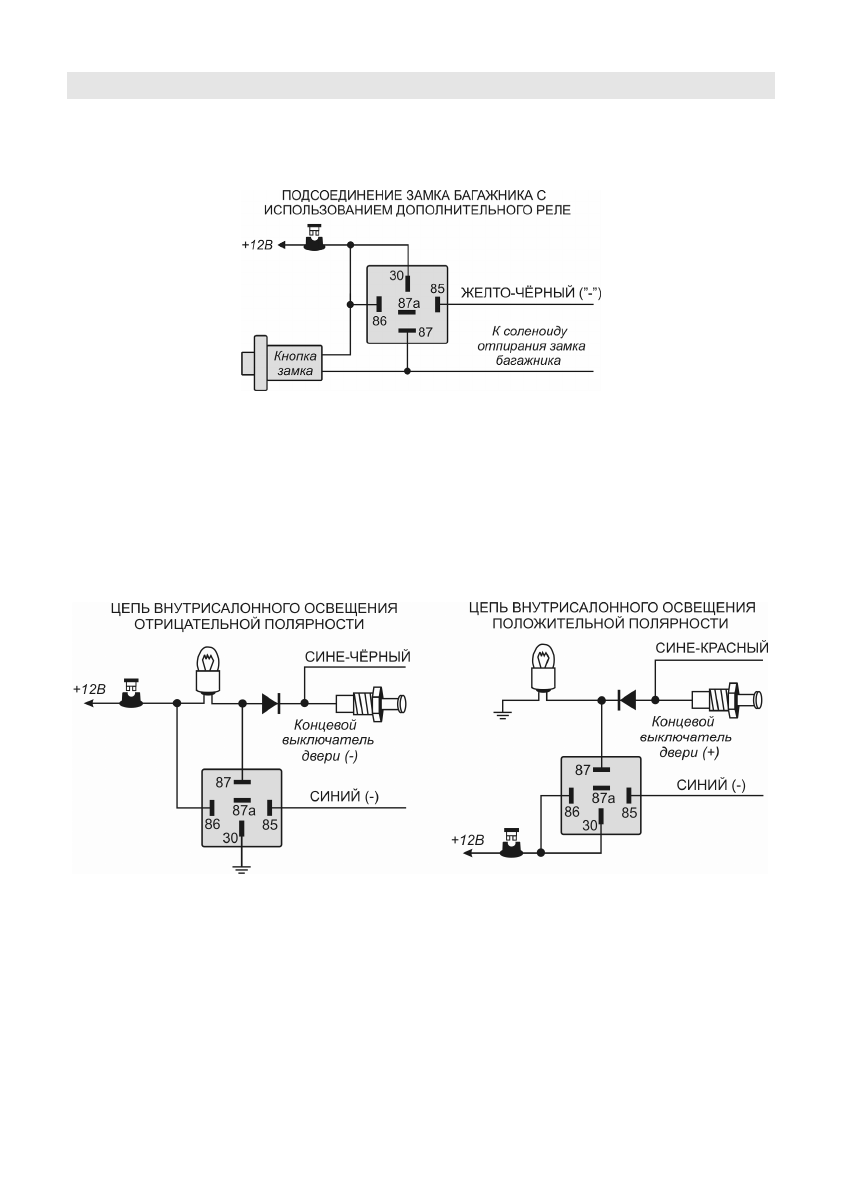

Пример
схемы
подключения
показан
на
рисунке
.
ПОДКЛЮЧЕНИЕ
К
САЛОННОМУ
ОСВЕЩЕНИЮ
Синий
провод
системы
может
использоваться
для
подключения
к
внутрисалонному
освещению
и
реа
-
лизации
функции
«
вежливой
подсветки
салона
».
Для
этого
дополнительный
канал
№
2
должен
быть
за
-
программирован
в
режим
активации
при
выключении
режима
охраны
(
вариант
1).
Максимальная
нагруз
-
ка
выхода
– 300
мА
,
при
подключении
необходимо
использовать
дополнительное
реле
.
Подсоедините
Синий
провод
к
контакту
# 85
дополнительного
30
А
реле
и
подсоедините
контакт
# 86
реле
к
+12
В
через
предохранитель
.
Подсоедините
остальные
контакты
реле
в
соответствии
с
полярно
-
стью
цепи
внутрисалонного
освещения
автомобиля
как
показано
на
схемах
.
Максимальная
нагрузка
ка
-
нала
1 – 300
мА
.
Примеры
схем
подключения
показаны
на
схемах
ниже
:
