KGB FX-3 «
Инструкция
по
эксплуатации
и
установке
системы
» ©
Saturn
Marketing
Ltd.
33

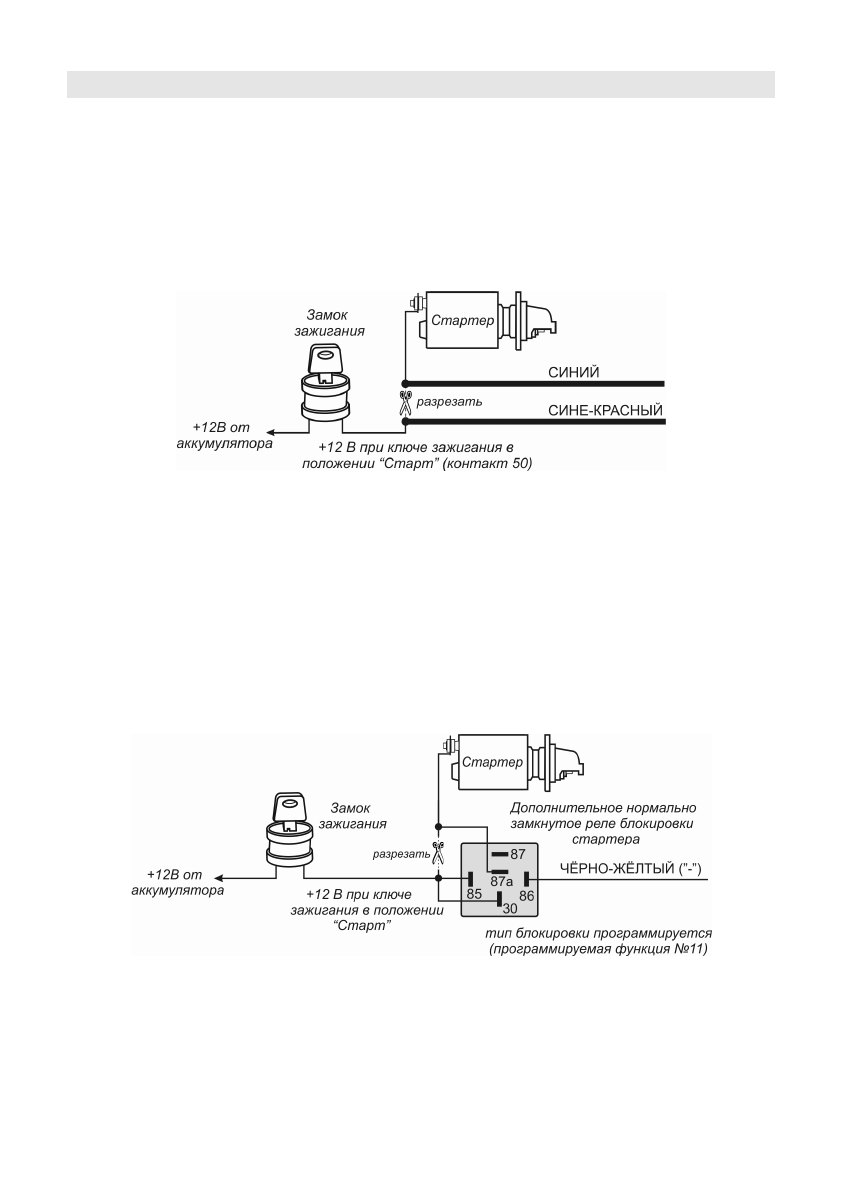

УСТАНОВКА
И
ПОДСОЕДИНЕНИЕ
АВТОСИГНАЛИЗАЦИИ
2.
Если
тип
блокировки
запрограммирован
как
Н
.
Р
.
то
:
СИНИЙ
И
СИНЕ
-
КРАСНЫЙ
провода
будут
автоматически
замыкаться
между
собой
при
включении
за
-
жигания
при
выключенном
режиме
охраны
.
Перережьте
провод
,
идущий
от
замка
зажигания
к
соленоиду
стартера
автомобиля
(
на
этом
проводе
должно
появляться
напряжение
+12
В
,
когда
ключ
зажигания
находится
в
положении
“
ЗАПУСК
”,
и
на
-
пряжение
0
В
,
когда
ключ
зажигания
находится
в
положении
“
ВЫКЛ
”).
Подсоедините
ту
часть
обрезанного
провода
,
которая
идет
от
замка
зажигания
,
к
одному
толстому
СИ
-
НЕМУ
проводу
,
а
другую
часть
обрезанного
провода
,
идущую
от
стартера
,
подсоедините
к
толстому
СИНЕ
-
КРАСНОМУ
проводу
.
ПОДКЛЮЧЕНИЕ
ВНЕШНЕЙ
ЦЕПИ
БЛОКИРОВКИ
ДВИГАТЕЛЯ
С
ИСПОЛЬЗОВАНИЕМ
УНИВЕР
-
САЛЬНОГО
КОМПЛЕКТА
БЕСПРОВОДНОЙ
БЛОКИРОВКИ
Данный
способ
блокировки
двигателя
существенно
повышает
противоугонные
свойства
сигнализации
.
Для
управления
модулем
,
входящим
в
универсальный
комплект
беспроводной
блокировки
используйте
черно
-
желтый
провод
сигнализации
,
предварительно
запрограммировав
его
на
HP
тип
контактов
.
Воз
-
можные
схемы
блокирования
двигателя
приведены
в
инструкции
по
установке
универсального
комплек
-
та
беспроводной
блокировки
.
ПОДКЛЮЧЕНИЕ
ВНЕШНЕЙ
ЦЕПИ
БЛОКИРОВКИ
ДВИГАТЕЛЯ
С
ИСПОЛЬЗОВАНИЕМ
ОБЫЧНОГО
РЕЛЕ
Разорвите
одну
из
штатных
цепей
запуска
двигателя
и
в
разрыв
цепи
подключите
дополнительное
ре
-
ле
.
Тип
контактов
реле
блокировки
HP (
нормально
-
разомкнутые
)
или
НЗ
(
нормально
-
замкнутые
)
про
-
граммируется
(
Программируемая
функция
№
11).
Изначально
на
заводе
запрограммирован
НЗ
тип
кон
-
тактов
реле
.
Пример
схемы
подключения
блокировки
стартера
показан
на
рисунке
.
