ЗАМЕ НА  ЛАМП

При заме

не ламп исполь

зуй

те

лампы,  ука зан ные  в  при ло же нии  2.

Для заме

ны лампы в фаре

отвер

ни

те винты 1 (рис. 37) кре

-

пле ния  деко ра тив ной  обли цов ки  2
ради а то ра  и  сни ми те  ее,  осла бь те
винты 3 кре пле ния обода опти че -
ско го  элемен та,  повер ни те  обод
про тив  часо вой  стрел ки  и  сни ми те
его. Вынь те опти че ский элемент 4,
сни ми те  колод ку,  выве ди те  из
пазов усики пру жин ной защел ки и
извле ки те  лампу.

Чтобы заме нить лампу в заднем

фона ре,  сни ми те  с  вну трен ней
сто ро ны

багаж но го

отде ле ния

пласт мас со вую  заглуш ку,  отсо е ди -
ни те колод ку с гнез да 3 (рис. 38),
сожми те  фик са то ры  2  осно ва ния  1
и сни ми те ее в сборе с лам па ми.
Затем наж

ми

те на лампу, повер

-

ни те ее про тив часо вой стрел ки и
вынь те ее из гнез да.

Для заме

ны ламп в фона

ре

осве ще ния  номер но го  знака,  необ-

ходи мо  с  вну трен ней  сто ро ны  нак-
лад ки  номер но го  знака  нада вить  на
крыш

ку с над

пи

сью LADA 4x4 и

акку рат но,  пре о до ле вая  сопро тив -
ле ние

пласт мас со вых

заще лок

демон ти ро вать  ее.  Затем  через
отвер стия  в  наклад ке  номер но го
знака отвер ни те винты 1 (рис. 39)
кре пле ния  фона ря,  вынь те  его  из
гнез да  и  сни ми те  рас се ива тель  2.

Чтобы  заме нить  пере го рев шую

лампу 2 (рис. 40) в пла фо не 1 ос-
веще ния  сало на,  акку рат но  потя -
ни те его на себя. Пла фон удер жи -
ва ет ся  в  выем ке  цен траль ной
стой ки  двумя  пру жи на ми  3.

Для заме

ны ламп в перед

нем

фона ре повер ни те патрон со сто -

ро ны  мотор но го  отсе ка  про тив
часо

вой стрел

ки и  сни

ми

те его,

наж ми те  на  пере го рев шую  лампу,
повер ни те  про тив  часо вой  стрел -
ки и вынь те ее из патро на.

50

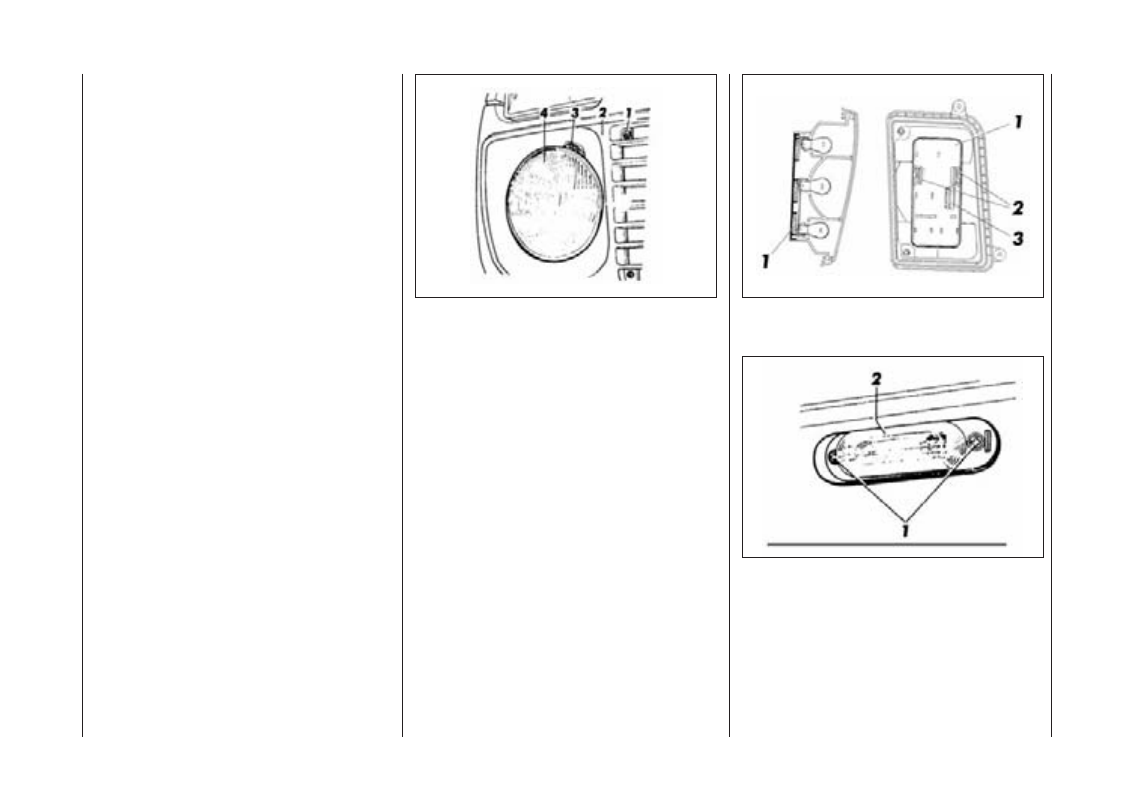

Рис. 37. Фара

Рис. 38. Задний фонарь

Рис. 39.  Фонарь освещения

номерного знака
