337

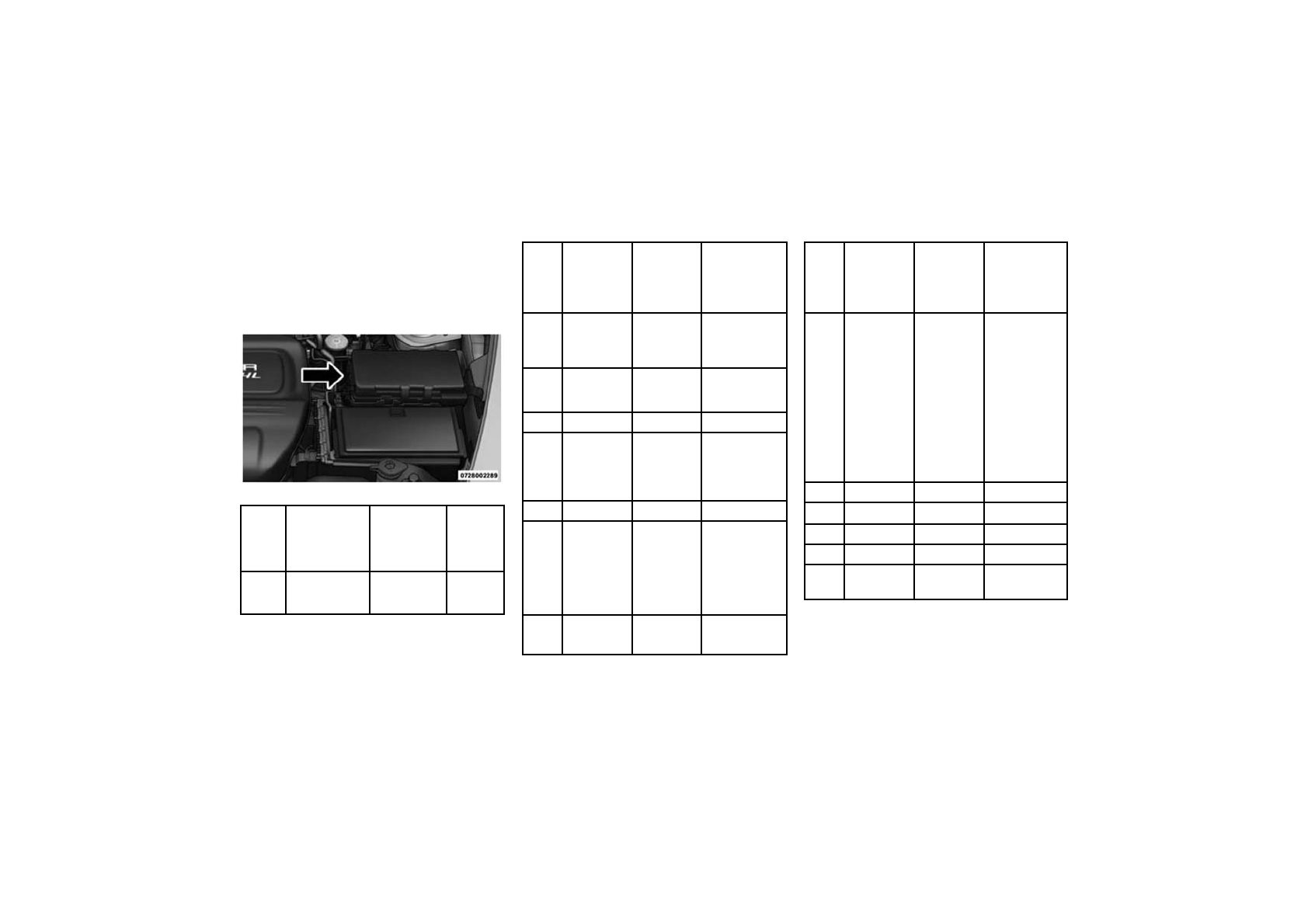

Блок предохранителей и реле
Коммутационный блок расположен в моторном отсеке возле
аккумулятора. В нем расположены плавкие предохранители,
предохранители типа “Mini” и реле. На внутренней стороне
крышки блока предохранителей и реле приведен перечень,
позволяющий идентифицировать каждый компонент.
Блок предохранителей и реле
Номер
гнезда
Пластинчатый
плавкий
предохранитель
(номинальный ток,
кодовый цвет)
Трубчатый
плавкий
предохранитель
(номинальный ток,
кодовый цвет)
Описание
F06
—
—
Не
исполь-
зуется
Номер
гнезда
Пластинчатый
плавкий
предохранитель
(номинальный
ток, кодовый
цвет)
Трубчатый
плавкий
предохранитель
(номинальный
ток, кодовый
цвет)
Описание
F07
15 А; синий
—
Блок управления
двигателем и
коробкой передач
(PCM)
F08
25 А,
прозрачный
—
Блок управления
двигателем (ECM)
F09
—
—
Не используется
F10
20 А; желтый
—
Блок передачи
крутящего
момента на
задний мост
(PTU)
F11
—
—
Не используется
F12
20 А; желтый
—
Вакуумный
насос тормозной
системы (для
некоторых
вариантов
исполнения
автомобиля)
F13
10 А; красный
—
Блок управления
двигателем (ECM)
Номер
гнезда
Пластинчатый
плавкий
предохранитель
(номинальный
ток, кодовый
цвет)
Трубчатый
плавкий
предохранитель
(номинальный
ток, кодовый
цвет)
Описание
F14
10 А; красный
—
Блок управления
трансмиссией
(DTCM) / Блок
передачи
крутящего
момента на
задний мост
(PTU) (для
некоторых
вариантов
исполнения
автомобиля) /
Блок управления
тормозной
системой (BSM)
F15
—
—
Не используется
F16
20 А; желтый
—
Коробка передач
F17
—
—
Не используется
F18
—
—
Не используется
F19
—
40 А; зеленый
Втягивающее
реле стартера
