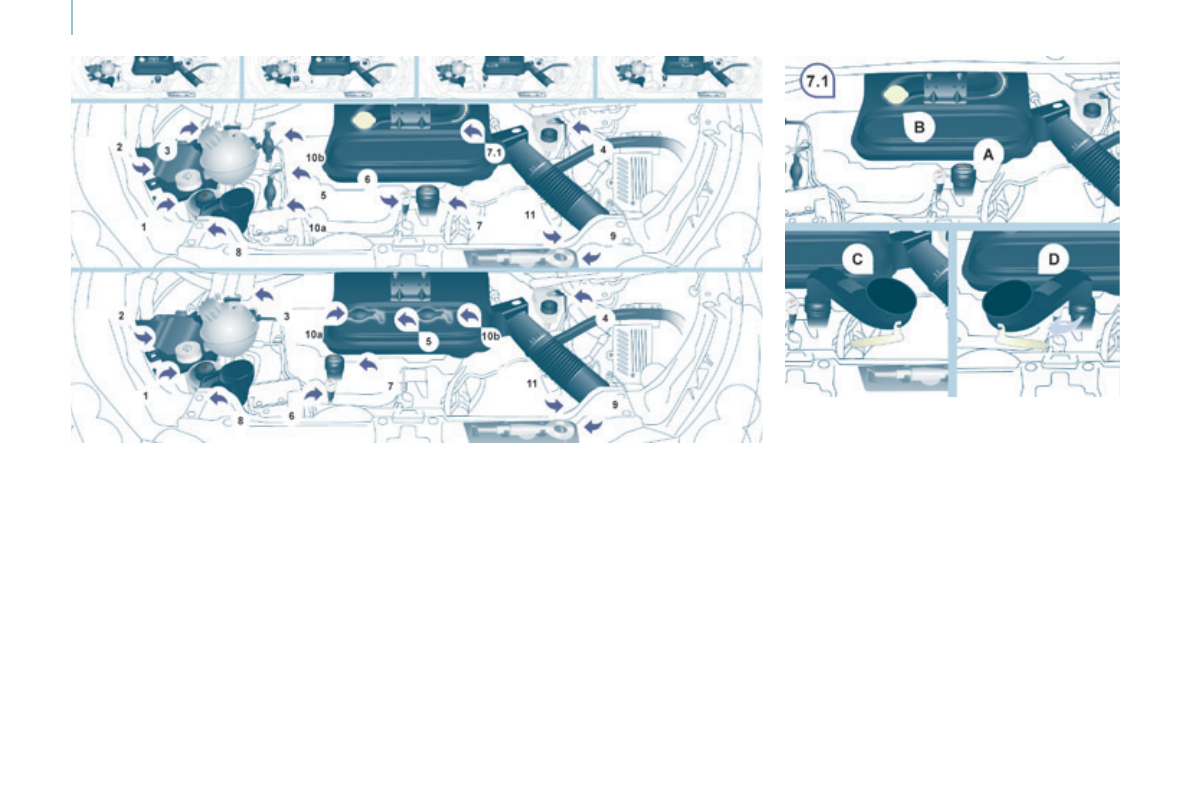

   Расположение систем в моторном отсеке

JUMPY-VU_RU_CHAP06_VERIFICATIONS_ED01-2014

 ДИЗЕЛЬНЫЕ ДВИГАТЕЛИ

8 -

   Бачок гидроусилителя рулевого

управления.

9 -

  Съемная проушина для буксировки.

10 -

   Ручной насос для подкачки топлива

(

a

 : 1,6 л HDi;

b

 : 2 л HDi).

11 -

   Горловина для заливки масла в

двигатель (2 л HDi).

7.1 -

   Горловина для заливки масла в

двигатель.

 Если на Вашем автомобиле имеется

такая горловина, действуйте так:

A -

  Снимите крышку с горловины.

B -

  Извлеките горловину наружу.

C -

   Вставьте горловину в заправочное

отверстие как показано на рисунке.

D -

   Поверните на 1/4 оборота влево чтобы

закрепить и долейте масло.

 При обратной установке действуйте в

обратном порядке и затяните надежно

крышку

A

 .

 РАСПОЛОЖЕНИЕ СИСТЕМ ПОД КАПОТОМ

1 -

  Бачок омывателей ветрового стекла и фар.

2 -

  Блок электрических предохранителей.

3 -

   Горловина для заливки охлаждающей

жидкости.

4 -

   Горловина для доливки тормозной

жидкости и рабочей жидкости сцепления.

5 -

  Воздушный фильтр.

6 -

  Масляный щуп.

7 -

  Горловина для заливки масла в двигатель.
