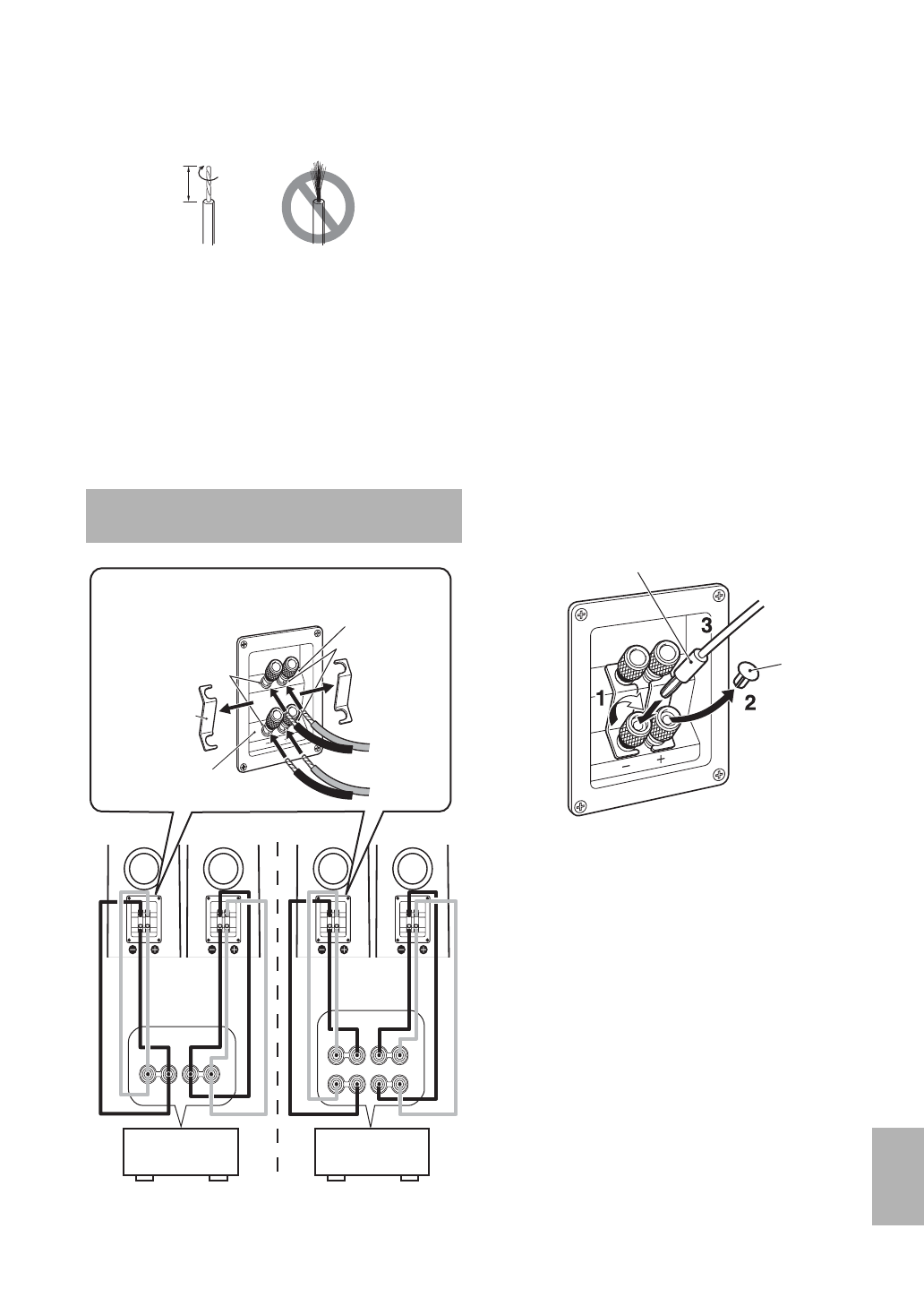

Способ подключения

1

Ослабьте ручку.

2

Снимите около 10 мм изоляции с каждого конца
кабеля, затем аккуратно и плотно скрутите
оголенные концы кабеля, как показано на рисунке.

3

Вставьте оголенные концы кабеля в клеммы.

4

Закрепите кабели, завернув ручки.
Проверьте надежность соединения, слегка потянув за
кабель в области клеммы.

Примечания

• Избегайте соприкосновения оголенных частей кабеля

для предотвращения повреждения акустической
системы и (или) усилителя.

• Не вставляйте в клеммы изолированные кабели. При

этом звук может не воспроизводиться.

■

О подключении с помощью удвоенного
числа проводов

Эта акустическая система поддерживает подключение с
помощью удвоенного числа проводов. В отличие от
стандартного подключения в этом случае для
подключения акустической системы к выходным
клеммам усилителя (или ресивера) используются две
пары кабелей отдельно для высокочастотного и средне-
и низкочастотных динамиков.

Этот тип подключения снижает модуляционные
искажения из-за электрического сопротивления кабелей
и тока в цепи акустических систем.

Это позволяет добиться более чистого звучания.

Перед выполнением такого подключения снимите
шунтирующие пластины с клемм, затем по отдельности
подключите средне- и низкочастотные и
высокочастотный динамики к усилителю с помощью
двух пар кабелей.

■

Использование штекера с
продольными подпружинивающими
контактами

Примечание

Снимайте крышку только перед использованием
штекера.

1

Затяните ручку клеммы.

2

Снимите крышку, потянув ее на себя.

3

Просто вставьте штекер с продольными
подпружинивающими контактами в клемму.

Примечание

Используйте подходящий инструмент для снятия
крышки. Снятие крышки без инструментов может
привести к травме рук.

Подключение с помощью
удвоенного числа проводов

Правильно Неправильно

10

мм

+

+

–

–

SPEAKERS

L

R

SPEAKERS

A

B

L

R

+

+

–

–

Снимите шунтирующие пластины перед подключением.

Черный (–)

Шунтирующа

я пластина

Красный (+)

Клеммы
высокочастотно
го динамика

NS-F700(R)

Усилитель или

ресивер

Клеммы средне- и

низкочастотного

динамиков

NS-F700(L)

NS-F700(R)

NS-F700(L)

Усилитель или

ресивер

Необходимо использовать клеммы

SPEAKERS A

 и

B

(Акустические системы А и В).

Штекер с продольными подпружинивающими контактами

Крышка
