Использование 2-канальной
стереофонической акустической системы

Наилучшего стереофонического эффекта можно
добиться, слегка повернув акустические системы по
направлению к слушателю.

■

Использование в качестве передних
акустической систем в
многоканальных системах

Расположите акустические системы с обеих сторон от
телевизора. Важно правильно расположить
акустические системы, так как от этого зависит общее
качество звучания многоканальной системы. Настройте
акустические системы с учетом расположения места
прослушивания, следуя инструкциям руководства по
эксплуатации используемого усилителя.

Примечания

• Слишком близкое расположение акустических систем

к телевизору может ухудшить цвет изображения или
привести к появлению гудения. В этом случае
отодвиньте (более чем на 20 см (7-7/8 дюйма))
акустические системы от телевизора.

• Во избежание спотыкания о кабели акустических

систем прикрепите кабели к полу.

Эта акустическая система поддерживает обычное
подключение и подключение с помощью удвоенного
числа проводов. Перед выполнением соединений
обязательно отключите усилитель.

• Подключите заворачиваемые входные клеммы на

задней части акустической системы к выходным
клеммам на усилителе (или ресивере) с помощью
акустического кабеля.

• Подключите положительные (+) клеммы усилителя

(или ресивера) к положительной (+) клемме каждой
акустической системы, соблюдая цветовую
маркировку с обеих сторон кабеля. Соедините
отрицательные (–) клеммы компонентов с помощью
другого кабеля.

• Подключите одну акустическую систему к левым (с

отметкой L), а другую акустическую систему – к
правым (с отметкой R) клеммам усилителя, соблюдая
полярность (+, –). Если одна акустическая система
будет подключена с обратной полярностью, звук будет
неестественным с пониженным уровнем нижних
частот.

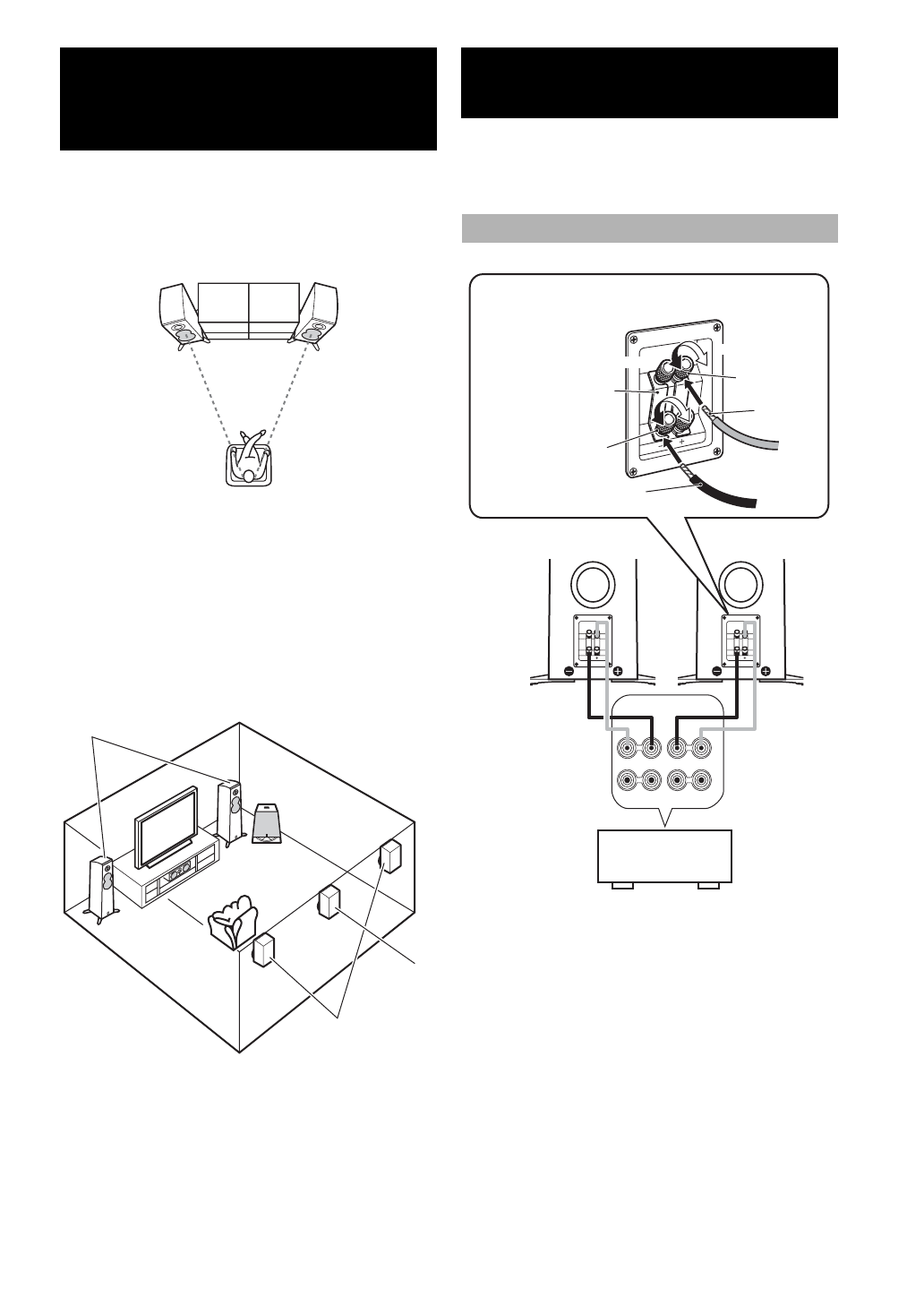

РАСПОЛОЖЕНИЕ

АКУСТИЧЕСКОЙ

СИСТЕМЫ

NS-F700

Сабвуфер

Центральный канал

Акустические системы

окружающего звучания

Задняя

акустическая

система

окружающег

о звучания

ПОДКЛЮЧЕНИЕ К

УСИЛИТЕЛЮ

Стандартное подключение

SPEAKERS

A

B

L

R

+

+

–

–

Оставьте на месте шунтирующие пластины.

Шунтирующая

пластина

Ослабьте

Черный (–)

Изоляция

Затяните

Красный (+)

Оголенный
провод

NS-F700

Выходные клеммы
для подключения
акустических систем
к усилителю (или
ресиверу)

Усилитель или

ресивер

NS-F700
