Боковая панель / Пульт ДУ

a

VOL: регулятор громкости системы

b

BASS: регулятор громкости сабвуфера

c

Стереовход

d

Разъем для подключения сателлитов

e

POWER: кнопка включения питания / индикатор питания

f

 Шнур питания

g

 Входной разъем проводного пульта ДУ

h

 Разъем для подключения наушников

i

 Разъем для подключения микрофона

j

 Кабель для передачи аудиосигнала (зеленый цвет)

k

 Кабель для передачи сигнала микрофона (черный цвет)

l

 Регулятор громкости на проводном пульте ДУ

5. ПОДГОТОВК А И ПОРЯДОК РАБОТЫ

Расположение АС

•

 Располагайте колонки относительно слушателя симметрично

на расстоянии не менее одного метра. Сабвуфер излучает нена

-

правленный звук, потому его можно расположить в любом месте

комнаты, в котором сабвуфер звучит наилучшим образом.

•

 Возможно небольшое искажение изображения у сверхчувстви

-

тельных мониторов и телеви- зоров, поэтому устанавливайте АС

как можно дальше от этих устройств.

Подключение АС

Внимание! Перед подключением все компоненты системы

должны быть выключены.

•

В целях безопасности перед началом соединения убедитесь, что все ус-

тройства отключены от сети. (см. рис. 3)

•

Соединените  сабвуфер  с  сателлитами.

Вставьте  мини-д жек  сигналь-

ного  кабеля  в  линейный  выход  звуковой  карты  компьютера  или  mp3-

плеера,  затем  соедините  2RCA-д жеки  сигнальных  кабелей  с  соответ

-

ствующими входными разъемами сабвуфера. Белый RCA-джек вставьте

в  белый  разъем  усилителя,  а  красный  RCA-д жек  –  в  красный  разъем

усилителя.

•

Вставьте миниджек сигнального кабеля во входной разъём проводного пульта ДУ

g

(рис. 2).

•

Подключите кабель питания

f

 в сетевую розетку (рис. 1).

•

Поверните ручки регуляторов громкости на минимум и включите питание на сабвуфере.

•

Настройте уровень общей громкости и громкости сабвуфера.

•

Вы  так  же  можете  подключить  к  активной  стереосистеме  любой  другой  источник  сигнала  cо

выходом типа mini-jack (MP3 плейер и др.). Для этого подключите миниджек сигнального кабеля

непосредственно к источнику сигнала минуя проводной пульт ДУ.

•

Вы так же можете подключить наушники и микрофон, либо гарнитуру непосредственно к прово

-

дному пульту ДУ.

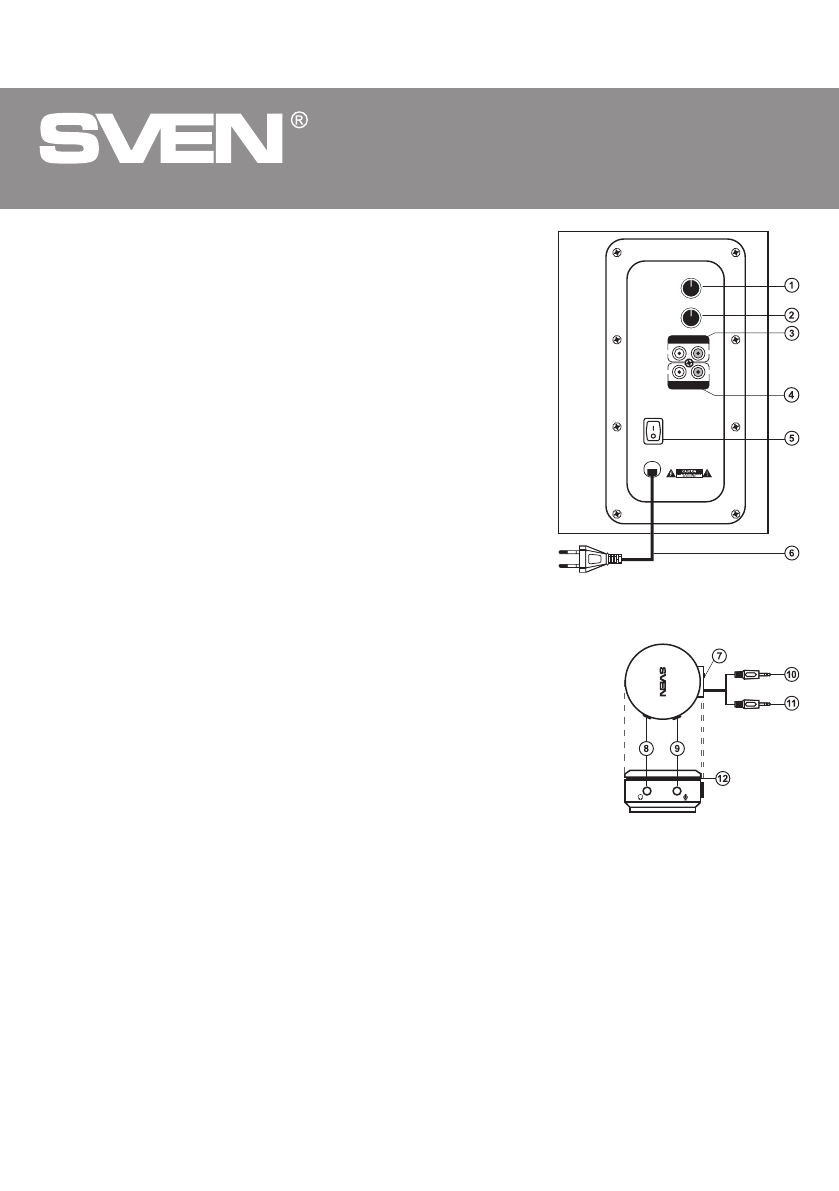

Рис. 2. Пульт ДУ

Рис. 1. Боковая панель

ON

OFF

L

R

L

R

AUDIO OUTPUT

-

+

-

+

VOL

BASS

POWER

220V ~50 Hz

AUDIO INPUT
