Мультимедійна

акустична система 2.1

you want - we can

UKR

10

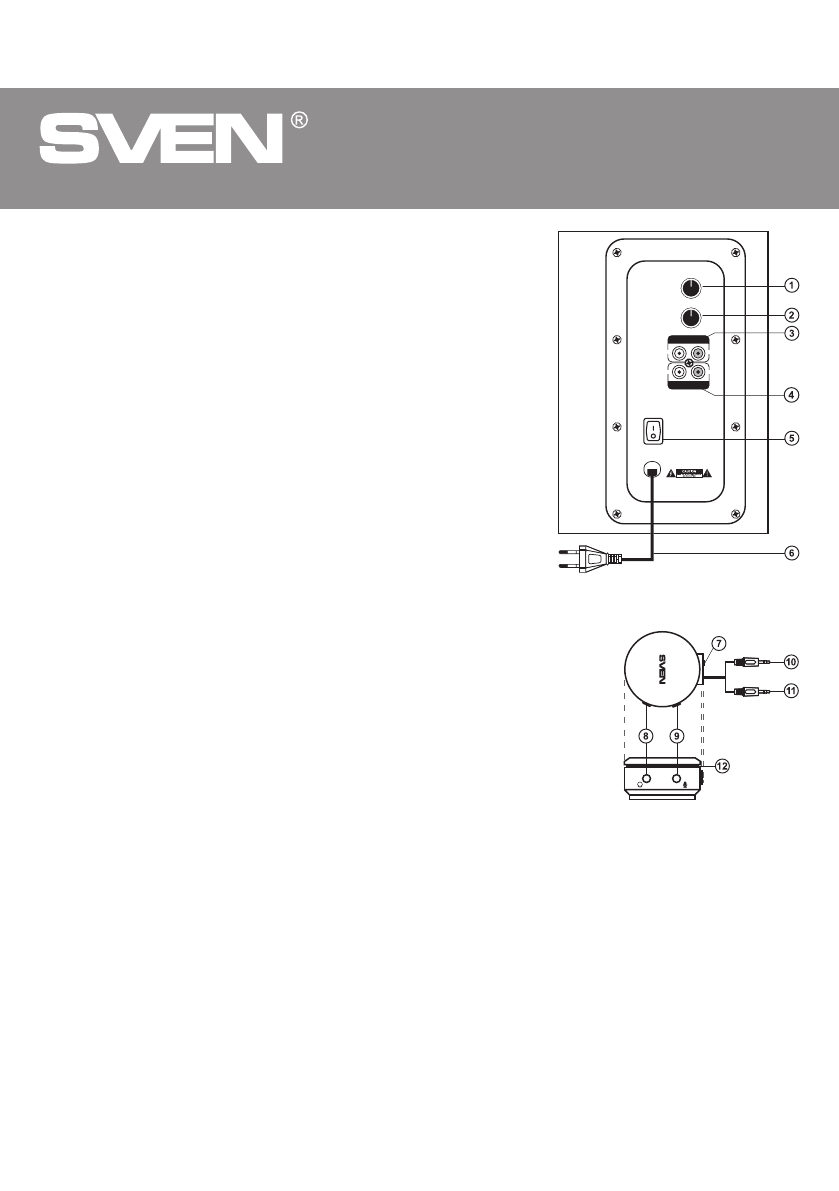

Бічна панель \ Пульт ДУ

a

 VOL: регулятор гучності

b

 BASS: регулятор рівня гучності сабвуфера

c

 Стереовхід для підключення до джерела звуку

d

 Роз’єми для підключення сателітів

e

 POWER: вимикач живлення

f

 Кабель живлення

g

 Вхідний роз’єм проводного пульта ДУ

h

 Роз’єм для підключення навушників

i

 Роз’єм для підключення мікрофона

j

 Кабель для передачі аудіосигналу (зеленого кольору)

k

 Кабель для передачі сигналу мікрофона (чорного кольору)

l

 Регулятор гучності на проводному пульті ДУ

5. ПІДГОТОВК А ТА ПОРЯДОК РОБОТИ

Розташування АС

•

  Розташовуйте  колонки  відносно  слухача  симетрично  на

відстані не менше одного метра. Сабвуфер випромінює не

-

напрямлений  звук,  тому  його  можна  розташувати  в  будь-

якому  місці  кімнати,  в  якому  сабвуфер  звучатиме  якнай-

краще.

•

 Можливе невелике спотворення зображення у надчутли

-

вих моніторів і телевізорів, тому встановлюйте АС якомога

далі від цих пристроїв.

Підключення АС

Попередження!  Перед  підключенням  усі  компоненти

системи необхідно вимкнути.

•

 З’єднайте сабвуфер з сателітами (див. мал. 3).

•

  Вставте  міні-джек  сигнального  кабелю  в  лінійний  вихід  звуко-

вої  карти  комп’ютера  або  mp3-плеєра,  потім  з’єднайте  2RCA-

джеки  сигнальних  кабелів  з  відповідними  вхідними  роз’ємами

сабвуфера. Білий RCA-джек вставте в білий роз’єм підсилювача,

а червоний RCA-джек – в червоний роз’єм підсилювача.

•

 Вставте вилку шнура живлення

f

 в мережеву розетку.

•

 Поверніть ручку регулятора гучності на мінімум, увімкніть живлення перемикачем POWER

e

 на

задній панелі сабвуфера.

•

 Установіть ручку регулятора на провідному пульті на необхідний рівень гучності.

•

 Ручку регулятора рівня гучності сабвуфера рекомендується тримати в середньому положенні.

•

 Для підвищення якості відтворення звуку скористайтеся виходом звукової карти Line Out.

Мал. 2. Пульт ДУ

Мал. 1. Бічна панель

ON

OFF

L

R

L

R

AUDIO OUTPUT

-

+

-

+

VOL

BASS

POWER

220V ~50 Hz

AUDIO INPUT
