Einleitung

Dynamische Charakteristika und prazise Klangwiedergabe. Das System M-500II bereichert den Sound
Ihrer  Multimedia-Gerate  und  Ihres  PC  mit  tieftonendem  Bass  und  exakter  Auflosung  der  Hohen  im
gesamten Klangspektrum.Hubsches Design fur einfache Handhabung mit Multimedia-Geraten und mit
Reglern  auf  der  Frontblende.  Phaseninverter-Tunnel  fur  tieftonenden  Bass,  der  den  Filmgenuss  ins
Unendliche  steigert.  Platzierung  des  Subwoofers  und  der  2.1-Boxen  zur  Steuerung  der  tiefen
Frequenzen  und  separates    Gehause  fur  den  Subwoofer  zur  Steuerung  der  Tiefen.
X-bass-Technologie aus dem Hause Microlabs fur volltonende Tiefen und perfekte Klangauflosung.

Eigenschaften

Dynamisches NF-System 2.1 mit kraftigem Basseffekt und vollem Tiefton.
Ideal fur Multimedia-Filme, TV, CD/DVD und MP3/MP4
Serie «М» aus dem Hause Microlab – der beste Einstieg fur Sie in die Welt der ernsten Musik.
Hauptlautstarkeregler auf der Frontblende zum bequemen Einregeln des Klangs.
Kristallklarer Klang der Boxen fur dynamischen Sound mit Phaseninverter fur effiziente
Boxenkonstruktion.

Lieferumfang

die mit Flussigkeiten gefullt sind.
14.

Reinigung

  –  Bevor  Sie  das  Gerat  reinigen,  ziehen  Sie  den  Netzstecker  aus  der  Steckdose.  Das

Subwoofer-Gehause  kann  mit  einem  trockenen  Tuch  gereinigt  werden.  Falls  Sie  ein Aerosolreiniger
benutzen, zerspruhen Sie es nicht direkt auf das Gehause, sondern tranken Sie damit ein Tuch. Achten
Sie darauf, die Teile nicht zu beschadigen.
15.

Hilfsmittel

 – Verwenden Sie nur Hilfsmittel, die vom Hersteller empfohlen werden. Andernfalls kann

es zum Gerateschaden fuhren.
16.

Zubehor

 – Das Gerat darf nicht auf einem instabilen Stander, Stativ, Gestell oder einer instabilen

Halterung  montiert  werden,  da  es  sonst  umsturzen  und  schwere  Verletzungen  von  Kindern  oder
Erwachsenen  bzw.  Gerateschaden  verursachen  konnte.  Befestigen  Sie  das  Gerat  nur  auf  Standern,
Stativen oder Halterungen, die entweder vom Hersteller empfohlen bzw. mit dem Gerat verkauft werden.
Beachten Sie beim Aufstellen des Gerates die Anleitung des Herstellers und verwenden Sie nur vom
Hersteller empfohlene Montageteile.
17.

Umstellung des Gerates

 – Wenn sich das komplette Gerat auf einem Rollwagen befindet, muss

dieser  vorsichtig  bewegt  werden,  um  ein  Umsturzen  des  Rollwagens  bei  ruckartigen  Anhalten,
uberma? iger Kraftanwendung und unebenen Fu? boden zu vermeiden.
18. Betriebsunterbrechungen – Wahren des Gewitters muss das Netzkabel aus der Steckdose gezogen
werden bzw. auch dann, wenn das Gerat langere Zeit unbenutzt bleibt.
19.

Wartung

 – Versuchen Sie auf keinen Fall das Gerat selbst zu warten. Beim Offnen der Abdeckung

konnen Sie gefahrliche Spannungen oder anderen Gefahren ausgesetzt sein.
20. Trennen Sie den Netzkabel von der Hauptstromversorgungsquelle oder ziehen Sie den Netzstecker
aus der Dose, wenn das Gerat nicht benutzt wird. Wenn das Netzkabel angeschlossen ist, befindet sich
das System in dem Einschlafzustand und die Stromversorgung ist nicht vollstandig unterbrochen.
21.

Ersatzteile

  –  Wenn  Ersatzteile  benotigt  werden,  muss  darauf  geachtet  werden,  dass  der

Wartungstechniker nur vom Hersteller angegebene Ersatzteile bzw. Teile mit denselben Eigenschaften
wie  die  Originalteile  benutzt.  Unzulassige  Ersatzteile  konnen  zu  Brand,  Stromschlag  oder  anderen
Gefahren fuhren.
22.

Schmelzsicherung

 – Um den standigen Schutz vom Brand zu gewahrleisten, verwenden Sie nur

entsprechende Schmelzsicherungen mit passenden Nenndaten. Die annehmbaren Nenndaten sind auf
dem Gehause angebracht.
23. Erhohen Sie nicht die Lautstarke beim Abhoren von leisen Teilen oder beim ausgeschalteten Ton. In
diesem Fall, wenn der Teil mit der maximalen Lautstarke beginnt, konnten die Lautsprecher beschadigt
werden.
24. Das Gerat ist von der Stromquelle nur dann getrennt, wenn das Netzkabel von der Steckdose bzw.
dem  Gerat  abgeschaltet  ist.  Wenn  das  Gerat  betrieben  wird,  muss  man  einen  freien  Zutritt  auf
Steckdosen und Stromanschlussstellen vorgesehen.
25.  Stellen  Sie  das  Gerat  in  der  Nahe  der  Steckdose  oder  des  Verlangerungsstuckes  auf,  die  gut
zuganglich sein sollen.
26. Die Umgebungstemperatur ist 40°C nicht zu uberschreiten.

Bei der Ausverpackung des Gerates uberprufen Sie den Inhalt auf Vollstandigkeit:
Subwoofer  M-500

                                                                                                             1 Stk.

Satelliten M-500

                                                                                                             2 Stk.

Stereokabel mit 3,5 mm Klinckenstecker - Chinchstecker (2RCA)

               1 Stk.

Infrarote Fernbedienung

                 1 Stk

BASS

TREBLE

VOLUME

1

2

3

4

5

6

R

L

AUDIO OUTPUT

MODEL: M-500
AC IN: 220V-240V~ 50Hz 140mA

MADE IN CHINA

ON

OFF

AC IN

High temperature during operation

Avoid touching back panel

AMPLIFIED SPEAKER

R

L

AUDIO INPUT

1

2

3

4

5

R

L

AUDIO OUTPUT

MODEL: M-500
AC IN: 220V-240V~ 50Hz 140mA

MADE IN CHINA

ON

OFF

AC IN

High temperature during operation

   Avoid touching back panel

AMPLIFIED SPEAKER

R

L

AUDIO INPUT

PC or Notebook

Mp3 / Mp4  Media player

CD / VCD / DVD

player

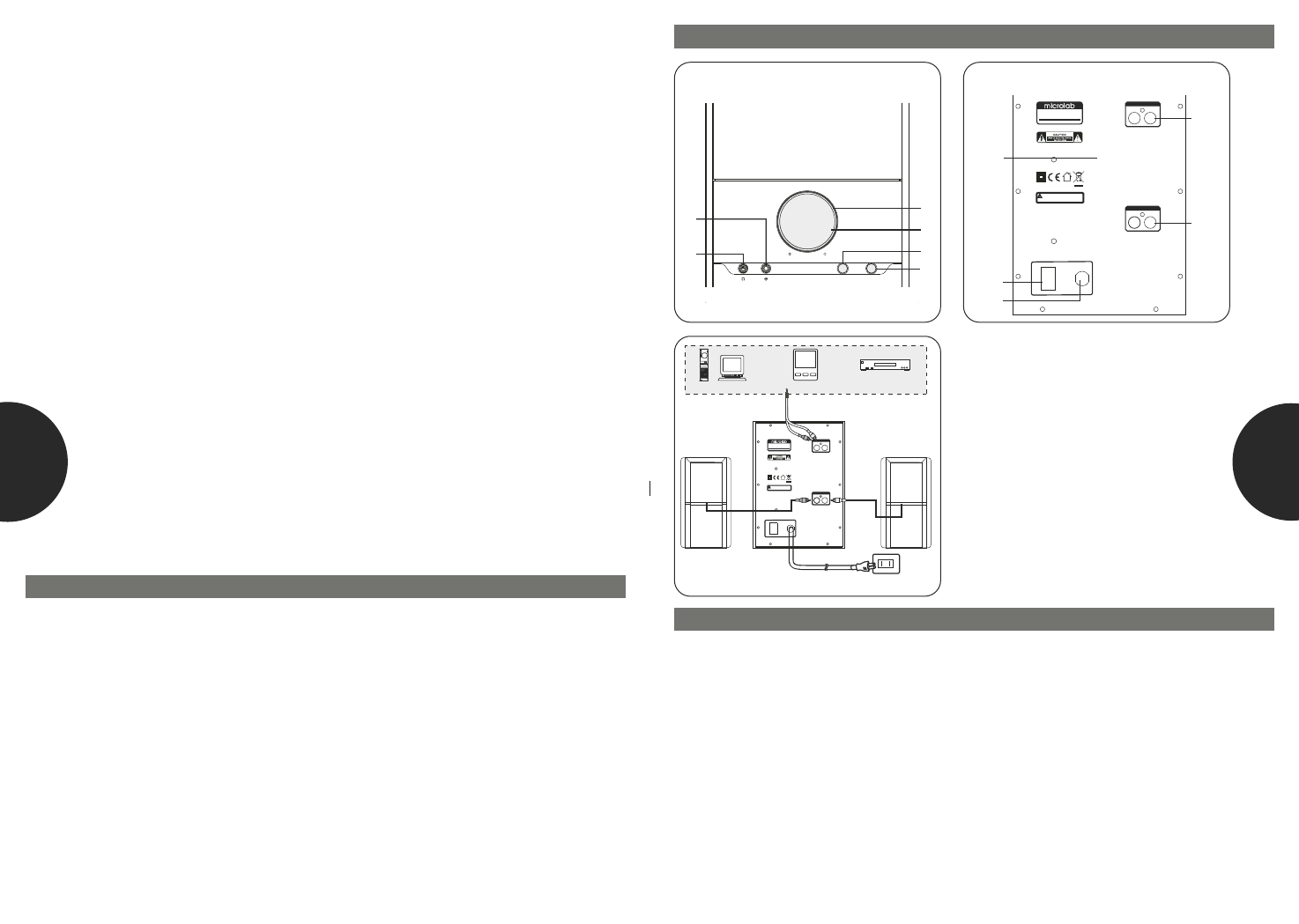

Abbildungen

Frontansicht

Anschlusse und Bedienung

1. Schlie? en Sie die Satelliten an jeweilige rechte und linke RCA-Eingange an.
2. Platzieren Sie die beiden Satelliten-Lautsprecher so weit wie moglich vom Horer.
3. Schlie? en Sie das Wiedergabegerat an die Eingangsbuchsen an der Ruckseite des Subwoofers durch
    das mitgelieferte Audiokabel an.
4. An der Ruckseite des Subwoofers finden Sie die Eingangsbuchsen fur 3,5 mm Klinkenstecker und
    Chinchstecker (2RCA).
5. Schlie? en Sie das Netzkabel an die Wechselstromversorgungsquelle an. Uberprufen Sie bitte, dass

die Spezifikationen der Stromversorgung mit dem Typenschild an der RUckseite ubereinstimmen.

1. Stellen Sie sich sicher, dass die Lautstarke auf Minimum eingestellt ist.
2. Schalten Sie das System an die Stromversorgung an und drucken die Ein/Aus Taste an der Ruckseite.
3. Schalten Sie das Wiedergabegerat ein und wahlen Sie einen Titel (Track).
4. Stellen Sie die Lautstarke stufenlos ein und genie?en Sie den Klang des Systems.
    Anmerkung: Es ist nicht empfohlen die Lautstarke des Systems auf Maximum einzustellen, da es zum
    Schaden der Lautsprecher fuhren kann. Stellen Sie die Lautstarke stufenlos ein.

Frontansicht
1. Eingang der Audioquellen
2. Kopfhoreranschluss
3. Power Anzeige
4. Lautstarkeregler
5. Niederfrequenzregler
6. Hochfrequenzregler

Ruckansicht

Ruckansicht
1. Ein/Aus Taste
2. Stromversorgung: Wechselstromversorgung:
    220V-240V~ 50Hz
3. Eingang: fur das Einganssignal vom CD /
    DVD-Spieler, Mp3 / Mp4-Spieler oder
    Fernseher
4. Ausgange: zum Anschluss des rechten und
    linken Satelliten und Subwoofers.

Stromversorgungsquelle

:

220V-240V~  50Hz

Subwoofer

rechter Satellit

linker Satellit
