BASS

TREBLE

VOLUME

1

2

3

4

5

6

R

L

AUDIO OUTPUT

MODEL: M-500
AC IN: 220V-240V~ 50Hz 140mA

MADE IN CHINA

ON

OFF

AC IN

High temperature during operation

Avoid touching back panel

AMPLIFIED SPEAKER

R

L

AUDIO INPUT

1

2

3

4

5

Subwoofer

Right satellite

Left satellite

To AC power supply: 220 V - 240 V 50 Hz 140 mA, or 100 V - 120 V 60 Hz 280 mA
depending on country type and version purchased

R

L

AUDIO OUTPUT

MODEL: M-500
AC IN: 220V-240V~ 50Hz 140mA

MADE IN CHINA

ON

OFF

AC IN

High temperature during operation

   Avoid touching back panel

AMPLIFIED SPEAKER

R

L

AUDIO INPUT

PC or Notebook

Mp3 / Mp4  Media player

CD / VCD / DVD

player

15.

 Attachments

-

 Do not use attachments not recommended by the product manufactures, as they

may cause hazards.
16.

Accessories

-

 Do not place this product on an unstable cart, stand, tripod, bracket or table. The

product may fall, causing serious injury to a child or adult, and serious damage to the product. Use only
with a cart, stand, tripod, bracket or table recommended by the manufacturer or sold with the product. Any
mounting  of  the  product  should  follow  the  manufacturer's  instructions  and  should  use  a  mounting
accessory recommended by the manufacturer.
17.

Moving the product

-

 A product and cart combination should be moved with care. Quick stops,

excessive force and uneven surfaces may cause the product and cart combination to overturn.
18.

Unused  periods

-

  The  power  cord  of  the  appliance  should  be  unplugged  from  the  outlet  during

lightning storms or when the apparatus is left unused for a long period of time.
19.

Servicing

-

 Do not attempt to service this product yourself, as opening or removing covers may

expose you to dangerous voltage or other hazards. Refer all servicing to qualified service personnel.
20. Please remove the power plug form the main power source or wall power source when not in use.
When plugged in to a power source, the system is in standby mode, so the power is not entirely cut off.
21.

Replacement parts

-

 When replacement parts are required, ensure the service technician has used

replacement parts specified by the manufacturer or have the same characteristics as the original part.
Unauthorized substitutions may result in fire, electric shock or other hazards.
22.

Mains fuses

-

 For continued protection against fire hazard, use fuses only of the correct type and

rating. The correct fuse specification for each voltage range is marked on the product.
23. Do not turn up the volume while listening to a section with very low level inputs or no audio signals. If
you do, the speaker may be damaged when a peak level section is suddenly played.
24. The only means of completely disconnecting the product from the power supply is by removing the
power cord from the wall outlet or the product. The wall outlet or the power cord entry to the product must
remain freely accessible at all times while the product is in use.
25. Try to install the product near a wall socket or extension cord and shall be easily accessible.
26. The highest environmental temperature suitable for this product is 40°C.

E N

3

Introduction

Dynamic responses and accurate sound production, the M-500II enhances your multimedia sound and
computer audio with deeper bass and higher definition in entire range. Designed in beautifully and for
multimedia ease of use with frontal controls. Built-in bass reflex tunnel for lower and deeper bass that
enhances  your  movie  experiences.  2.1  subwoofer  speakers  layout  with  its  satellites  to  handle  high
frequencies  and  separate  subwoofer  cabinet  to  handle  the  lower  frequencies.  Microlabs  X-bass
technology for bass depth and full range resolution.

Features

Dynamic 2.1 subwoofer system with powerful bass effect and full range rich sounds Ideal for digital
multimedia movies, TV, CD/DVD and Mp3/Mp4 playbacks
Microlab M series, your ultimate introduction to serious music entertainment
Front master volume controls for easy adjustment
Deep bass subwoofer with bass reflex technology

Packing list

You  should  find  following  items  while  unpacking:

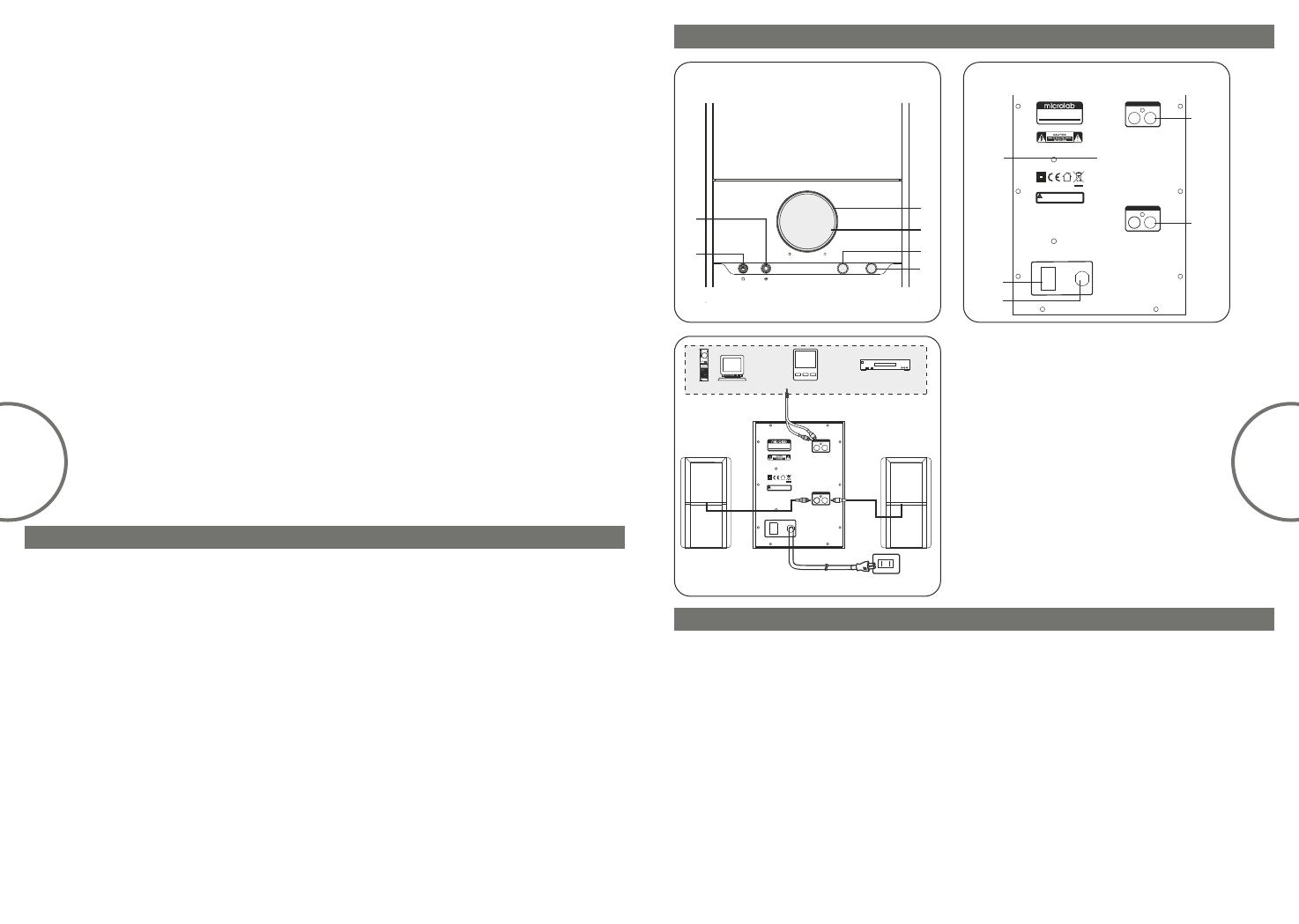

Illustrations

Front View

Product connection and operation

Connections

1. Connect the satellites to the left and right RCA interfaces.
2. Place both satellites on extreme sides of the listening position.
3. Connect the playback device to the rear input interfaces of the subwoofer with the included cable.
4. A choice of 3.5mm stereo or 2RCA jacks are available at the rear panel of the subwoofer.
5. Last,  connect  the  power  cable  at  the  rear  of  the subwoofer to the AC power supply source. Please
    ensure the AC power supply match the power requirement printed at the rear panel.

Operation

1. Ensure the master volume is at the lowest setting.
2. Turn on the main AC power and switch on the speaker system from the rear power switch.
3. Start the playback device and song
4. Slowly  adjust  the volume  to your preferred volume level and enjoy.
Note: it is advisable not  to turn the volume too loud or to its  extreme volume  limit  to avoid damage  to the
speaker driver material.  Always adjust in slow increment.

E N

4

Front view
1.
2. Earphones 3.5mm stereo
3. Power LED
4. Master volume knob
5. Bass knob
6. Treble knob

Audio input 3.5mm stereo

M-500 subwoofer                                                  1pc
M-500 satellites                                                     2pcs
3.5mm stereo - 2RCA cable                                1pc
User manual                                                            1pc

Back view

Back view
1.
    operation - high temperature
2. Power On/Off
3. AC power supply: 220V-240V~ 50Hz
4. Audio input: Source input from e.g., CD/DVD,
    Mp3/Mp4 players, TV, or game console, etc.
5. Audio output: to right and left satellites

Avoid touching the backpanel during
