КОМПЛЕКТАЦИЯ
В стандартный комплект поставки точильного станка входят:
Точильный станок – 1 шт.
Круг шлифовальный – 2 шт.
Искрогаситель – 2 шт.
Экран защитный – 2 шт.
Крепеж – 1 компл.
Рабочий упор – 2 шт.
Паспорт – 1 шт.
Упаковка – 1 шт.
Пластиковая втулка – 2 шт. (ТС-600)
4.
ОБЩИЙ ВИД УСТРОЙСТВА

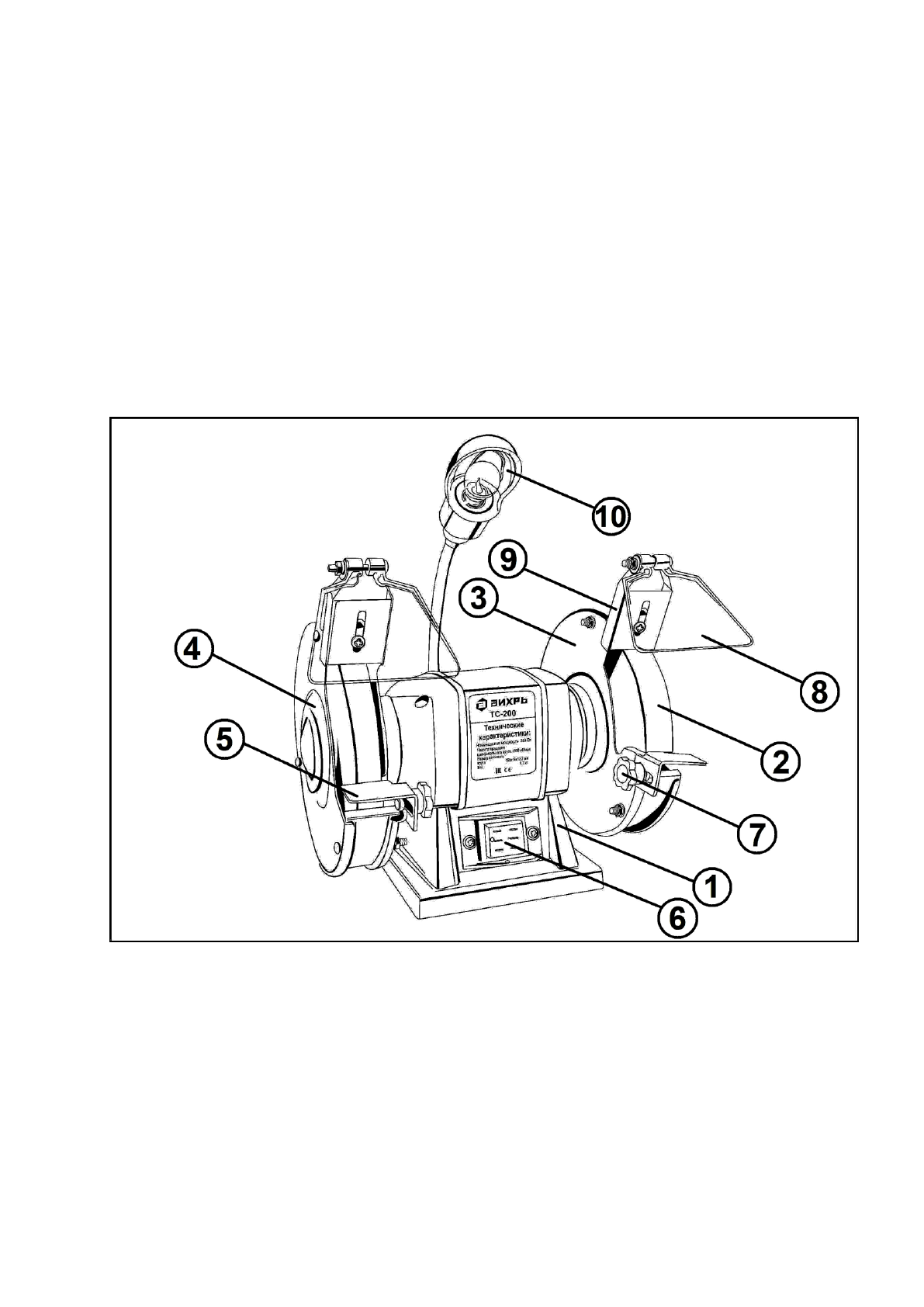

Рис.1 «Общий вид устройства»
1.
Корпус
2. Шлифовальный круг
3.
Защитный кожух
4.
Крышка кожуха
5.
Рабочий упор
6.
Выключатель
7.
Фиксатор
8.
Защитный экран
9.
Искрогаситель
10.
Светильник (кроме модели
ТС-150)
Содержание
- 4 СОДЕРЖАНИЕ
- 7 Рис.1 «Общий вид устройства»
- 8 Станок состоит из алюминиевого корпуса, в котором расположен; Сборка; Для компенсации износа шлифовальных кругов необходимо
- 9 Рис. 4 «Установка защитного экрана»; Установите рабочий упор, используя гайку и болт – барашек из; Рис. 5 «Установка рабочего упора» Рис. 6 «Вид в сборе»; инструмента. Поэтому всегда используйте искрогаситель.
- 10 Работа; Для безопасной работы с точильным станком, он должен быть; Рис. 7 «Крепление станка на верстаке»; Сделайте на столе разметку под отверстия станка, просверлите и; Рис. 8 «Подключение станка к сети»; Если вам необходимо использовать удлинитель, убедитесь, что он
- 11 мягких металлов) во избежание забивания шлифовального камня.
- 12 Рис.10 «Включение/выключение светильника»; ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ; Для замены шлифовального круга снимите крышку кожуха (рис.11 и; Рис. 11 «Откручивание болтов» Рис.12 «Снятие крышки кожуха»
- 13 Обслуживание, выполненное неквалифицированным персоналом,
- 14 Неисправности
- 15 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
- 17 ГАРАНТИЙНЫЙ ТАЛОН; ФИО и подпись покупателя
- 18 СЕРВИСНЫЕ ЦЕНТРЫ
