10

ИСПОЛЬЗОВАНИЕ ЗАТОЧНОГО СТАНКА

6.2.4

 Установите сверло в V-образную направляющую так,

чтобы оно касалось торцевого упора.

6.2.5

 Поворачивайте сверло до тех пор, пока все четыре

лопасти коснутся краёв V-образной направляющей.

6.2.6

 Затяните зажимное устройство со сверлом в данном

положении.

6.2.7

 Перемещайте V-образную направляющую в направле-

нии шлифовального диска 3 (Рис. 1), затем снимите зажимное

устройство со сверлом.

6.2.8

 Поместите зажимное устройство со сверлом в направ-

ляющее отверстие в центре шлифовального диска (Рис. 3).

6.2.9

 Включите силовой блок, переведя выключатель в по-

ложение «ВКЛ».

6.2.10

 Перемещайте зажимное устройство от одной стороны

к другой с лёгким давлением пальцев.

6.2.11

 Снимите зажимное устройство, повернув на 180 ° и

снова установите в направляющее отверстие.

6.2.12

 Проверьте, заточена ли передняя кромка обеих кана-

вок сверла одинокого остро.

6.2.13

 Выключите силовой блок после заточки. Перед заме-

ной блока убедитесь, что шлифовальный диск остановился.

6.3

 Заточка ножей.

6.3.1

 Установите блок заточки ножей и ножниц 7 (Рис. 1) на

силовой блок.

6.3.2

 Включите силовой блок, переведя выключатель в по-

ложение «ВКЛ».

6.3.3

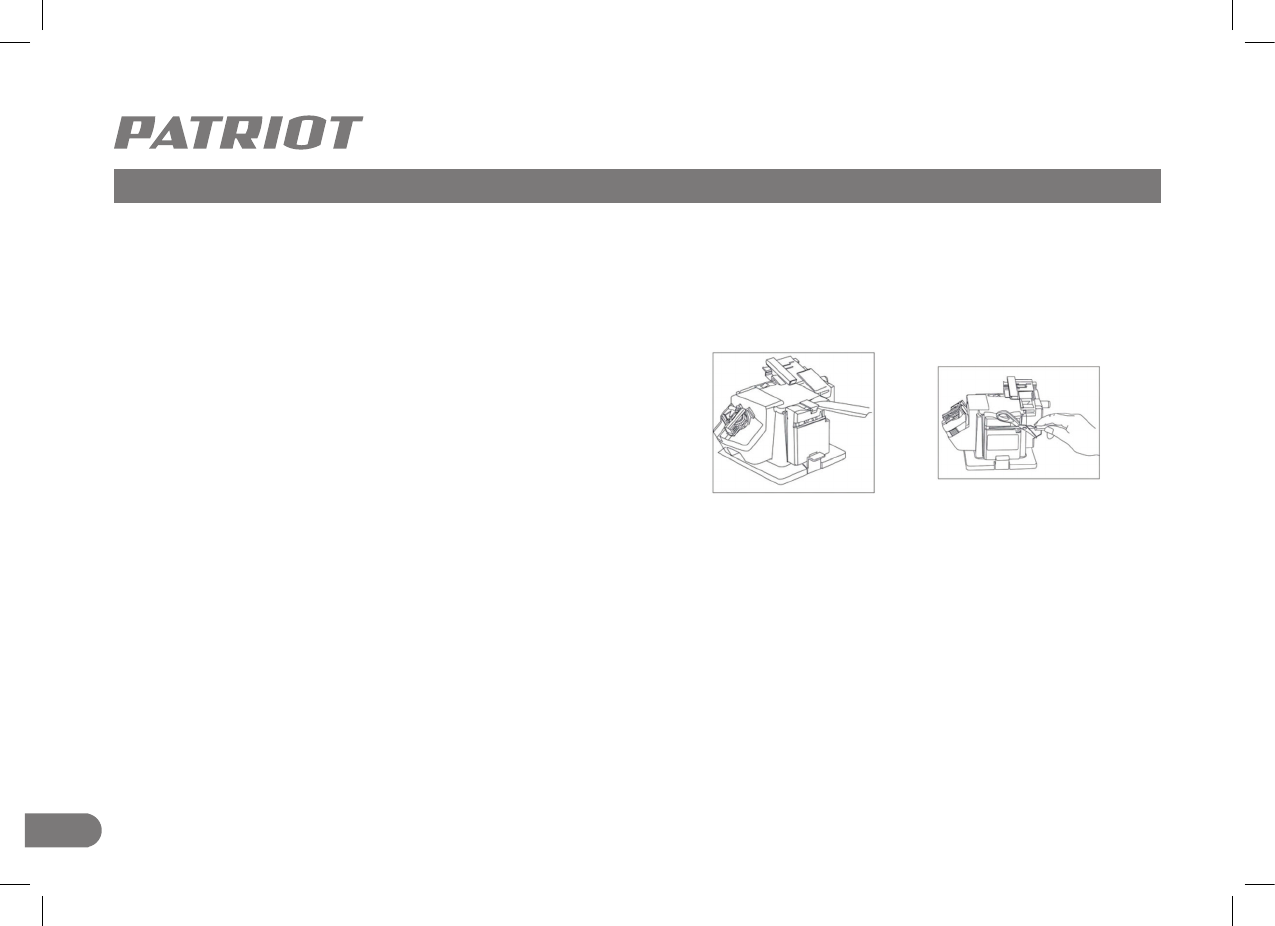

 Удерживая ручку ножа как можно ближе к себе (Рис.

4), вставьте ближайшую к ручке часть лезвия в щель заточки

ножей 16 (Рис. 1).

6.3.4

 Как только лезвие коснётся шлифовального диска,

потяните лезвие поперёк шлифовального диска с лёгким по-

стоянным давлением к кончику лезвия и извлеките лезвие.

6.3.5

 Установите другую сторону лезвия в противоположную

щель заточки ножей 16 (Рис. 1) и повторите пункт 6.3.4.

6.3.6

 Повторяйте заточку каждой из сторон до получения

ровной острой кромки.

6.3.7

 Выключите силовой блок после заточки. Перед заме-

ной блока убедитесь, что шлифовальный диск остановился.

6.4

 Заточка ножниц.

6.4.1

 Установите блок заточки ножей и ножниц на силовой

блок.

Рис. 4

Рис. 5
