ИСПОЛЬЗОВАНИЕ ЗАТОЧНОГО СТАНКА

6. ИСПОЛЬЗОВАНИЕ ЗАТОЧНОГО СТАНКА

Внимание!

 Запрещается начинать работу с станком, не выпол-

нив требований по технике безопасности, указанных в разделе 5

настоящего руководства по эксплуатации.

6.1

 Заточка стамесок, зубил и лезвий.

6.1.1

 Установите блок заточки стамесок, зубил и лезвий 2

(Рис. 1) на силовой блок 8 (Рис. 1).

6.1.2

 Положите стамеску, зубило или лезвие на суппорт для

лезвий. Магниты 10 (Рис. 1) удерживают лезвие в нужном

положении. (Рис. 2).

6.1.3

 Проверти, совпадает ли угол заточки с углом скоса

стамески, зубила или лезвия.

6.1.4

 Для регулировки угла ослабьте ручку регулировки угла

12 (Рис. 1). Выберите нужный угол и затяните ручку.

6.1.5

 Кромка лезвия должна касаться шлифовального круга.

Включите силовой блок 8 (Рис. 1) с помощью выключателя 1

(Рис. 1), переведя его в положение «ВКЛ».

6.1.6

 Двигайте суппорт с лезвиями вперёд и назад поперёк

шлифовального круга 3 (Рис. 1) с лёгким постоянным нажи-

мом, непрерывным движением.

Внимание!

 Не держите лезвие в одном положении, чтобы

избежать его повреждения.

6.1.7

 Плавно перемещайте лезвие вниз по суппорту во вре-

мя заточки.

6.1.8

 При заточки узких лезвий, стамесок или зубил поло-

жите узкую направляющую 9 (Рис. 1) в качестве распорки и

произведите заточку, как указано выше.

6.1.9

 Выключите силовой блок после заточки.

6.1.10

 Перед сменой блока убедитесь, что шлифовальный

диск остановился.

6.2

Заточка свёрл.

6.2.1

 Установите блок заточки свёрл 4 (Рис. 1) на силовой

блок.

6.2.2

 Снимите зажимное устройство и вставьте сверло для

заточки. Слегка затяните зажимное устройство так, чтобы

сверло еще могло двигаться.

6.2.3

 Установите зажимное устройство со сверлом в

V-образную направляющую13 (Рис. 1), совмещая пазы сбоку.

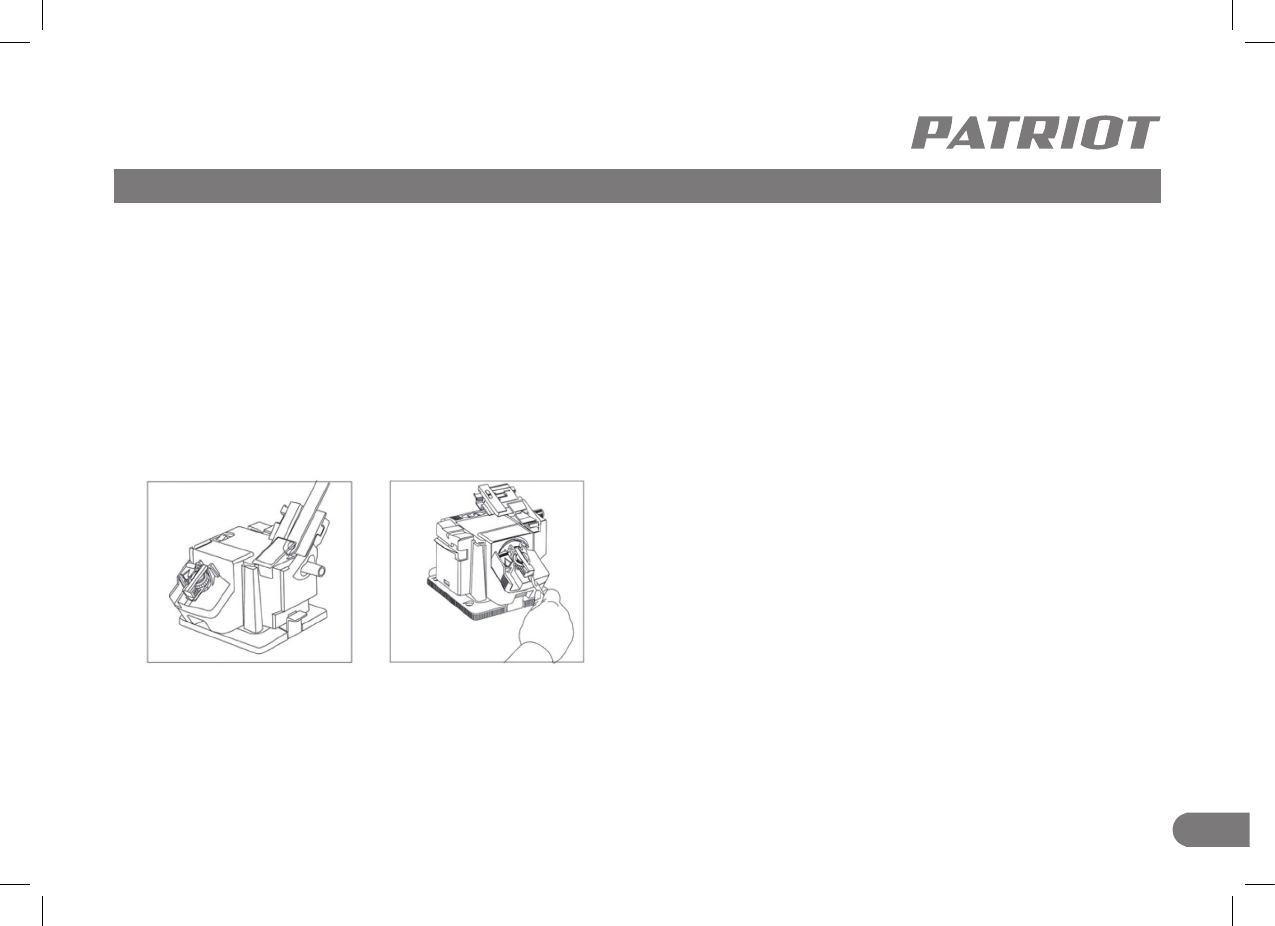

Рис. 3

Рис. 2
