-  очистить  опорный  (рис.2А  поз.13)  и  зажимный

(рис.2А поз.12) фланцы от абразивных частиц;

-  установить  на  опорный  фланец  новый  круг  и  за

-

жимный фланец;

- надёжно закрепить на валу якоря фланцы и круг за

-

жимной гайкой;

-  привинтить  наружную  часть  защитного  кожуха  к

внутренней части;

- опробовать точило на холостом ходу.

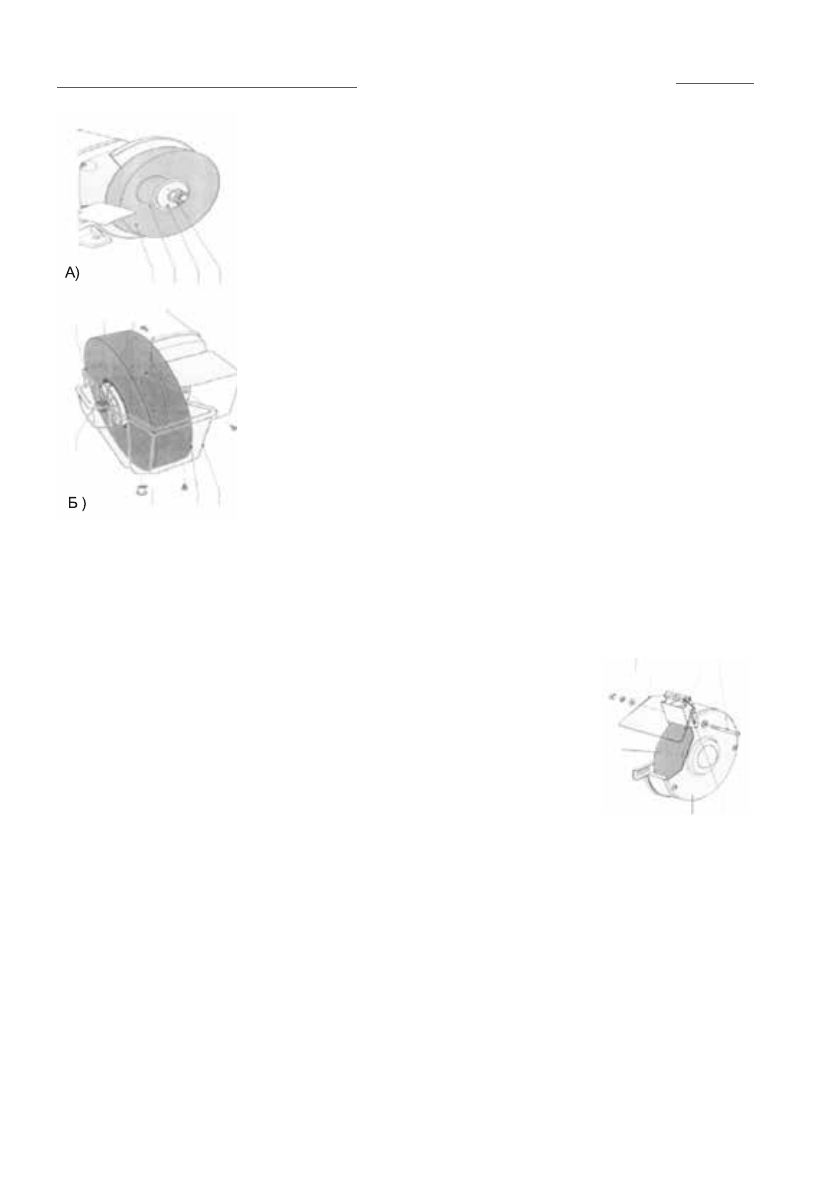

2.2.2  Замена  круга  «мокрой»  заточки  иллюстрирует

рис.2 Б:

- слив воду из резервуара (рис.2Б поз.10), снять его с

корпуса редуктора (рис.1 поз.11);

-  открутив  зажимную  гайку  (рис.2Б  поз.15),  снять  с

вала зажимный фланец (рис.2Б поз.16) и использован

-

ный круг (рис.2Б поз.9);

-  очистить  опорный  (рис.2Б  поз.17)  и  зажимный

фланцы;

- установить на вал редуктора опорный фланец и новый круг;

- прижав круг зажимным фланцем, затянуть круг зажимной гайкой;

- установить на редуктор резервуар и заполнить водой.

2.2.3 Регулировка кронштейна экрана - искроуловителя (см. рис.3)

Экран прозрачный (рис.1 поз.5) защищает глаза и руки

оператора от искр, летящих от затачиваемого инструмента.

Всегда  используйте  его  при  работе.  При  первоначальной

установке  и  по  мере  износа  шлифовального  круга  сухой

заточки,  периодически  проводите  регулировку  установки

кронштейна  экрана  (рис.  3  поз.4).  Кронштейн  экрана  (ис

-

кроуловитель)  устанавливается  на  минимальном  расстоя

-

нии  от  поверхности  круга  (2  мм).  Это  позволяет  задержи

-

вать  абразивные  частицы,  отлетающие  от  круга  в  сторону

оператора.

Установка кронштейна:

- ослабить крепление кронштейна экрана (гайка – поз19 и винт – поз18 рис.3);

- сдвинуть на минимальное (2 мм) расстояние нижнюю кромку кронштейна

(рис.3 поз.4) от поверхности круга (рис.3 поз.2);

- закрепить кронштейн в нужном положении винтом (рис.3 поз.18);

- установив прозрачный экран (рис.1 поз.5) в нужном положении, зафикси

-

ровать его гайкой (рис.3 поз.20).

2.2.4 Регулировка рабочего упора

Для  компенсации  износа  шлифовального  круга  необходимо  периодически

производить регулировку рабочего упора (рис.1 поз.6):

13 12 11

21

16 17

15

14

9 10

2

рис. 2

19 5

20 18

2

3

4

рис. 3
