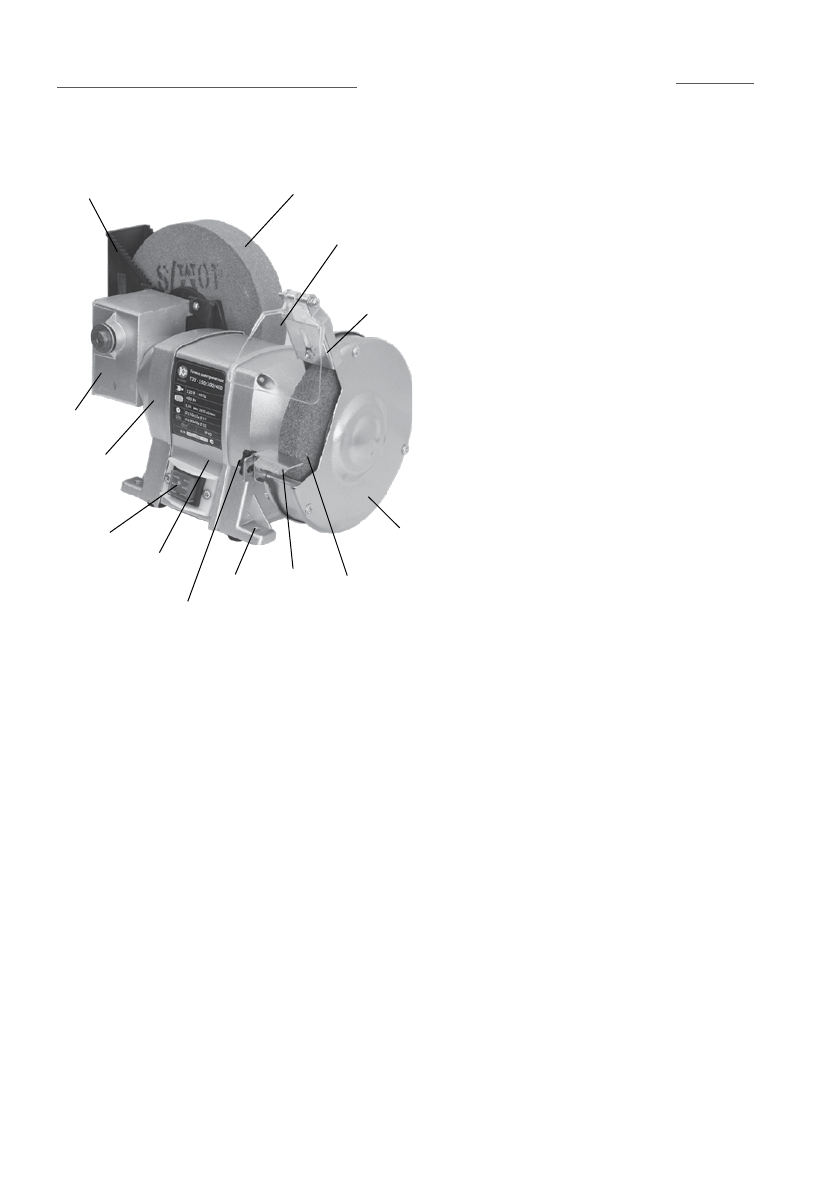

1.6 Общий вид точила представлен на рис.1

10

9

5

4

3

2

6

8

13

1

12

11

7

1

 – выключатель

2

 – круг шлифовальный сухой

заточки

3

 – кожух защитный в сборе

4

 – кронштейн экрана

(искроуловитель)

5

 – экран прозрачный

6

 – упор рабочий

7

 – винт крепления упора

8

– отверстие монтажное

9

 – круг шлифовальный заточки

с охлаждением

10

 – резервуар для воды (кюветка)

11

 – корпус редуктора червячной

передачи

12

 – корпус, левая часть

13

 – корпус, правая часть

14

 – корпус, средняя часть

рис.1

1.7 Асинхронный двигатель точила расположен в металлическом корпусе со

-

стоящем  из  3-х  частей. Левая  (рис.1  поз.12)  и  правая  (рис.1  поз.13)  части  кор

-

пуса  являются  опорно-несущими  для  инструмента.  На  средней  части  корпуса

(рис.1 поз.14), закрывающей двигатель, расположена наклейка производителя и

выключатель (рис.1 поз.1). На якорь двигателя справа, между опорным и зажим

-

ным фланцами крепится шлифовальный (точильный) круг (рис.1 поз.2) для су

-

хой заточки. Для безопасной работы на корпусе двигателя смонтирован защит

-

ный  кожух  (рис.1  поз.3).  На  кожухе  закреплены:  кронштейн  прозрачного  (за

-

щитного)  экрана  (рис.1  поз.4)  и  рабочий  упор  (рис.1  поз.6),  обеспечивающий

опору  затачиваемому  инструменту.  К  левой  части  корпуса  двигателя  крепится

корпус редуктора (рис.1 поз.11) червячной передачи. Крутящий момент с якоря

двигателя передаётся на вал червячной передачи, расположенный перпендику

-

лярно оси двигателя. На вал, между опорным и зажимным фланцами, крепится

шлифовальный (точильный) круг (рис.1 поз.9) для заточки с охлаждением. Круг

расположен в пластиковом резервуаре (кюветке) с водой (рис.1 поз.10), закре

-

плённом на корпусе редуктора.

1.8 Выключатель (рис.1 поз.1) расположен на средней части корпуса точила
