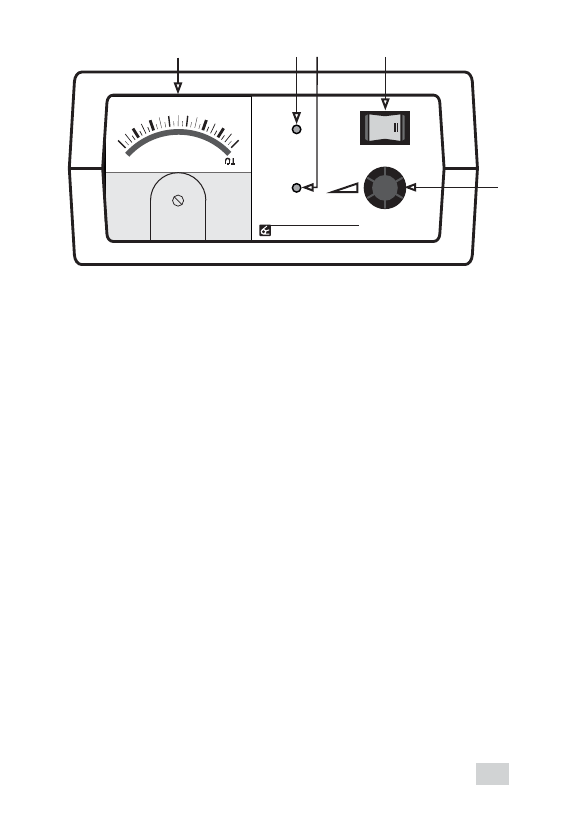

На передней панели расположены:

-

, светодиод изменяет свой цвет

в зависимости от положения переключателя диапазонов

выходного напряжения:

- зеленый цвет

- желтый цвет

- красный цвет

, светодиод с обозначением -

является индикатором срабатывания защиты от перегрева

.

Сетевой шнур и выходные провода с зажимами уложены

в задний отсек корпуса.

Электронная схема зарядного устройства представляет

собой двухтактный высоковольтный высокочастотный

преобразователь с широтно-импульсной модуляцией, со

схемой управления содержащей две цепи обратной связи по

выходному току и напряжению. Такое построение силовой

части обеспечивает высокий КПД в широком диапазоне

питающих напряжений, практически идеальные выходные

характеристики генератора тока и генератора напряжения,

надёжную гальваническую развязку, а также высокие

удельные массогабаритные и мощностные характеристики.

1

2

3

4

5

- Шкала амперметра
- Светодиод включения Сеть

7,5 В

15 В

19 В

- Индикация перегрева

Т С

- Переключатель диапазонов выходного напряжения
- Регулятор силы зарядного тока

O

5

1

0

2 3 4

6

7

А

2.5

1

5

о

Т С

Сеть

2 3

5

4

Установка

тока

O

I

7,5 В

19 В

15 В

Вымпел-20
