4.

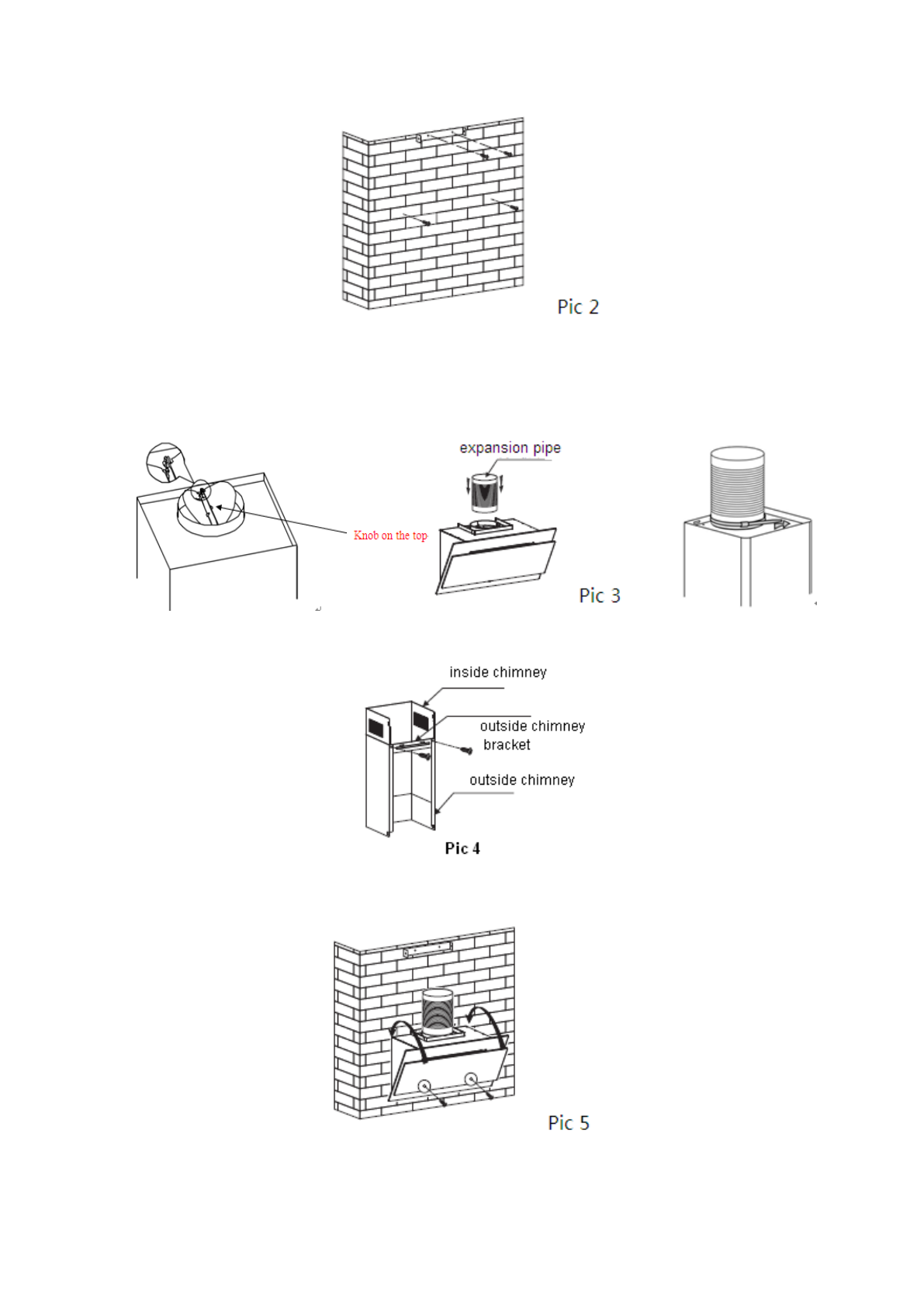

Вкрутите два винта 4
x
30 мм в стену с помощью дюбелей для фиксации
вытяжки, затем используйте два винта 4
x
40 мм для фиксации внутреннего
кронштейна отводящего канала. См. Рис. 2
.
5.
Наденьте
V-
образный клапан. Установите расширительную трубу на вытяжку.
Закрепите расширительную трубу на выходе кабельной стяжкой. См. Рис. 3
.
6.
Установите наружную скобу отводящего канала
на внешнюю трубу. Здесь
следует убедиться, что внутренняя труба может свободно сгибаться. См. Рис. 4
.
7.
Зафиксируйте вытяжку на стене, отрегулируйте
положение вытяжки, закрепите
вытяжку с помощью предохранительных винтов. Примечание: два защитных
отверстия расположены на задней части корпуса диаметром 6 мм. См. Рис. 5
.
8.
Отрегулируйте высоту внутреннего канала
в соответствии с положением
внутреннего кронштейна отводящего канала
и закрепите его винтом. См. Рис. 6
.
6
