1.



Потяните на себя выдвижную панель, затем извлеките жировой фильтр (Рис. 4).

2.



Подготовьте шкаф к установке вытяжки. Вытяжка может быть установлена
несколькими способами:



Вытяжка крепится к боковым стенкам шкафа, для этого следует
установить в шкаф дополнительные крепежные элементы (не
поставляются в комплекте), как показано на рисунках (Рис. 5А – 5B).
Вытяжка крепится к внутренней полке шкафа (Рис. 5С – 5D). Убедитесь,
что высота «H» соответствует размерам, указанным на чертеже.



Вытяжка крепится к задней стенке шкафа/стене. Произведите разметку
мест крепления на стенке шкафа/стене, согласно крепежным отверстиям
вытяжки (Рис. 6A). Просверлите отверстия, установите в них дюбель-
гвозди, оставив снаружи 7 мм (Рис. 6B). Установите вытяжку, затем
выровняйте ее с помощью строительного уровня, регулировка
осуществляется с помощью элемента «А» (Рис. 6С), а затем затяните
винты.



Осторожно установите вытяжку на место, придерживая ее одной рукой.

3.



Установите жировой фильтр, выполнив действия в обратном порядке (Рис. 4).

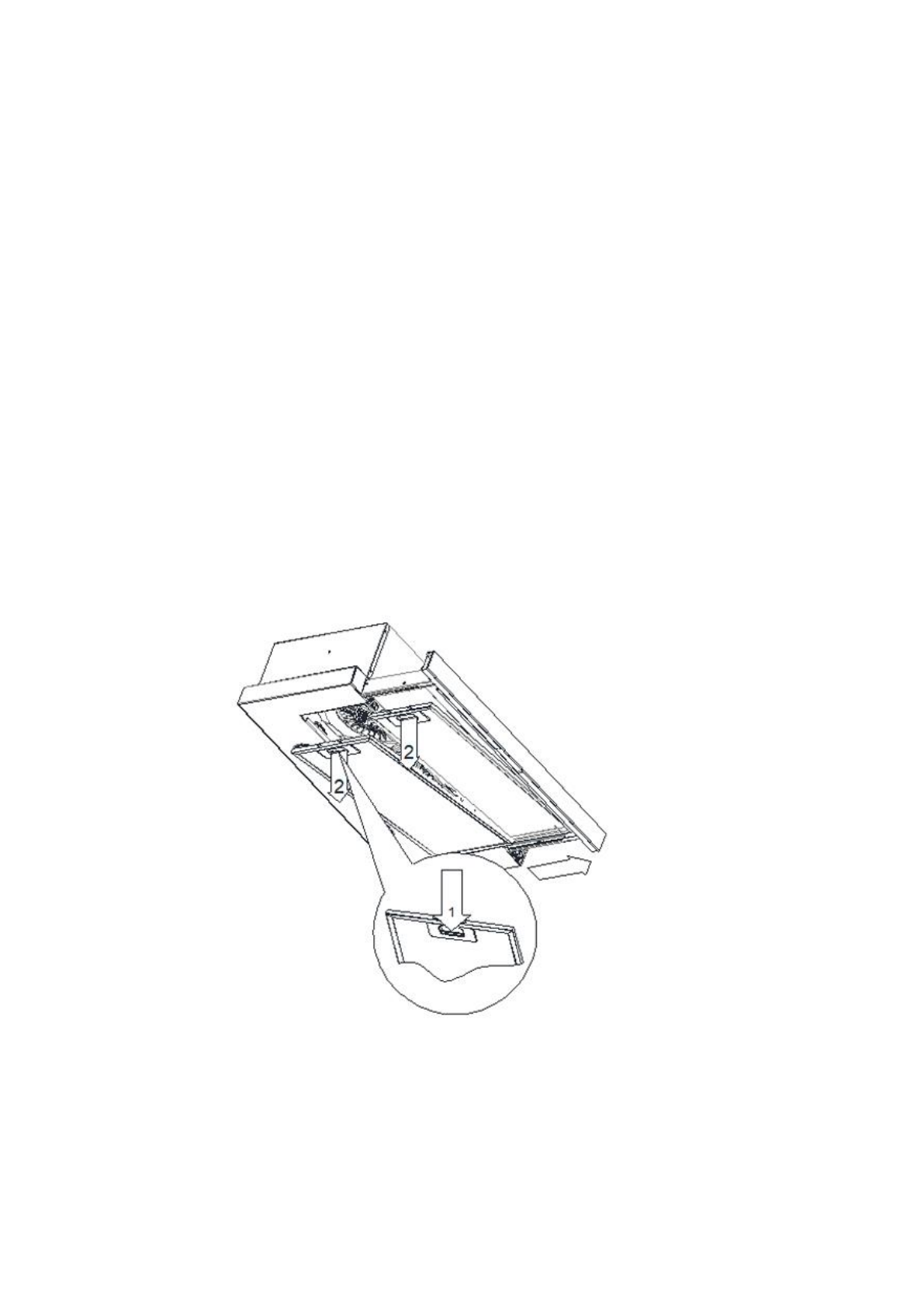

Рис. 4 Снятие и установка жирового фильтра
