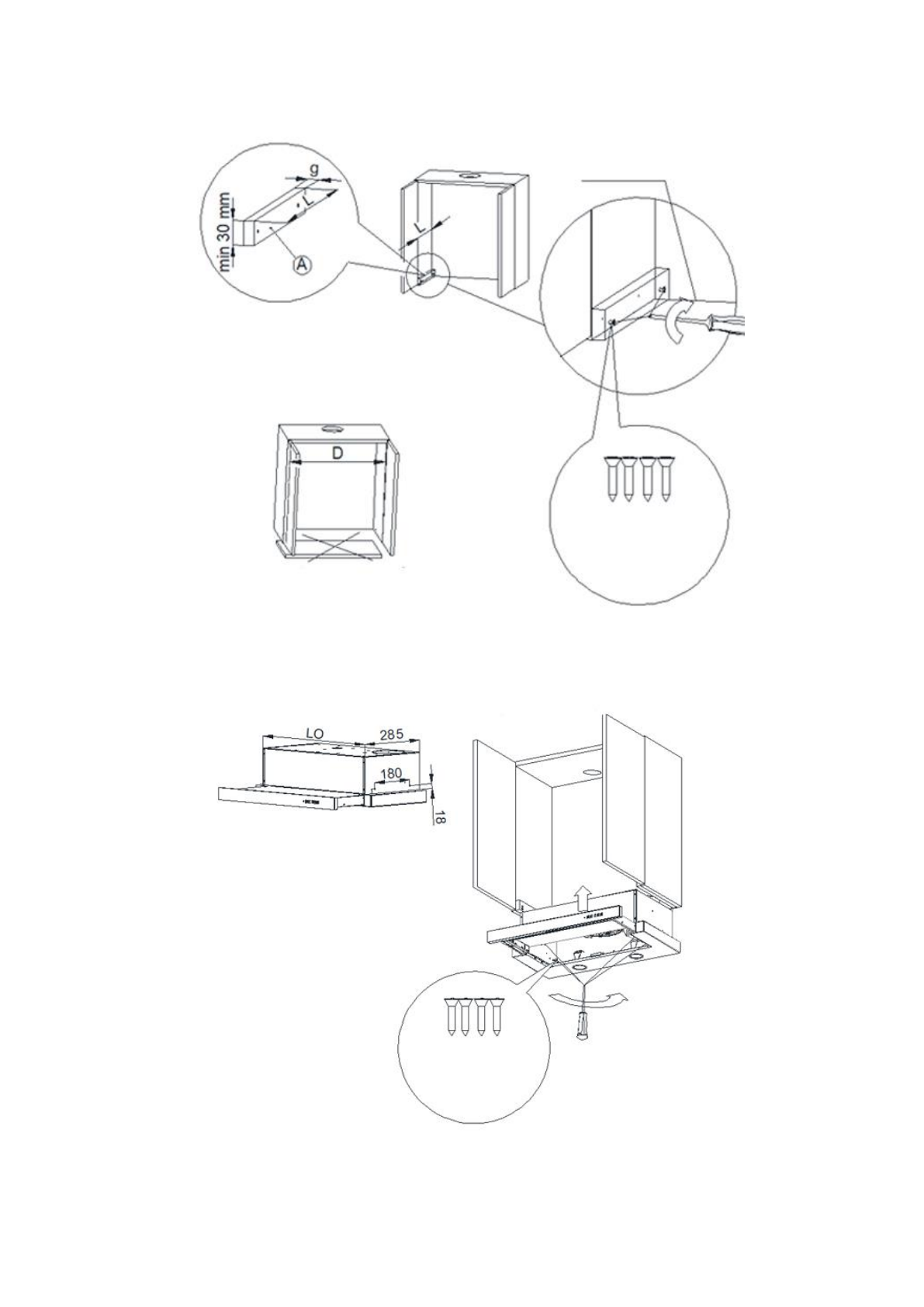

Рис. 5А Установка дополнительных крепежных элементов



L – глубина шкафа (мм)
D – ширина шкафа (мм)
g=(D-525)/2 (мм)

Нижняя часть шкафа
должна быть снята

Задняя стенка
шкафа/стена



Винты по дереву



4 х

ø

4*16



Рис. 5B Крепление вытяжки к боковым стенкам



Винты по дереву



4 х

ø

4*16



LO = 525 мм
