The  changes  in  flue  channel  sections  are  not  advised  (from

higher section to lower section, for example the change from Ø150
mm to Ø120 mm).

As the absorber

:

the vapours are cleaned from fat and odours, before they are

returned  back  to  the  premise  through  the  grills  in  the  top  part  of  the  chimney
body.  To  make  the  hood  work  in  the  absorber  mode,  install  the  coal  filter
(Fig.10). The coal filter is not included in the standard equipment, and should
be acquired separately.


Hood installation

NOTE:

The  use  of  screws  and  fastening  elements  not  specified  in  the
Operation Manual may cause the electrical shock.


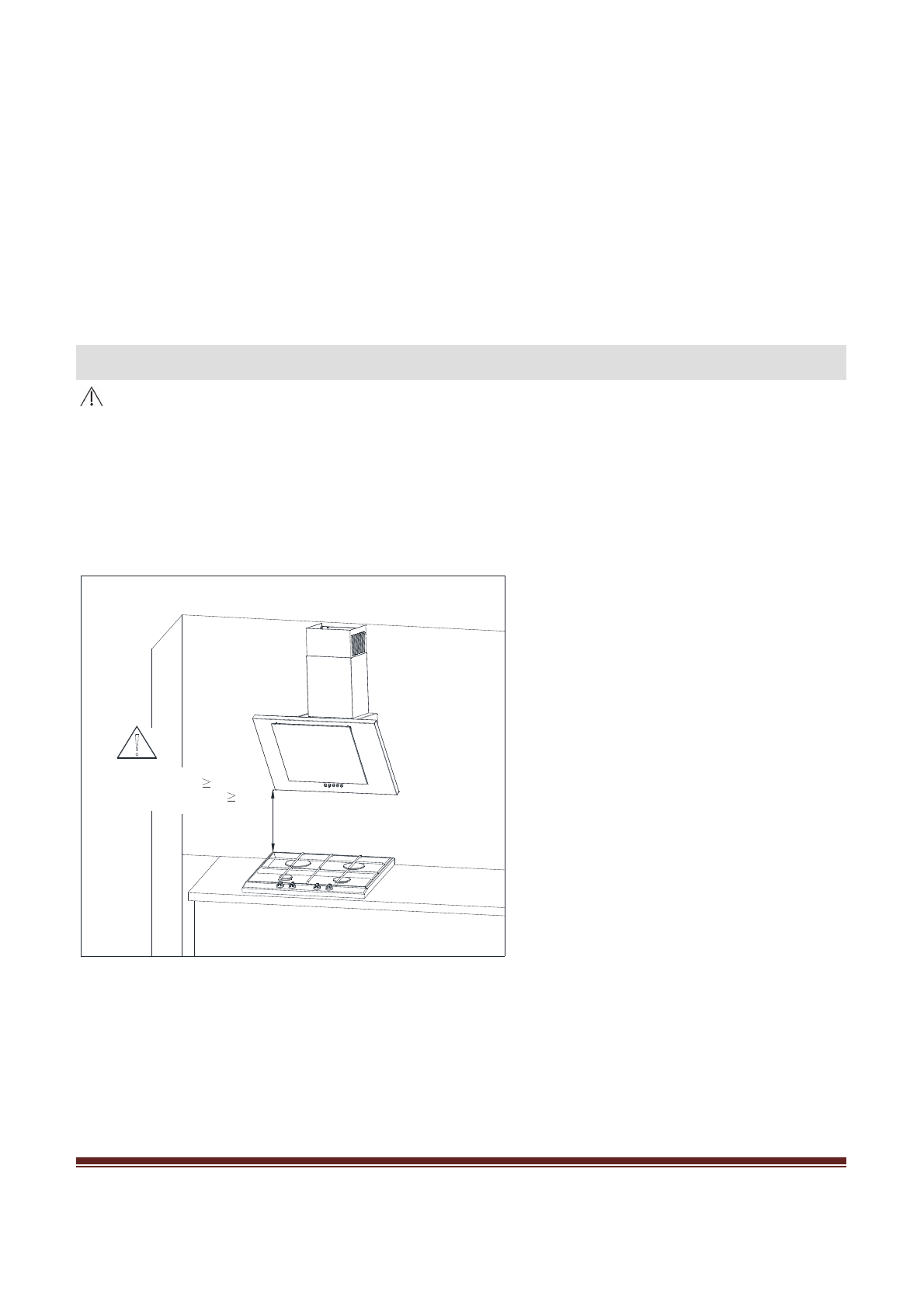

The  minimum  distance  of  hood  hanging  between  the  surface  of  kitchenware
placement  over  the  cooking  range  (gas,  electric  range),  and  lowest  part  of  the

hood  (Fig.3)  shall  amount  at
least  45  cm  for  electric  cooking
ranges and at least 65 cm for gas
cooking  ranges.  Should  the
cooking  range  operation  manual
provide  the  higher  distance  for
hood  installation,  such  higher
distance  requirement  shall  be
maintained.
The  installation  of  the  hood  and
chimney  body  is  shown  at  the
figures (Fig.4 - Fig.9). The hood
is  equipped  with  the  fixing  pins

matching  to  the  most  part  of  walls  and  ceilings.  In  course  of  the  assembly,
observe the common rules for air exhaust from the premises.
Before starting the installation:

Check  if  the  purchased  device  dimensions  match  to  the  planned
installation place.

L

Gas cooking ranges L    65cm
Electrical cooking ranges L    45cm

Fig. 3 Recommended distances from the cooking range.
