FI

3

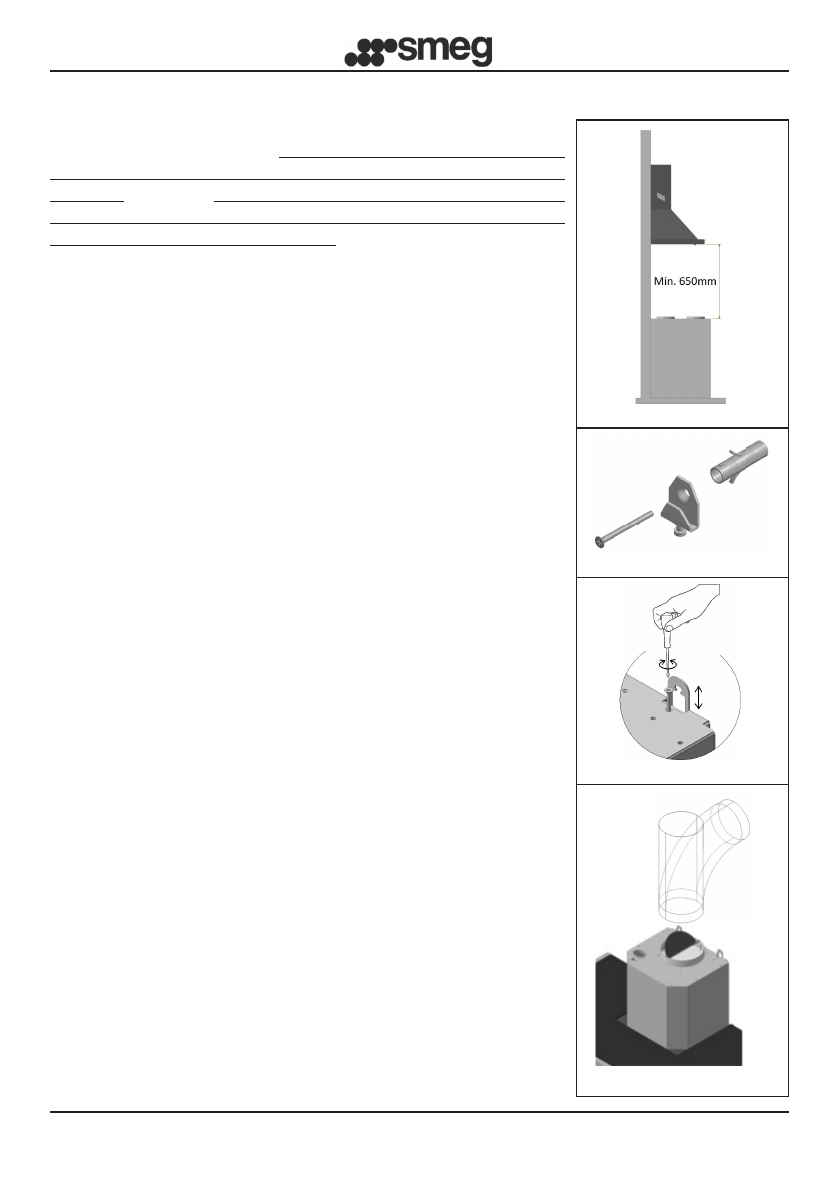

Fig. 1

Fig. 2

Fig. 3

Ø150

Fig. 4

ASENNUSOHJEET

Liesituuletin on varustettu kaikilla tarvittavilla asennukseen

vaadittavilla lisävarusteilla.

Minimietäisyys liesituulettimen

alemman tason ja keittotason välillä on oltava vähintään

650 mm

 (kuva 1).

Jos  moottorin  aukko  on  varustettu

yhdellä  savun vastaventtiilillä, varmista että tämä

avautuu ja sulkeutuu vapaasti.

Helppoa asennusta varten suosittelemme noudattamaan

alla annettuja toimenpiteitä:

1)  Liesituuletin keskitetään suhteessa keittotasoon nähden.

2)  Asennusmenetelmät voivat vaihdella riippuen

liesituulettimen mallista. Tarkista oman laitteesi

kiinnitysjärjestelmä seuraavista vaihtoehdoista:

a) 2 kpl tasokoukkuja kiinnitystulpilla mukana

toimituksessa (kuva 2)

b)  Takaosan tasaava  kannatin  kiinnitystulpilla  mukana

toimituksessa (kuva 3)

c)  Saarekemallien kohdalla  katso l i s ä t i e t o a

liitteestä erityisasennusta varten.

HUOM.: Kiinnitysjärjestelmät a) ja b) sijaitsevat

liesituulettimen takana rei’issä L 1 (kuva 5).

3)  Poista rasvanpoistosuodattimet, sijoita liesituuletin seinälle

ja merkitse reikien paikat laitteen kiinnitysjärjestelmän

kiinnittämistä varten.

4)  Tee kaksi reikää aiemmin merkittyihin kohtiin, kun olet

ensin poistanut liesituulettimen seinältä

5)  Kiinnitä kiinnitysjärjestelmä seinälle kiristämällä

kiinnitystulppa.

6)  Merkitse seinään L2 reiät kiinnittääksesi tulpat turvallisesti

reikiin. (kiinnitystulpat sisältyvät toimitukseen)

7)  Ripusta liesituuletin kiinnitysjärjestelmään (kuva 2 ja 3)

ja tee tasaus säätöruuvin avulla.

8)  Varmista liesituulettimen turvallinen kiinnitys kiristämällä

ruuvit kiinnitystulppien rei’issä L2 pohjaan asti.

ILMAN KANAVOINTIJÄRJESTELMÄ:

IMURILLA toimiva malli:

 Liitä moottorin poistoaukkoon

savunpoistokanava, jonka sisähalkaisija on 150 mm.

Poistokanavan halkaisija ei saa olla alle 120 mm.

Huomaa, että jos liesituuletin sisältää

aktiivihiilisuodattimen, se on poistettava (ks. sivu 8)

Saksaa koskeva poikkeus:

QKun keittiön liesituuletin ja muulla kuin sähkövirralla toimivat

laitteet ovat käytössä samanaikaisesti, tilan negatiivinen

paine ei saa ylittää 4 Pa (4 x 10-5 bar).
