Fig. 5

Fig. 6

Fig. 7

L2

L1

K

Z

Z

L

L

Z

NO

4

FILTERVERSJON:

La  motorinntaket  være  fritt.    Installer  de  aktive  kullfiltrene

slik som vist på side 8.

Dersom ventilatorhetten ikke er utstyrt med aktive kullfiltre må

disse  kjøpes  separat  ved  å  kontakte  nærmeste  autoriserte

Smeg-forhandler.

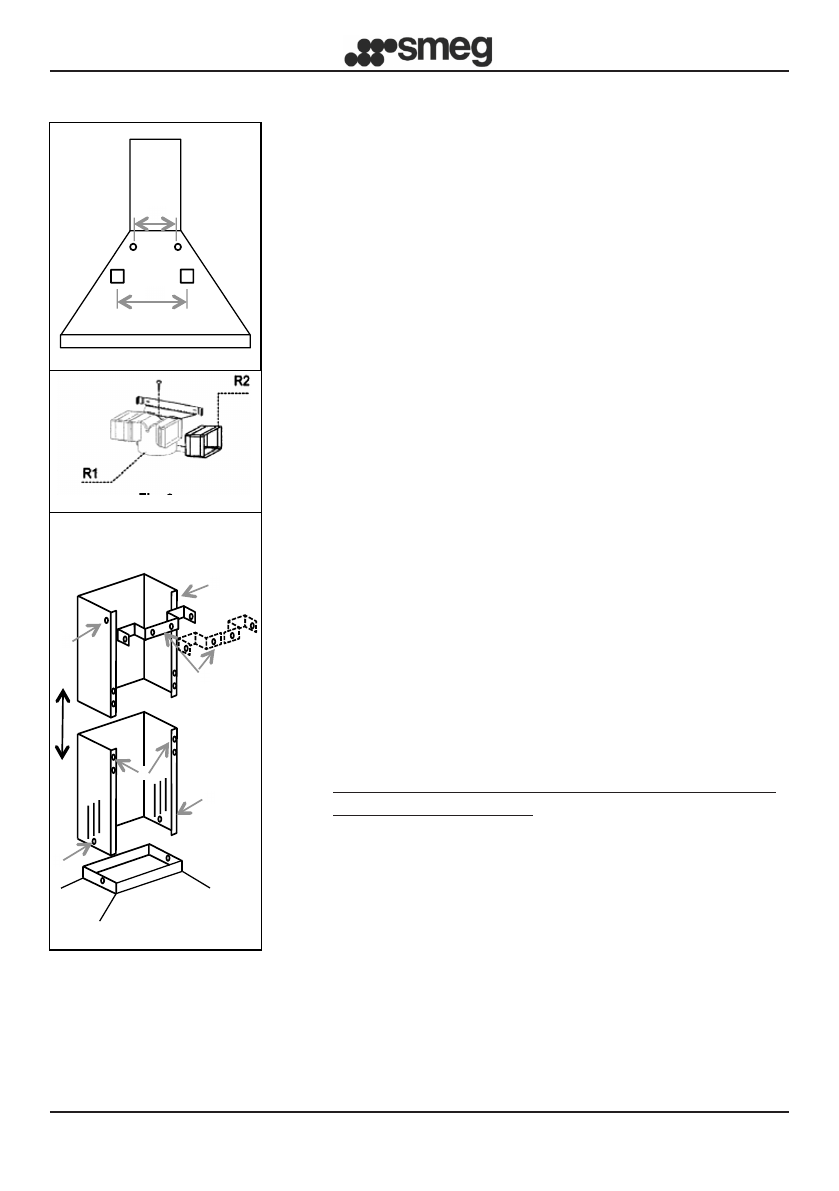

Noen  modeller  leveres  med  en  koplingsenhet  (fig.6)  som

festes til veggen med ekspansjonsplugger i egnet høyde slik

at luftstrømmen kanaliseres i samsvar med rørets åpninger.

Sett sidelengs forlengelsene R2 på siden av koplingen R1.

Koble koplingen R1 til utgangen av hettens hoveddel med et

rør med diameter D.150mm.

•  MONTERING AV AVTREKKSKANALER (fig. 7):

Sett  avtrekkskanalens  brakett  (K)  i  en  eller  to  deler  til

ønsket øvre posisjon.

Merk av de to hullene på veggen for å feste braketten.

Bor hull og fest braketten med de medfølgende

ekspansjonspluggene.

Sett forsiktig avtrekksenheten på ventilatorhetten. Fest

den nederste avtrekkskanalen til hetten med skruene Z.

Trekk forsiktig den øverste avtrekkskanalen ut til øvre

grense.

Fest den øverste avtrekkskanalen til avtrekkskanalens

brakett K med skruene L.

• STRØMTILKOBLING

•  Vi anbefaler at de elektriske koblingene utføres av

en autorisertinstallatør.

Når det gjelder den elektriske koblingen direkte til

strømnettet, må en 2-polet bryter med en kontaktåpning

på  minst  3  mm  plasseres  mellom  apparatet  og

strømnettet. Bryteren må være egnet for belastningen

og i samsvar med gjeldende forskrifter.
